модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]

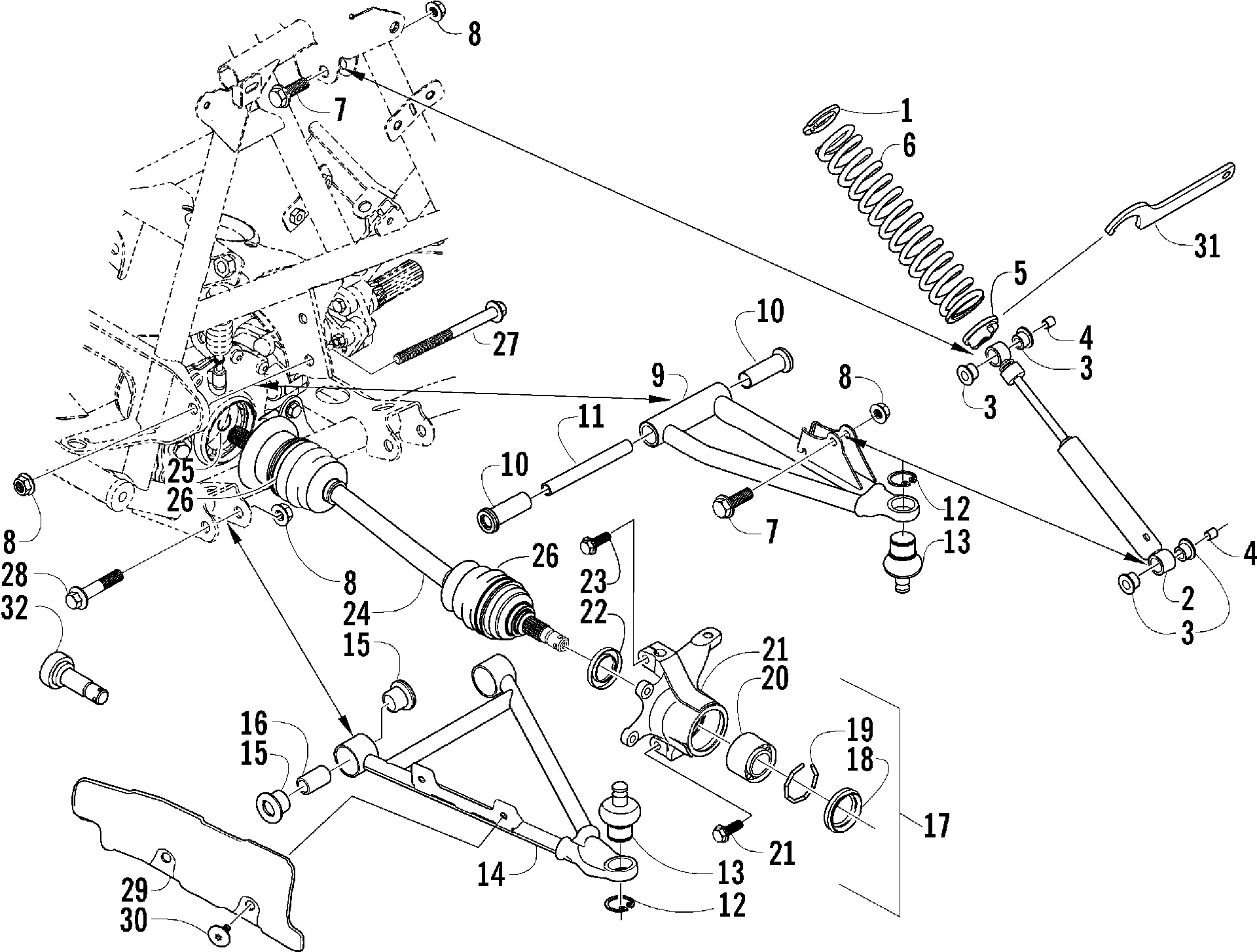

Схема узла передней подвески (VIN Ending in 225000 and Up) [77982] для 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]
Схема
Детали
![Узел передней подвески (VIN Ending in 225000 and Up) [77982]](/upload/schemas/633c7def68c948.04918020.gif)
Номер
Наименование детали
Цена
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
По запросу
2
Амортизатор передний Arctic Cat art. 0403-127
По запросу
3
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
4
Втулка Arctic Cat art. 0403-028
от 473 ₽
5
Кольцо регулировочное амортизатора art. 0403-395
от 2 205 ₽
Аналог
Кольцо регулировочное амортизатора Arctic Cat б.у
art. 0403-395_б.у
1 130 ₽
Требуется 2 шт.
Подписаться
6
SPRING,COIL-PLATINUM art. 0503-233
По запросу
7
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
Передний верхний правый рычаг Arctic Cat art. 0503-416
от 12 900 ₽
9
Передний верхний левый рычаг art. 0503-417
от 12 900 ₽
10
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
11
Втулка рычага подвески art. 0403-439
от 2 310 ₽
12
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
13
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
14
A-Arm, Lower Left (inc. 12-13 and 15-16) art. 0503-253
По запросу
14
A-Arm, Lower Right (inc. 12-13 and 15-16) art. 0503-252
По запросу
15
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
16
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
17
Knuckle - Assembly - Left (inc. 18-22) art. 0505-453
По запросу
17
Knuckle - Assembly - Right (inc. 18-22) art. 0505-452
По запросу
18
Сальник Arctic Cat art. 0402-089
от 578 ₽
19
Стопор Arctic Cat art. 0423-034
от 788 ₽
20
Подшипник Arctic Cat art. 0402-275
от 4 694 ₽
21
Knuckle - Assembly - Left art. -N/A-
По запросу
21
Knuckle - Assembly - Right art. 0505-452
По запросу
22
Сальник Arctic Cat art. 2402-610
от 683 ₽
23
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
24
N/A Not used on this model. art. -N/A-
По запросу
25
N/A Not used on this model. art. -N/A-
По запросу
26
N/A Not used on this model. art. -N/A-
По запросу
27
Болт Arctic Cat art. 0423-334
По запросу
28
Болт Arctic Cat art. 8409-075
от 210 ₽
29
N/A Not used on this model. art. -N/A-
По запросу
30
N/A Not used on this model. art. -N/A-
По запросу
31
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
32
AXLE,STUB art. 1402-006
По запросу
