модель 2005 года
- Модель 650 H1
- Код модели 650 H1 4X4 BLACK LE [A2005IBS4BUSO]

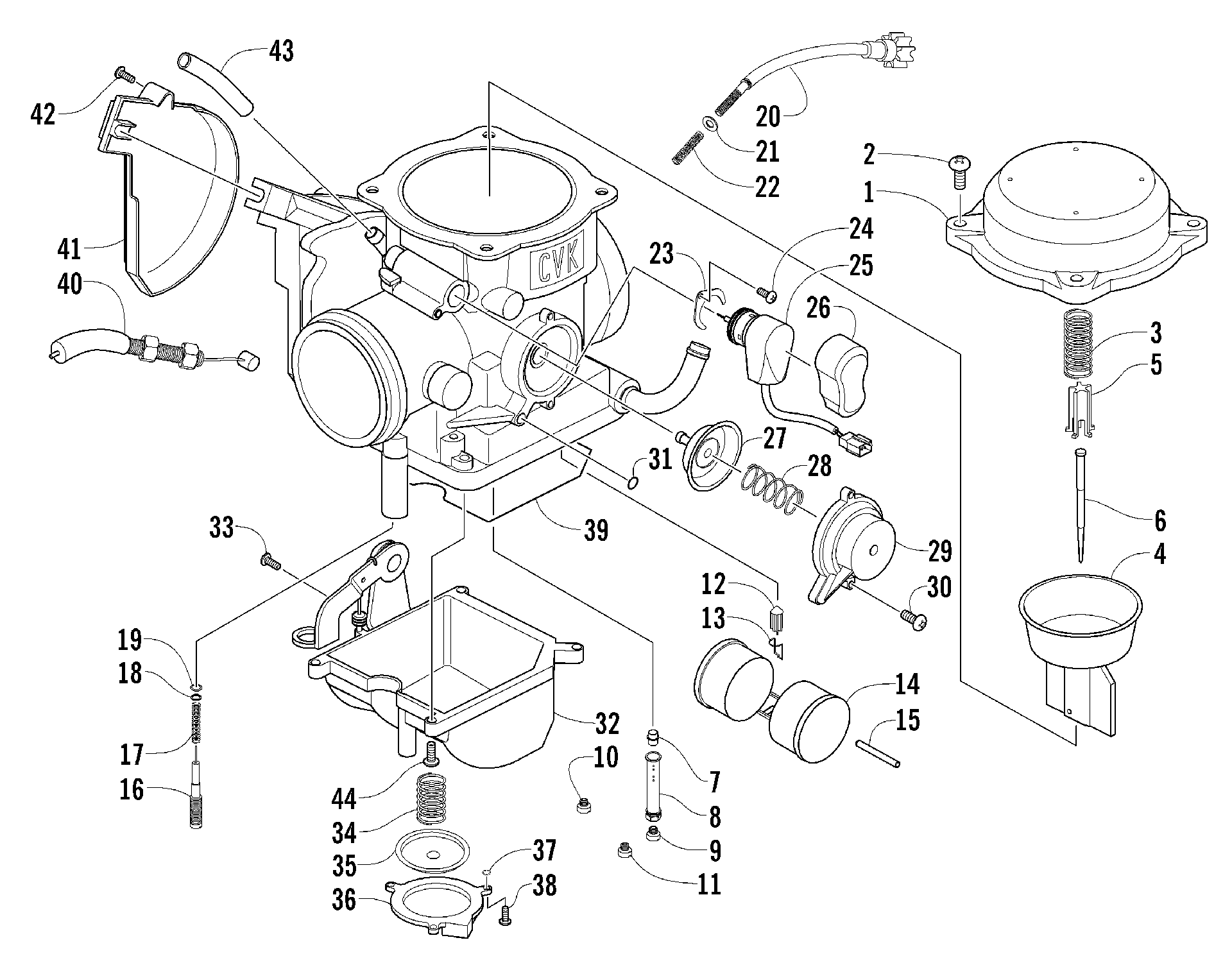

Схема карбюратора [83986] для 650 H1 4X4 BLACK LE [A2005IBS4BUSO]
Схема
Детали
![Карбюратор [83986]](/upload/schemas/633c6d17ad5bc5.11871026.gif)
Номер
Наименование детали
Цена
0
CARB,CVK 40-AE CVK40-AE art. 0470-482
По запросу
1
TOP art. 5507-186
По запросу
2
SCREW(TOP) art. 5507-187
По запросу
3
SPRING art. 5507-188
По запросу
4
Поршень Arctic Cat art. 5507-189
от 17 682 ₽
5
SPRING SEAT art. 5507-190
По запросу
6
JET NEEDLE art. 5507-191
По запросу
7
NEEDLE JET art. 5507-192
По запросу
8
NEEDLE JET HOLDER art. 5507-193
По запросу
9
MAIN, JET(135) art. 5507-057
По запросу
9
JET, MAIN-155 art. 5507-078
По запросу
9
JET, MAIN-152 art. 5507-077
По запросу
9
JET, MAIN-138 art. 5507-076
По запросу
9
JET, MAIN-132 art. 5507-075
По запросу
9
JET, MAIN-130 art. 5507-074
По запросу
9
JET, MAIN-128 art. 5507-073
По запросу
9
JET, MAIN-125 art. 5507-072
По запросу
9
MAIN JET 142 art. 5507-043
По запросу
9
MAIN JET 145 art. 5507-042
По запросу
9
MAIN JET 148 art. 5507-041
По запросу
9
MAIN JET 150 art. 5507-009
По запросу
10
JET, SLOW #40 art. 5507-070
По запросу
11
STARTER/MAIN JET 85 art. 5507-112
По запросу
12
Игла поплавка Arctic Cat art. 5507-183
По запросу
13
Clip Not a Service Part art. -N/A-
По запросу
14
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
15
Pin, Float Not a Service Part art. -N/A-
По запросу
16
PILOT SCREW SET (inc. 17-19) art. 5507-111
По запросу
17
Spring Not a Service Part art. -N/A-
По запросу
18
Washer Not a Service Part art. -N/A-
По запросу
19
O-Ring Not a Service Part art. -N/A-
По запросу
20
STOP SCREW COMP. art. 5507-027
По запросу
21
WASHER art. 5507-028
По запросу
22
SPRING art. 5507-029
По запросу
23
PLATE art. 5507-115
По запросу
24
SCREW art. 5507-117
По запросу
25
Электрический дроссель карбюратора Arctic Cat art. 5507-196
По запросу
26
COVER art. 5507-114
По запросу
27
DIAPHRAGM ASSY art. 5507-116
По запросу
28
COIL SPRING art. 5507-104
По запросу
29
Cover art. 5507-105
По запросу
30
SCREW art. 5507-106
По запросу
31
U-RING art. 5507-102
По запросу
32
Case, Starter Motor (inc. 33-39) Not Serviced Individually art. -N/A-
По запросу
33
SCREW, DRAIN art. 5507-050
По запросу
34
SPRING art. 5507-032
По запросу
35
Diaphragm art. 5507-197
По запросу
36
PUMP HOUSING art. 5507-198
По запросу
37
U RING art. 5507-034
По запросу
38
SCREW art. 5507-035
По запросу
39
O-RING, FLOAT CHAMBER art. 5507-067
По запросу
40
Трос газа Arctic Cat art. 0487-049
от 5 975 ₽
41
COVER art. 5507-036
По запросу
42
SCREW(TOP COVER) art. 5507-037
По запросу
43
HOSE,VENT-CARBURATOR art. 0410-056
По запросу
44
SCREW art. 5507-017
По запросу
