модель 2005 года
- Модель 650 H1
- Код модели 650 H1 4X4 BLACK LE [A2005IBS4BUSO]

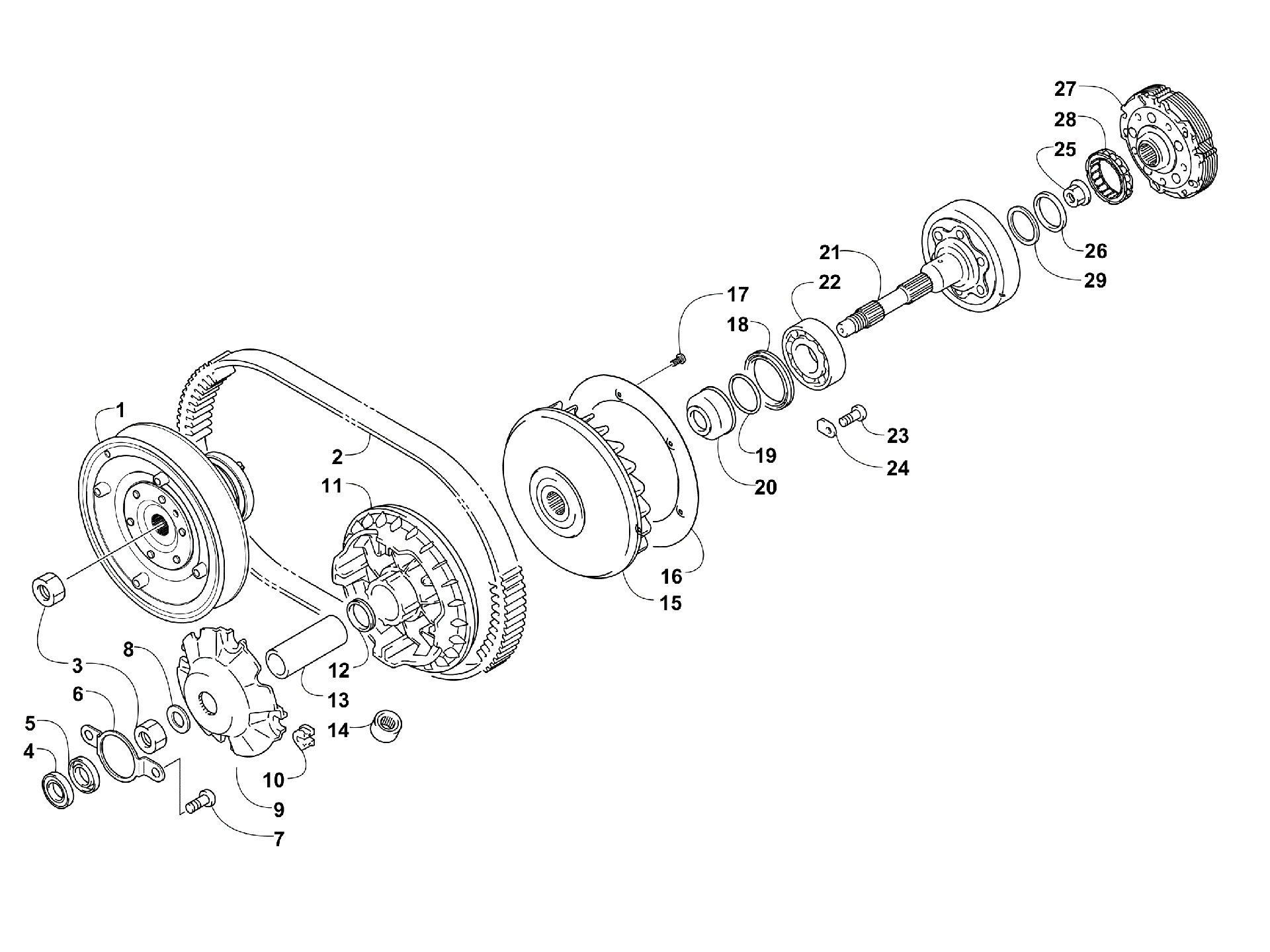

Схема трансмиссии ASSEMBLY [83239] для 650 H1 4X4 BLACK LE [A2005IBS4BUSO]
Схема
Детали
![Трансмиссия ASSEMBLY [83239]](/upload/schemas/633ca0dd1c9446.66005793.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-535
от 38 600 ₽
2
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
3
Гайка вариатора Arctic Cat art. 0827-010
По запросу
4
Подшипник Arctic Cat art. 0832-010
По запросу
5
Сальник вариатора Arctic Cat art. 0830-176
от 2 615 ₽
6
Стопор подшипника Arctic Cat art. 0823-020
от 1 544 ₽
7
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
8
SHIM,DRIVE GEAR SPACER art. 0822-046
По запросу
9
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
10
Слайдер вариатора art. 0823-277
от 490 ₽
11
SHEAVE, MOVABLE DRIVE, ASSY(RB 0823-159) (inc. 12) art. 0823-002
По запросу
12
SEAL, MOVABLE DRIVE SHEAVE art. 0830-030
По запросу
13
Проставка Arctic Cat art. 0823-133
от 16 900 ₽
14
Грузик вариатора Arctic Cat art. 0823-167
от 400 ₽
15
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
16
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
17
Болт Arctic Cat art. 0623-914
По запросу
18
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
19
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
20
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
21
KIT,DRUMSHAFT (inc. one 3, 8 and 0830-116 Gasket) art. 0837-005
По запросу
22
Подшипник Arctic Cat art. 0832-009
По запросу
23
Винт Arctic Cat art. 0826-029
от 110 ₽
24
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
25
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
26
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
27
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
28
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
29
SHIM,STEEL-35X44X.5T art. 0828-075
По запросу
