модель 2005 года
- Модель 650 H1
- Код модели 650 H1 4X4 BLACK LE [A2005IBS4BUSO]

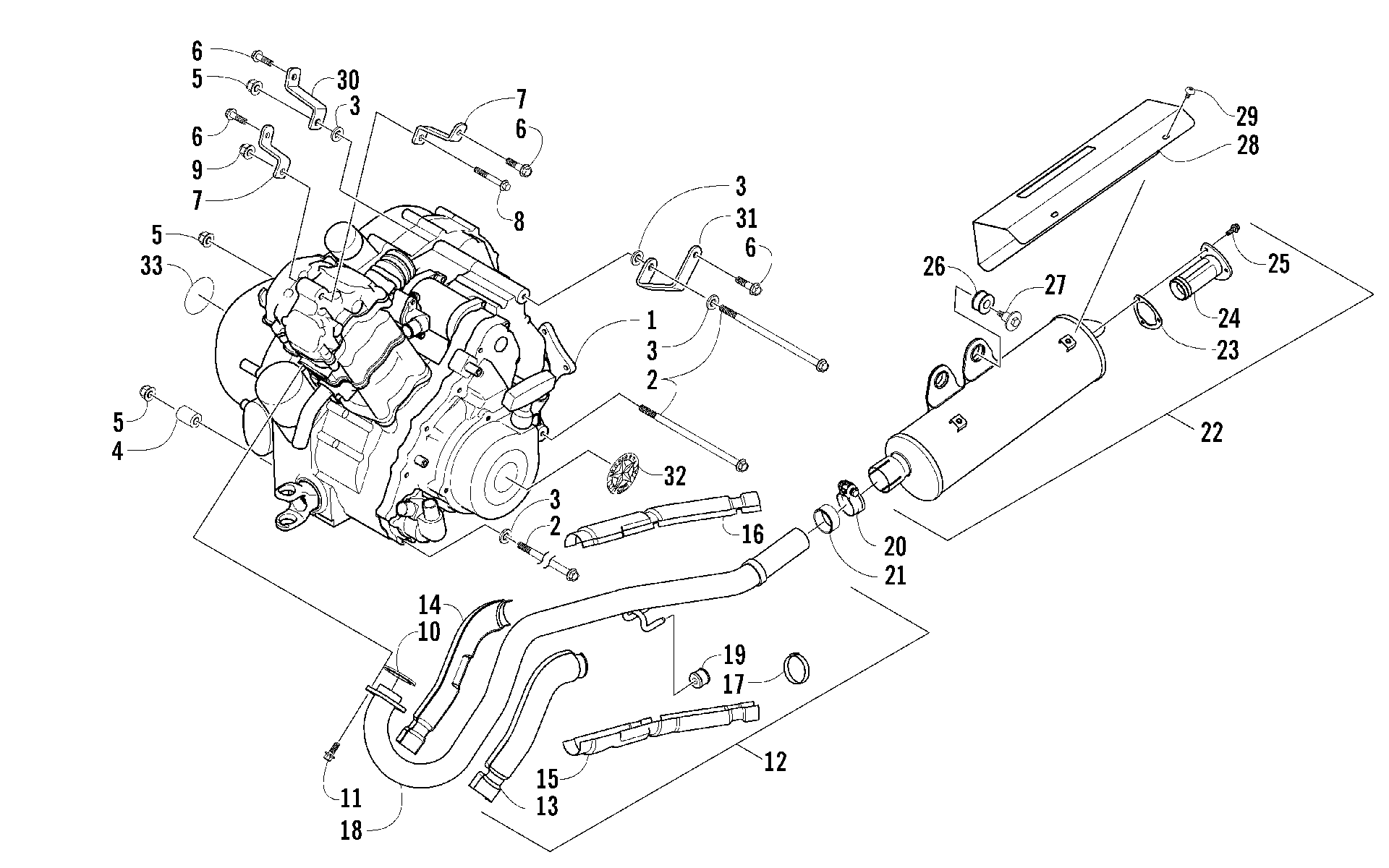

Схема двигателя AND EXHAUST [83223] для 650 H1 4X4 BLACK LE [A2005IBS4BUSO]
Схема
Детали
![Двигатель AND EXHAUST [83223]](/upload/schemas/633c802c0dafe2.25569284.gif)
Номер
Наименование детали
Цена
1
KIT,ENGINE 650 H1 W/BUSHINGS art. 0437-057
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-RH-BLACK art. 1506-898
По запросу
7
BRACKET,ENGINE MOUNT-LH-BLACK art. 1506-900
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Pipe, Exhaust - Assembly (inc. 13-18)(replaces 0512-215) art. 0512-333
По запросу
13
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
14
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
15
SHIELD,EXHAUST-REAR INNER art. 0412-271
По запросу
16
SHIELD,EXHAUST PIPE art. 0412-350
По запросу
17
Clamp, Hose art. 0423-317
По запросу
18
PIPE,EXHAUST-BLACK art. 0512-183
По запросу
19
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
20
CLAMP,EXHAUST-ASSEMBLY art. 0512-210
По запросу
21
SEAL, EXHAUST art. 0412-217
По запросу
22
MUFFLER-PAINTED (inc. 23-25) art. 0512-222
По запросу
23
GASKET,SPARK ARRESTER art. 0412-313
По запросу
24
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
25
Screw, Cap art. 8408-616
По запросу
26
BUSHING,MUFFLER art. 0412-253
По запросу
27
SCREW, SHOULDER art. 0423-476
По запросу
28
Cover, Muffler art. 0412-317
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-632
По запросу
31
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-633
По запросу
32
DECAL,"DURAMATIC" - ENGINE art. 1411-176
По запросу
33
Decal - "USA" art. 1411-177
По запросу
