модель 2005 года
- Модель 650 H1
- Код модели 650 H1 4X4 BLACK LE [A2005IBS4BUSO]

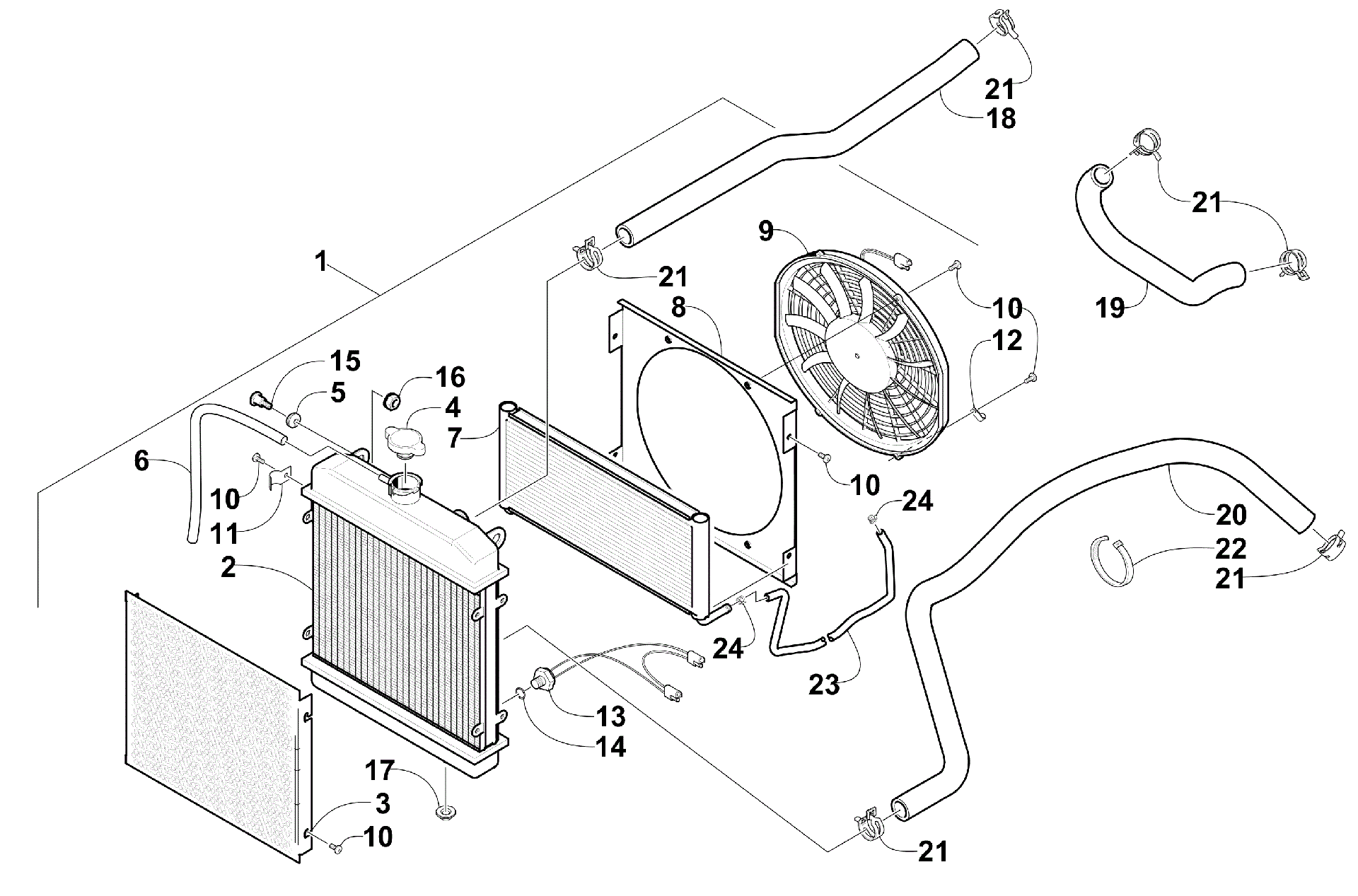

Схема системы охлаждения ASSEMBLY [300830] для 650 H1 4X4 BLACK LE [A2005IBS4BUSO]
Схема
Детали
![Система охлаждения ASSEMBLY [300830]](/upload/schemas/633c73ca60db71.21523099.gif)
Номер
Наименование детали
Цена
1
RADIATOR,ASSEMBLY W/ OIL COOLER (inc. 2-14) art. 0413-116
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
Масляный радиатор Arctic Cat art. 0413-122
от 19 800 ₽
8
Экран вентилятора Arctic Cat art. 0413-124
от 6 950 ₽
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Clamp, Cable art. 0123-397
По запросу
13
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
16
Nut art. 0623-038
от 110 ₽
17
Bushing art. 0423-028
По запросу
18
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
19
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
20
Патрубок охлаждения art. 0410-041
По запросу
21
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
22
Зажим Arctic Cat art. 0123-788
По запросу
23
Hose, Oil art. 0410-044
По запросу
24
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
