модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]

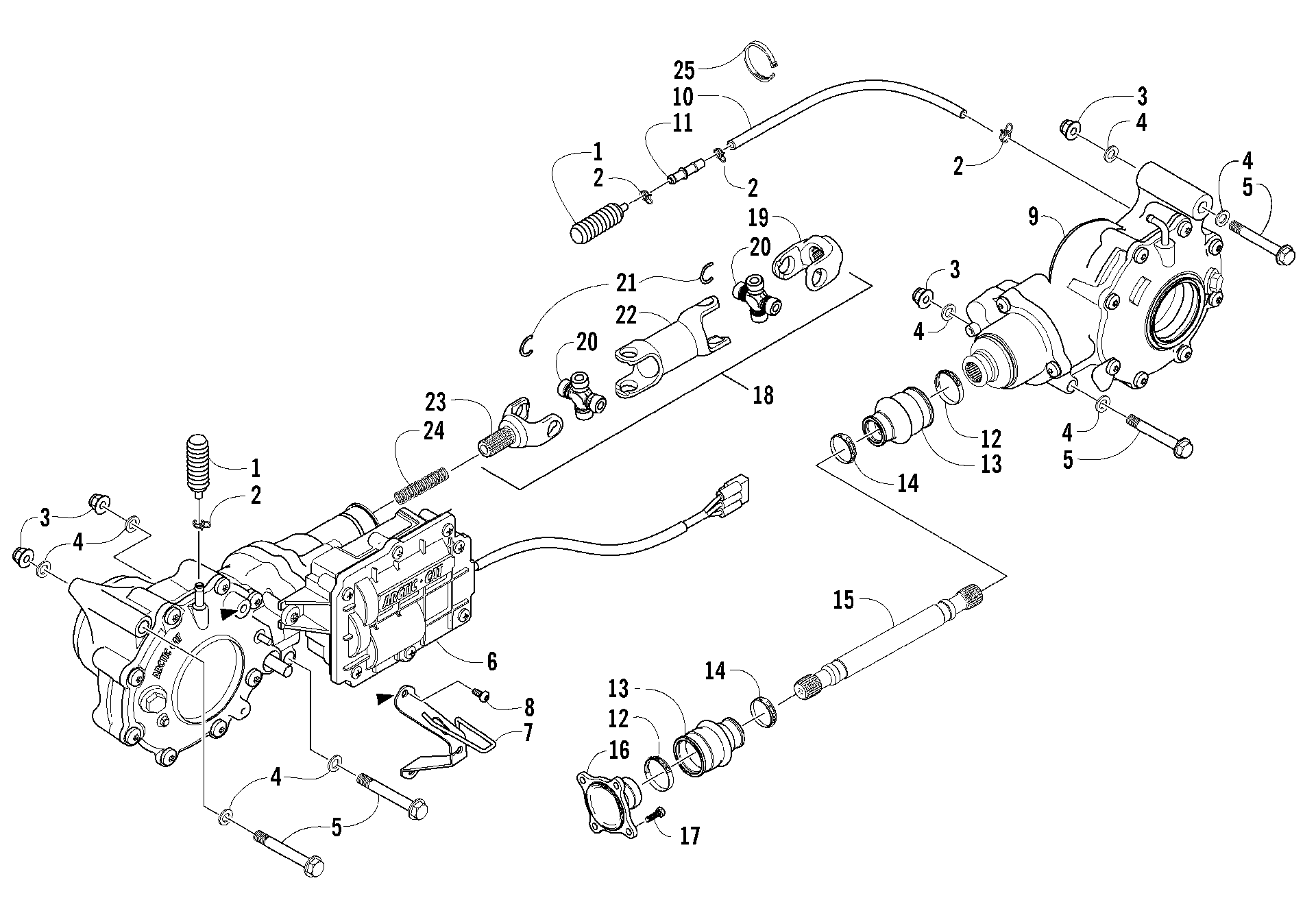

Схема трансмиссии ASSEMBLY [94704] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]
Схема
Детали
![Трансмиссия ASSEMBLY [94704]](/upload/schemas/633bf8e0c376e4.58720349.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Передний редуктор Arctic Cat art. 1502-242
По запросу
7
PLATE,CABLE-BLACK art. 0502-500
По запросу
8
Винт Arctic Cat art. 0423-396
от 473 ₽
9
GEARCASE,REAR(3.6)-ASSEMBLY art. 0502-909
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
12
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
13
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
14
Хомут Arctic Cat art. 0423-411
По запросу
15
SHAFT,PROPELLER-REAR art. 1402-688
По запросу
16
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Кардан передний Arctic Cat art. 0502-918
По запросу
19
Вилка кардана Arctic Cat art. 0502-915
По запросу
20
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
21
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
22
DRIVESHAFT,FRONT-BLACK art. 0502-917
По запросу
23
Фланец кардана Arctic Cat art. 1402-439
По запросу
24
Пружина вилки переднего редуктора art. 1402-521
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
