модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]

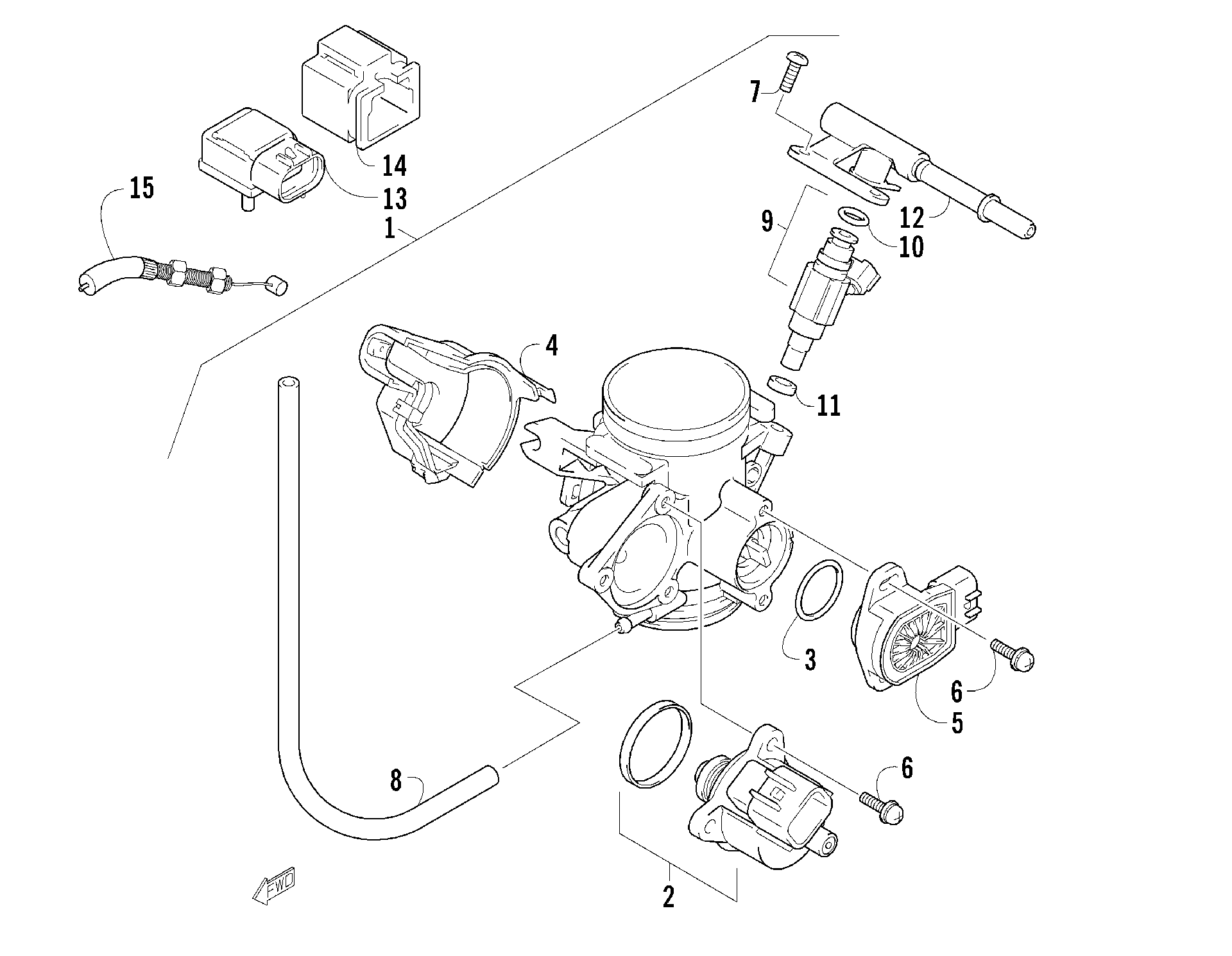

Схема дроссельного узла ASSEMBLY [85578] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]
Схема
Детали
![Дроссельный узел ASSEMBLY [85578]](/upload/schemas/633c1854aca1d1.33184957.gif)
Номер
Наименование детали
Цена
1
BODY ASSEMBLY,THROTTLE (inc. 2-12) art. 3403-116
По запросу
2
Клапан дроссельной заслонки Arctic Cat art. 3403-117
По запросу
3
O RING art. 3423-812
По запросу
4
COVER art. 3403-118
По запросу
5
Датчик дроссельной заслонки Arctic Cat art. 3530-048
от 24 297 ₽
Аналог
2 000 ₽
Требуется 1 шт.
Подписаться
6
SCREW art. 3423-813
По запросу
7
SCREW art. 3423-814
По запросу
8
HOSE art. 3403-119
По запросу
9
Топливная форсунка Arctic Cat art. 3403-120
от 25 253 ₽
10
O RING art. 3423-815
По запросу
11
Кольцо уплотнительное форсунки Arctic Cat art. 3403-121
По запросу
12
DELIVERY PIPE art. 3403-122
По запросу
13
SENSOR,AIR PRESSURE art. 3530-049
По запросу
14
HOLDER,AIR PRESSURE art. 3530-050
По запросу
15
Трос газа Arctic Cat art. 0487-032
По запросу
