модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]

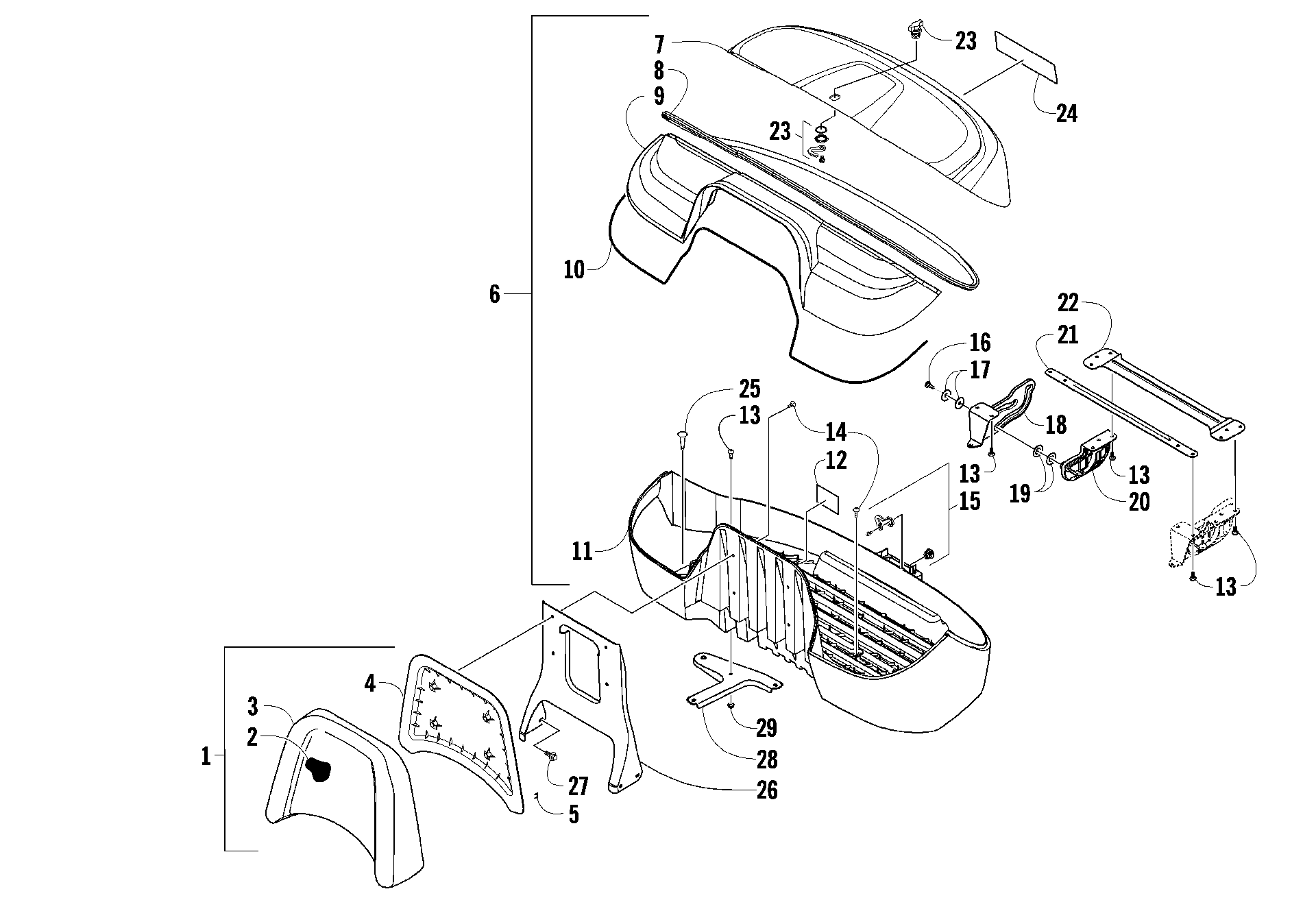

Схема sTORAGE BOX узел [88942] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]
Схема
Детали
![STORAGE BOX узел [88942]](/upload/schemas/633c15fdc9f0c9.59635386.gif)
Номер
Наименование детали
Цена
1
SEAT,BOX-STORAGE-ASSY-TRV (inc. 2-5) art. 2506-806
По запросу
2
Чехол спинки сиденья Arctic Cat art. 2406-768
По запросу
3
FOAM,SEAT(STORAGE BOX-TRV) art. 2406-765
По запросу
4
PLATE,BACK-SEAT(TRV) art. 2406-762
По запросу
5
Staple art. 0624-100
По запросу
6
BOX,STORAGE G.M. BLUE-ASSY - W/PKG (inc. 7-12, twelve No. 13, and 14-25) art. 4506-345
По запросу
7
LID,STORAGE BOX-G.M.BLUE-RTD-PTD art. 4506-426
По запросу
8
Прокладка ( уплотнитель ) крышки кофра Arctic Cat art. 2406-787
По запросу
9
BOTTOM,TOP-STORAGE BOX ASSY-G.M.BLUE art. 4506-445
По запросу
10
SEAL,TOP-STORAGE BOX art. 2406-793
По запросу
11
BOTTOM,BOX-STORAGE (inc. 12) art. 2406-741
По запросу
12
DECAL,WARNING STORAGE BOX art. 1411-877
По запросу
13
Винт Arctic Cat art. 8477-616
от 110 ₽
14
SCREW,CAP-SERR HFH M6 X 1.0 X 20 BLK art. 0423-889
По запросу
15
Замок капота Arctic Cat art. 2416-209
По запросу
16
Болт Arctic Cat art. 0423-355
По запросу
17
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
18
Петля Arctic Cat art. 2406-760
от 2 100 ₽
19
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
20
HINGE,HALF-TAB art. 2406-761
По запросу
21
BRACE,TOP-PTD (STORAGE BOX)(RB 2516-383)(replaces 2506-921) art. 2516-383
По запросу
22
BRACE, LID-PAINTED (STORAGE BOX) art. 2506-922
По запросу
23
Замок-фиксатор кофра Arctic Cat art. 2406-907
от 4 179 ₽
24
Наклейка "Arctic Cat" art. 1411-725
По запросу
25
PLUG,BOTTOM-BOX-STORAGE art. 2406-843
По запросу
26
Кронштейн сиденья спинки пассажира Arctic Cat art. 2506-955
По запросу
27
Болт Arctic Cat art. 8408-816
от 110 ₽
28
Bracket, Mounting - Safety Flag art. 2506-926
По запросу
29
Гайка Arctic Cat art. 8424-602
от 110 ₽
