модель 2008 года
- Модель TRV 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]

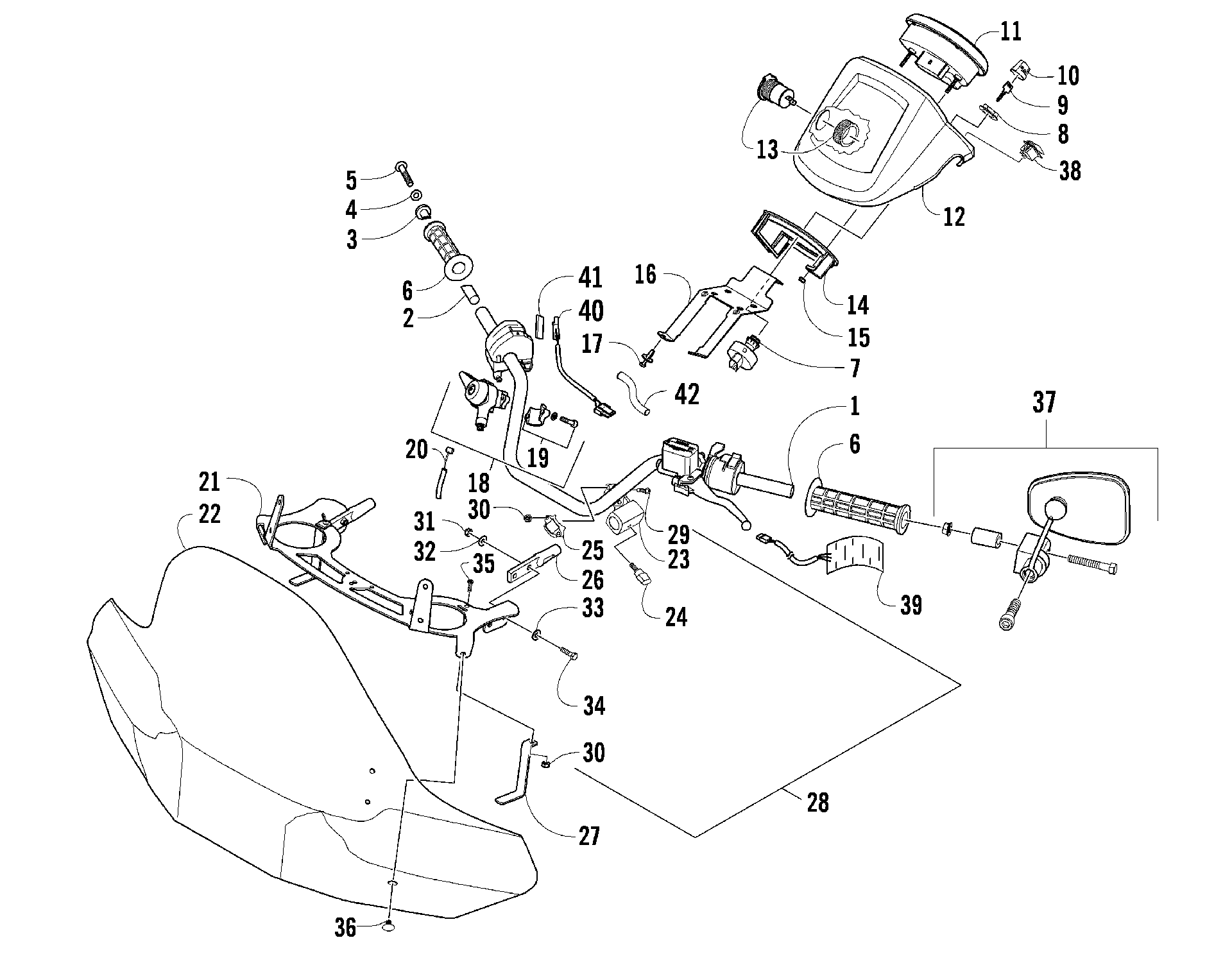

Схема руля AND WINDSHIELD ASSEMBLY [88943] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER BLUE [A2008TCT4CUSV]
Схема
Детали
![Руль AND WINDSHIELD ASSEMBLY [88943]](/upload/schemas/633c01b2632698.87577888.gif)
Номер
Наименование детали
Цена
0
Complete Windshield Kit art. 0436-979
По запросу
1
Tube, Handlebar art. 0505-476
По запросу
2
PLUG,HANDLEBAR art. 0405-218
По запросу
3
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
4
Шайба Arctic Cat art. 8050-247
По запросу
5
Болт Arctic Cat art. 8477-845
По запросу
6
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
7
Замок зажигания Arctic Cat art. 0430-090
от 7 098 ₽
Аналог
Замок зажигания Forzoni ( 0430-090,0430-069 )
art. FS-143
2 000 ₽
Требуется 1 шт.
Подписаться
8
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
9
Ключ зажигания Arctic Cat art. 0430-042
По запросу
9
Ключ зажигания Arctic Cat art. 0430-043
По запросу
10
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
11
GAUGE,A/D LCD (08 700-SEFI TRV) art. 0520-031
По запросу
12
POD,INSTRUMENT (MATTE BLACK-PAINTED) art. 0505-575
По запросу
13
Розетка 12V Arctic Cat art. 0641-897
По запросу
14
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
15
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
16
Кронштейн спидометра Arctic Cat art. 2506-470
от 1 660 ₽
17
Клипса Arctic Cat art. 0423-535
от 263 ₽
18
Рычаг включения блокировки Arctic Cat art. 0502-527
По запросу
19
Крепление кнопки блокировки Arctic Cat art. 0502-613
от 1 701 ₽
20
CABLE,DIFF LOCK art. 0487-050
По запросу
21
BRACKET,WINDSHIELD-PTD BLK art. 0541-589
По запросу
22
Windshield art. 1441-621
По запросу
23
Крепеж стекла art. 1436-554
По запросу
24
KNOB,PLASTIC-BLK art. 1441-624
По запросу
25
Крепление кнопки блокировки Arctic Cat art. 0502-613
от 1 701 ₽
26
Крепеж стекла art. 1436-554
По запросу
26
Pin, Mounting - Left art. 0541-591
По запросу
27
BRACKET,CUP HOLDER-PTD BLK art. 0541-594
По запросу
28
HARDWARE ATTACHMENT KIT- STD WINDSHIELD (inc. 29-36) art. 1436-560
По запросу
29
Screw, Cap Not a Service Part art. -N/A-
По запросу
30
Nut, Lock Not a Service Part art. -N/A-
По запросу
31
Nut, Lock Not a Service Part art. -N/A-
По запросу
32
Washer, Nylon Not a Service Part art. -N/A-
По запросу
33
Washer Not a Service Part art. -N/A-
По запросу
34
Screw, Cap Not a Service Part art. -N/A-
По запросу
35
Screw, Cap Not a Service Part art. -N/A-
По запросу
36
Rivet, Reinstallable Not a Service Part art. -N/A-
По запросу
37
MIRROR, HANDLEBAR END, ATV art. 1436-507
По запросу
38
Switch, Handwarmer art. 0609-835
По запросу
39
Нагревательный элемент Arctic Cat art. 0609-800
от 9 890 ₽
40
ELEMENT,TW-HI/LO INV (010 FIS) art. 0409-134
По запросу
41
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
42
TUBE, SHRINK-0.75"X 2.00" art. 0441-498
По запросу
