модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]

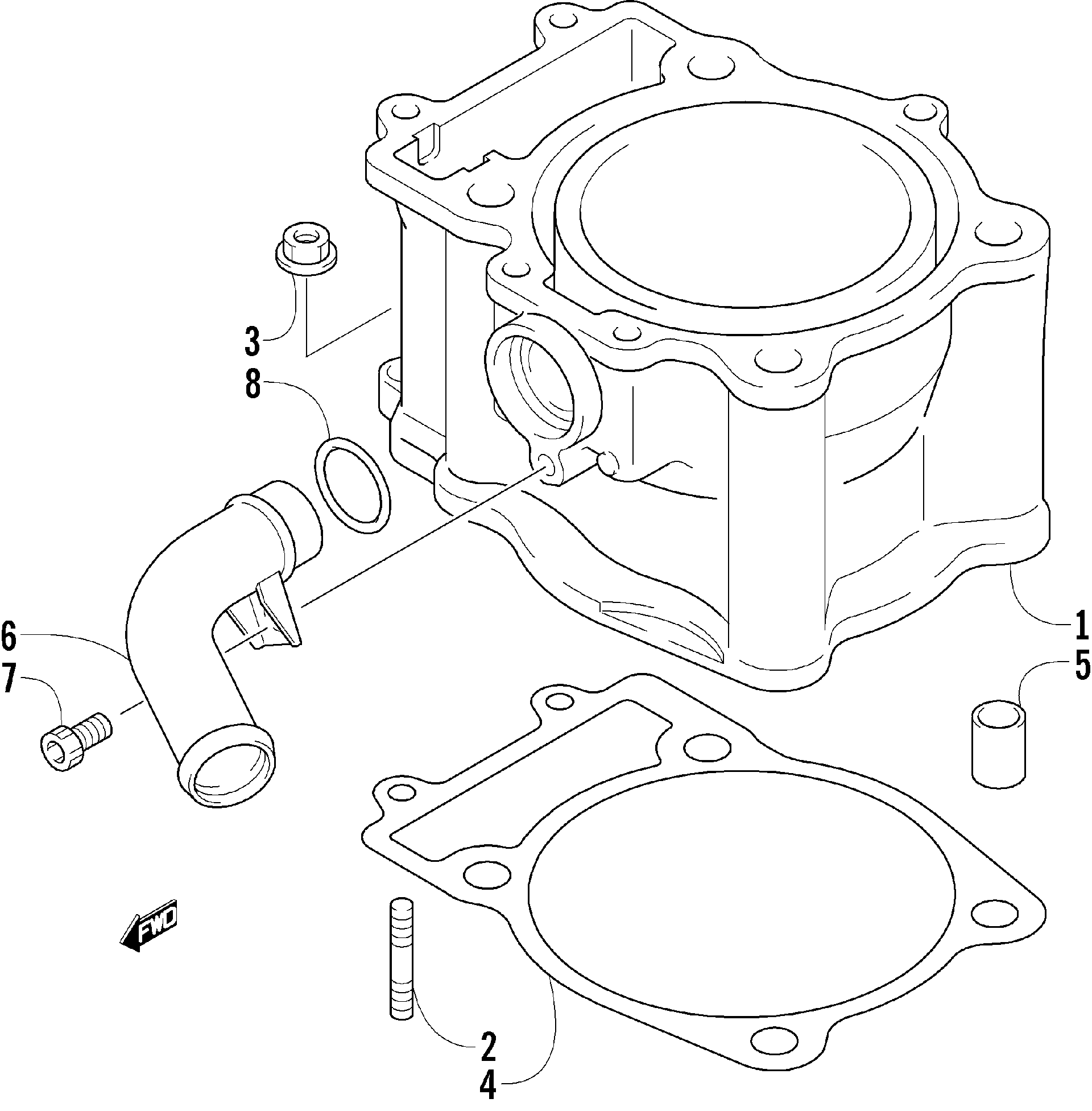

Схема цилиндра ASSEMBLY [89192] для ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]
Схема
Детали
![Цилиндр ASSEMBLY [89192]](/upload/schemas/633b162eb91d73.92577645.gif)
Номер
Наименование детали
Цена
1
Цилиндр Arctic Cat art. 3402-707
По запросу
2
Bolt, Stud art. 3007-465
По запросу
3
Nut art. 3007-373
По запросу
4
Прокладка цилиндра Arctic Cat art. 3402-365
от 2 814 ₽
5
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
6
UNION, WATER HOSE art. 3413-013
По запросу
7
BOLT,UNION-6X16 art. 3423-882
По запросу
8
O RING, D:2.7, ID:21.4 art. 3423-058
По запросу
