модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]

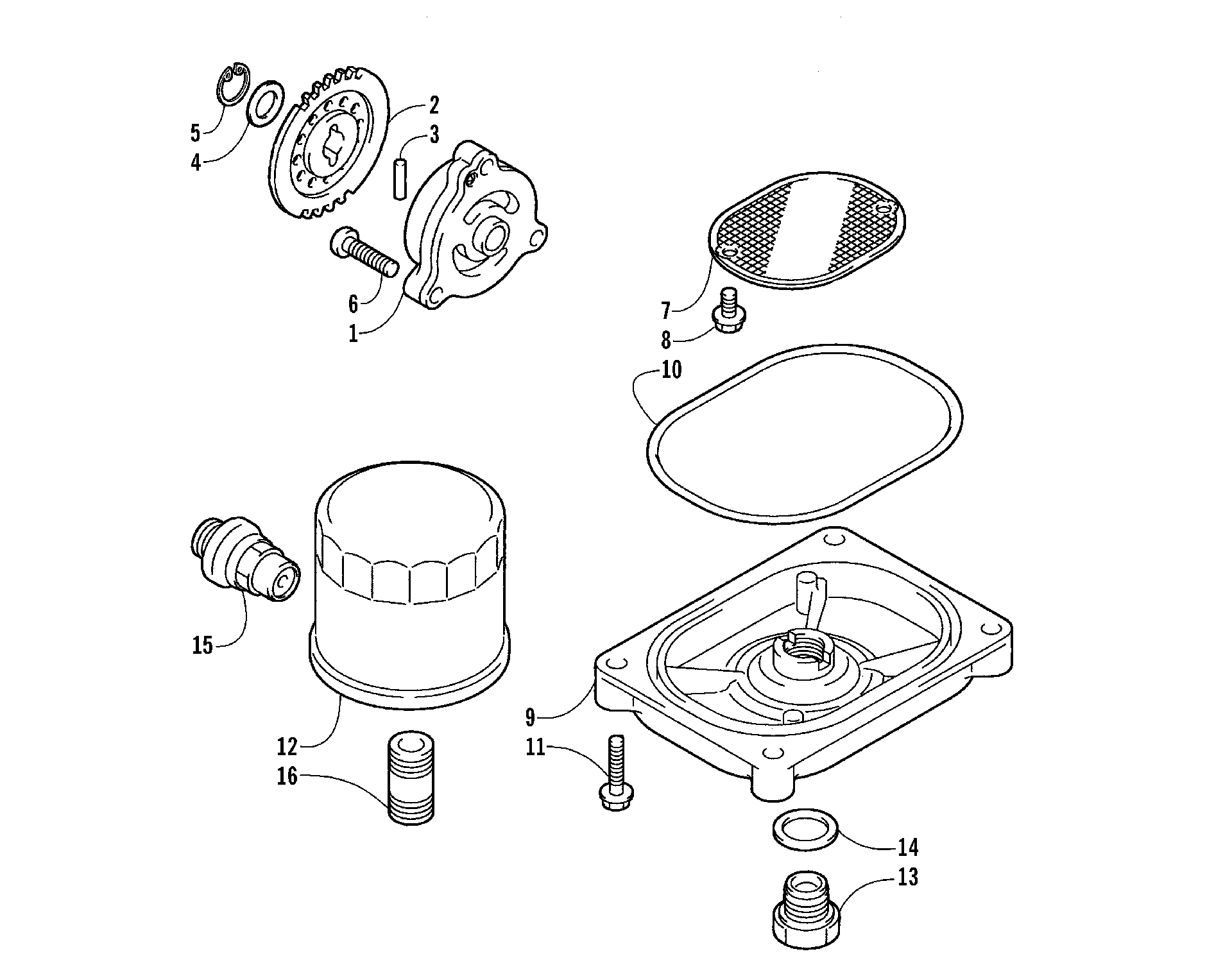

Схема масляный фильтр / насос узел [89201] для ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]
Схема
Детали
![масляный фильтр / насос узел [89201]](/upload/schemas/633b234cd9e608.43192480.gif)
Номер
Наименование детали
Цена
1
Масляный насос Arctic Cat art. 3402-727
По запросу
2
GEAR, DRIVEN (NT:29) art. 3402-463
По запросу
3
PIN ,M4X15.8 art. 3423-046
По запросу
4
SHIM, 10 X 18 X 0.5 art. 3423-443
По запросу
5
CIRCLIP art. 3423-871
По запросу
6
SCREW (6X25) art. 3423-510
По запросу
7
STRAINER, OIL art. 3402-156
По запросу
8
SCREW,M5X12 art. 1691-164
По запросу
9
CAP, OIL STRAINER art. 3402-157
По запросу
10
O RING art. 3423-077
По запросу
11
Screw, Cap art. 3007-369
По запросу
12
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
13
PLUG,DRAIN art. 3403-021
По запросу
14
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
15
REGULATOR ASSY, OIL art. 3402-154
По запросу
16
UNION,OIL STAND art. 3403-219
По запросу
