модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]

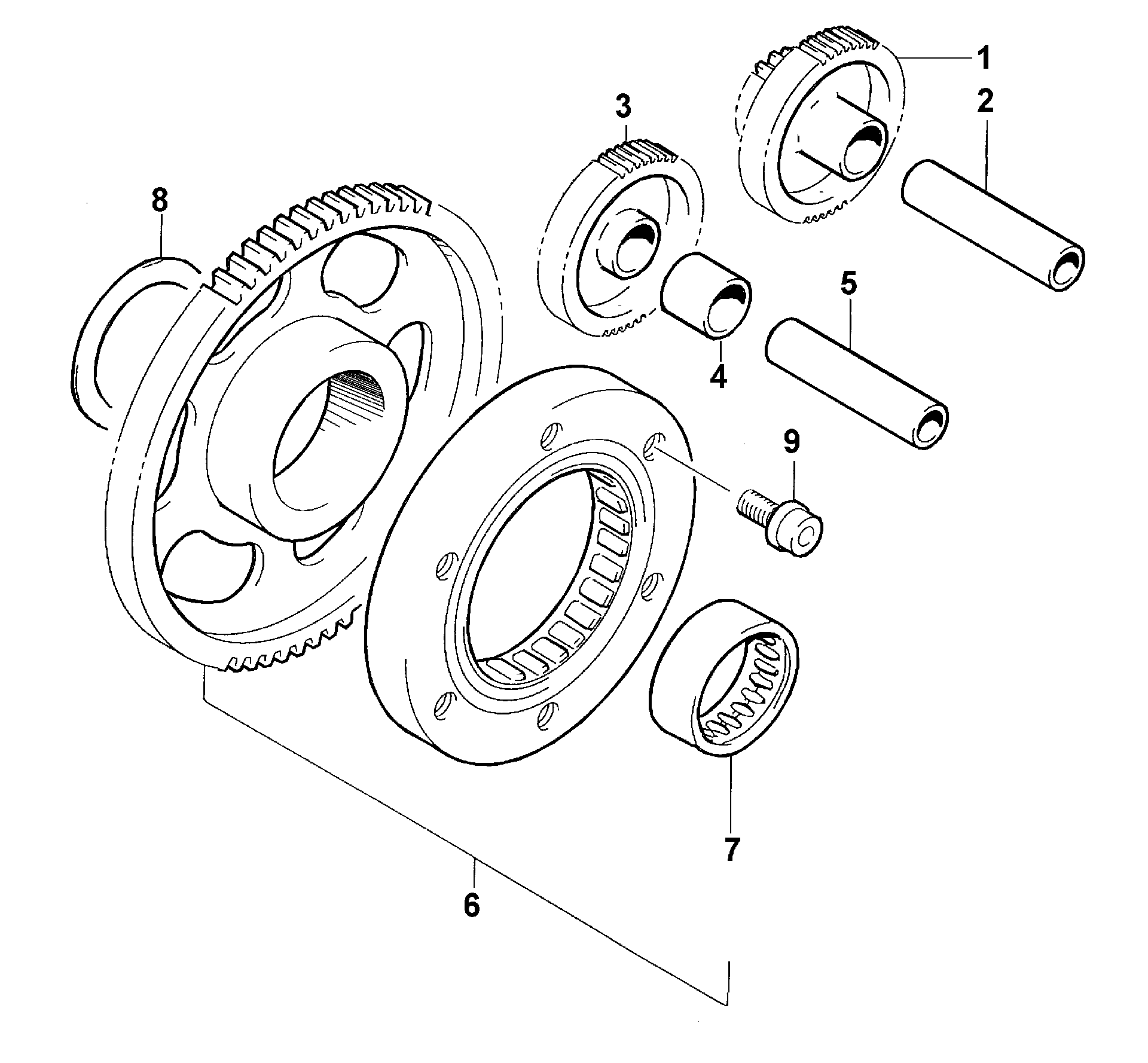

Схема сцепления стартера ASSEMBLY [89196] для ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]
Схема
Детали
![Сцепление стартера ASSEMBLY [89196]](/upload/schemas/633b2cab6d9133.00857328.gif)
Номер
Наименование детали
Цена
1
GEAR, STARTER IDLE NO. 1 art. 3402-813
По запросу
2
PIN,GEAR,12MM art. 3423-331
По запросу
3
GEAR,STARTER IDLE,NO.2 art. 3402-349
По запросу
4
SPACER, STARTER IDLE GEAR NO.2 art. 3423-396
По запросу
5
PIN art. 3423-397
По запросу
6
CLUTCH SET, STARTER (inc. 7) art. 3402-457
По запросу
7
ROLLER BEARING ,M31X39X17.8 art. 3402-063
По запросу
8
WASHER, STARTER CLUTCH GEAR-M35X50 art. 3423-104
По запросу
9
BOLT art. 3423-509
По запросу
