модель 2009 года
- Модель 500
- Код модели ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]

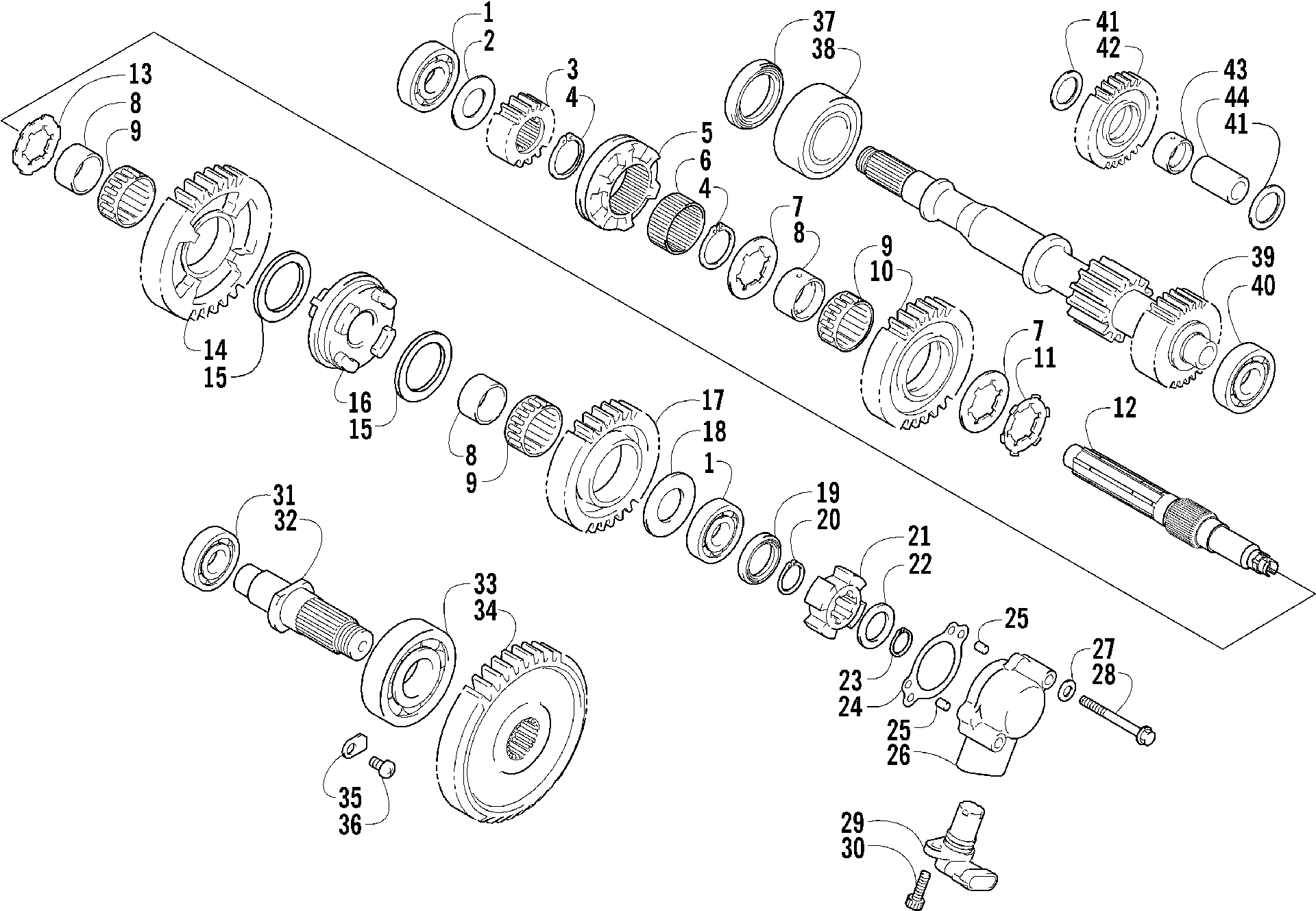

Схема узла вторичной передачи [89204] для ATV 500 4X4 AUTOMATIC RED [A2009IBM4BUSR]
Схема
Детали
![Узел вторичной передачи [89204]](/upload/schemas/633b2acdcc69b9.85617140.gif)
Номер
Наименование детали
Цена
1
BALL BEARING,M20X52X15 art. 3402-045
По запросу
2
WASHER,M20X34X1 art. 3402-381
По запросу
3
GEAR, SUB T/M DRIVE NO.2 (NT:16) art. 3402-497
По запросу
4
CIRCLIP,M25 art. 3423-066
По запросу
5
DOG, REVERSE GEAR art. 3402-737
По запросу
6
SPACER, REVERSE SELECT art. 3402-825
По запросу
7
WASHER,LOCK,25MM art. 3423-263
По запросу
8
Bushing art. 3402-494
По запросу
9
BEARING, SUB T/M & REV GEAR (M30X35X12) art. 3402-498
По запросу
10
GEAR, REVERSE DRIVEN art. 3402-822
По запросу
11
WASHER,LOCK,25MM art. 3423-266
По запросу
12
Countershaft art. 3402-820
По запросу
13
WASHER,LOCK,25MM art. 3423-262
По запросу
14
Gear, Driven Low art. 3402-668
По запросу
15
WASHER, DRIVEN GEAR art. 3423-554
По запросу
16
DOG, SLIDING art. 3402-824
По запросу
17
GEAR, SUB T/M DRIVEN HI art. 3402-733
По запросу
18
WASHER, DRIVE GEAR art. 3423-412
По запросу
19
SEAL, COUNTER SHAFT LH art. 3402-836
По запросу
20
CIRCLIP art. 3423-518
По запросу
21
Rotor art. 3402-837
По запросу
22
WASHER,SPEED ROTOR art. 3423-556
По запросу
23
CIRCLIP art. 3423-557
По запросу
24
GASKET, ODOMETER GEAR art. 3446-289
По запросу
25
Pin, Knock art. 3006-547
По запросу
26
HOUSING, ODOMETER GEAR art. 3446-355
По запросу
27
Gasket art. 3003-290
По запросу
28
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
29
Sensor, Speedometer art. 3402-838
По запросу
30
BOLT, OIL HOSE 6X16 art. 3423-226
По запросу
31
BEARING, OUTPUT SHAFT art. 3402-735
По запросу
32
SHAFT, SUB T/M OUTPUT art. 3402-491
По запросу
33
BEARING, OUTPUT SHAFT art. 3402-502
По запросу
34
Gear, Driven NO. 2 art. 3402-534
По запросу
35
RETAINER, BEARING art. 3446-031
По запросу
36
SCREW,6MM art. 3423-370
По запросу
37
SEAL, DRIVE SHAFT (M30X44X7) art. 3402-537
По запросу
38
BEARING, DRIVE SHAFT RH (M30X62X23.8) art. 3402-499
По запросу
39
SHAFT,DRIVE art. 3402-731
По запросу
40
Bearing, Crankshaft LH, M20X47X14 art. 3003-261
По запросу
41
SHIM,20MM art. 3402-195
По запросу
42
GEAR,REVERSE IDLE art. 3402-503
По запросу
43
Bushing, Reverse Idle Gear art. 3446-103
По запросу
44
SHAFT, REVERSE IDLE art. 3402-507
По запросу
