модель 2010 года
- Модель 700
- Код модели ATV 700 DIESEL BLACK [A2010TBT4DUSP]

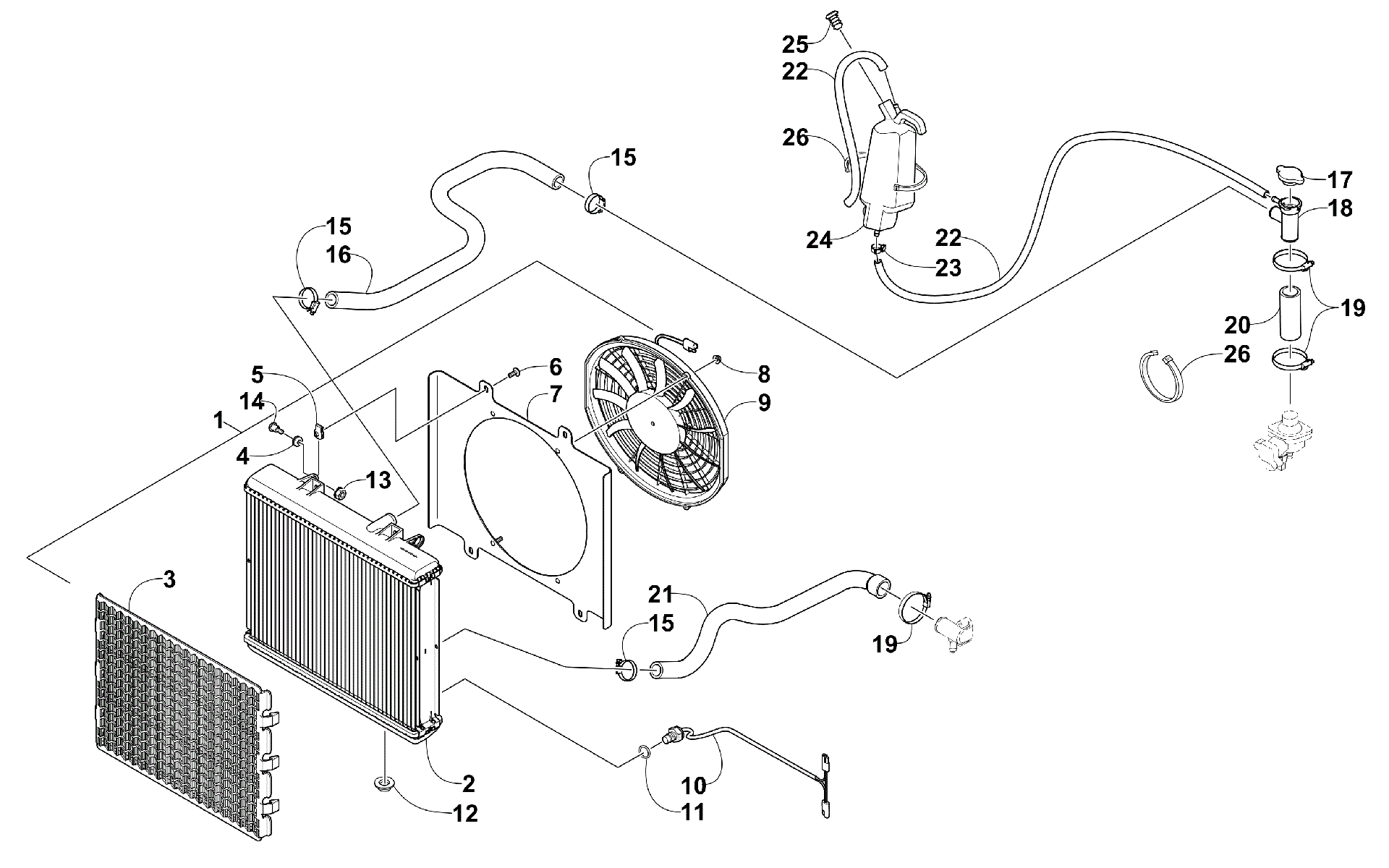

Схема системы охлаждения ASSEMBLY [300840] для ATV 700 DIESEL BLACK [A2010TBT4DUSP]
Схема
Детали
![Система охлаждения ASSEMBLY [300840]](/upload/schemas/633b075e9a66e9.95715691.gif)
Номер
Наименование детали
Цена
1
RADIATOR, DIESEL - ASSEMBLY (inc. 2-11) art. 0413-276
По запросу
2
RADIATOR-FABRICATED art. 0413-180
По запросу
3
SCREEN,RADIATOR art. 0413-181
По запросу
4
GROMMET(LV 11378) art. 0423-030
По запросу
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Винт Arctic Cat art. 8476-616
По запросу
7
SHROUD,FAN art. 0413-182
По запросу
8
Гайка Arctic Cat art. 8424-602
от 110 ₽
9
FAN,COOLING-11" art. 0413-183
По запросу
10
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
11
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
12
Bushing art. 0423-028
По запросу
13
Nut art. 0623-038
от 110 ₽
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
16
HOSE,COOLANT-HOT SIDE art. 0410-106
По запросу
17
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
18
TANK,COOLANT FILL art. 0413-193
По запросу
19
Clamp, Hose art. 1623-093
По запросу
20
Hose, Coolant art. 0410-121
По запросу
21
HOSE,COOLANT-COLD SIDE art. 0410-107
По запросу
22
Hose, 25 ft art. 0610-011
По запросу
23
Clamp, Hose art. 0124-045
По запросу
24
BOTTLE,OVERFLOW art. 0413-086
По запросу
25
STOPPER,COOLANT art. 0413-087
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
26
Tie, Cable - 14 in. art. 0623-316
По запросу
