модель 2010 года
- Модель 700
- Код модели ATV 700 DIESEL BLACK [A2010TBT4DUSP]

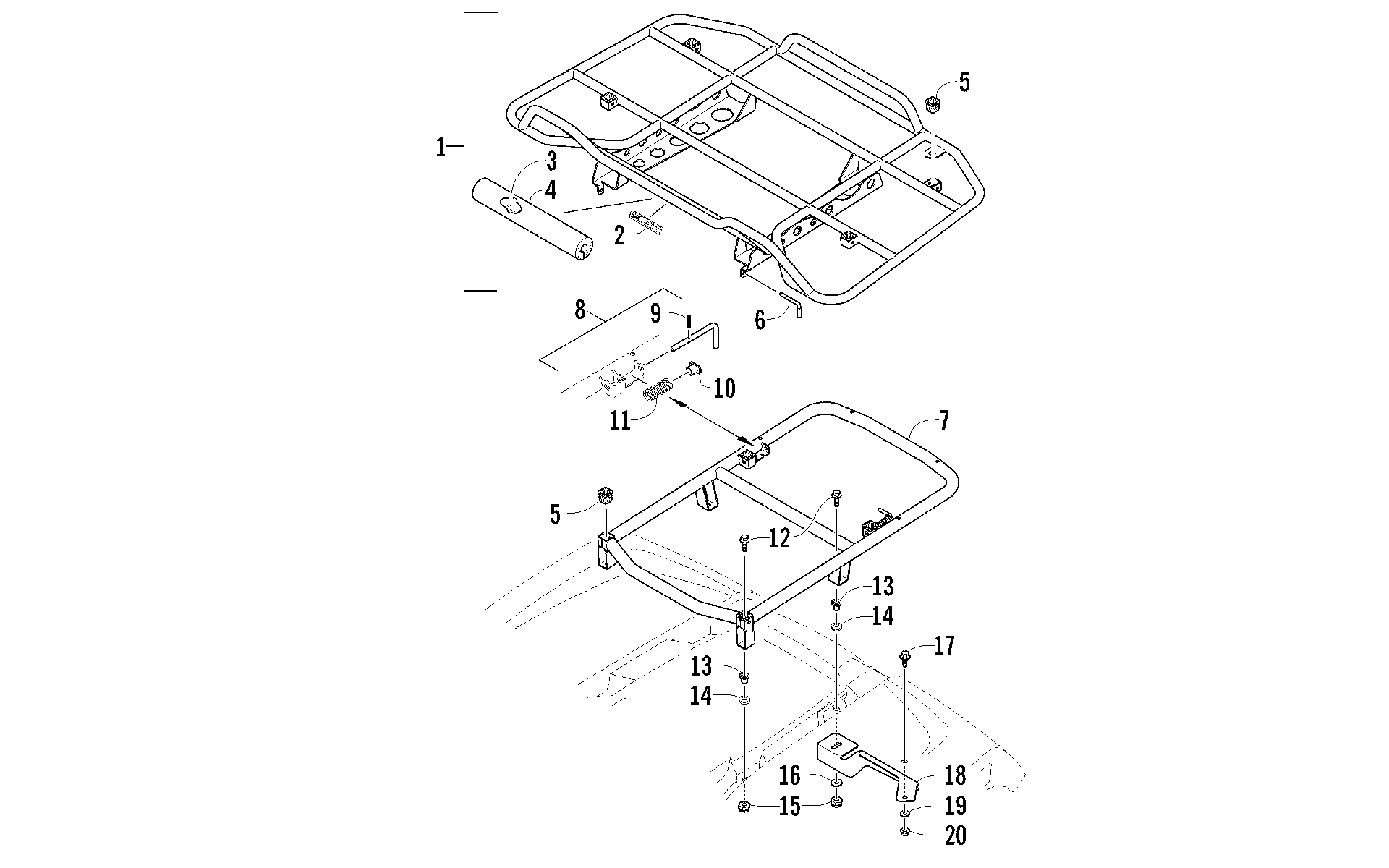

Схема задний полка узел [92823] для ATV 700 DIESEL BLACK [A2010TBT4DUSP]
Схема
Детали
![задний полка узел [92823]](/upload/schemas/633b272aa587e9.73818781.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2-4 and four No. 5) art. 2516-483
По запросу
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
PAD,TUBE-2"OD X.75"ID X12"L art. 2416-244
По запросу
4
COVER,PAD art. 2416-245
По запросу
5
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
6
Фиксатор art. 0541-447
По запросу
7
Rack, Rear Frame - Assembly (inc. 8-11 and four No. 5) art. 2506-221
По запросу
8
PIN,MRP-ASSY (inc. 9-11) art. 0541-504
По запросу
9
PIN,ROLL-2.5MM art. 0423-635
По запросу
10
COLLAR,SEAT LATCH art. 0423-677
По запросу
11
SPRING,MRP LATCH art. 0423-636
По запросу
12
Screw, Cap art. 8410-835
По запросу
13
Втулка крепежная Arctic Cat art. 0423-669
По запросу
14
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
15
Nut, Hex art. 8432-802
По запросу
16
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
17
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
18
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
18
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
19
Washer art. 8050-222
По запросу
20
Гайка Arctic Cat art. 0423-540
По запросу
