модель 2010 года
- Модель 700
- Код модели ATV 700 DIESEL BLACK [A2010TBT4DUSP]

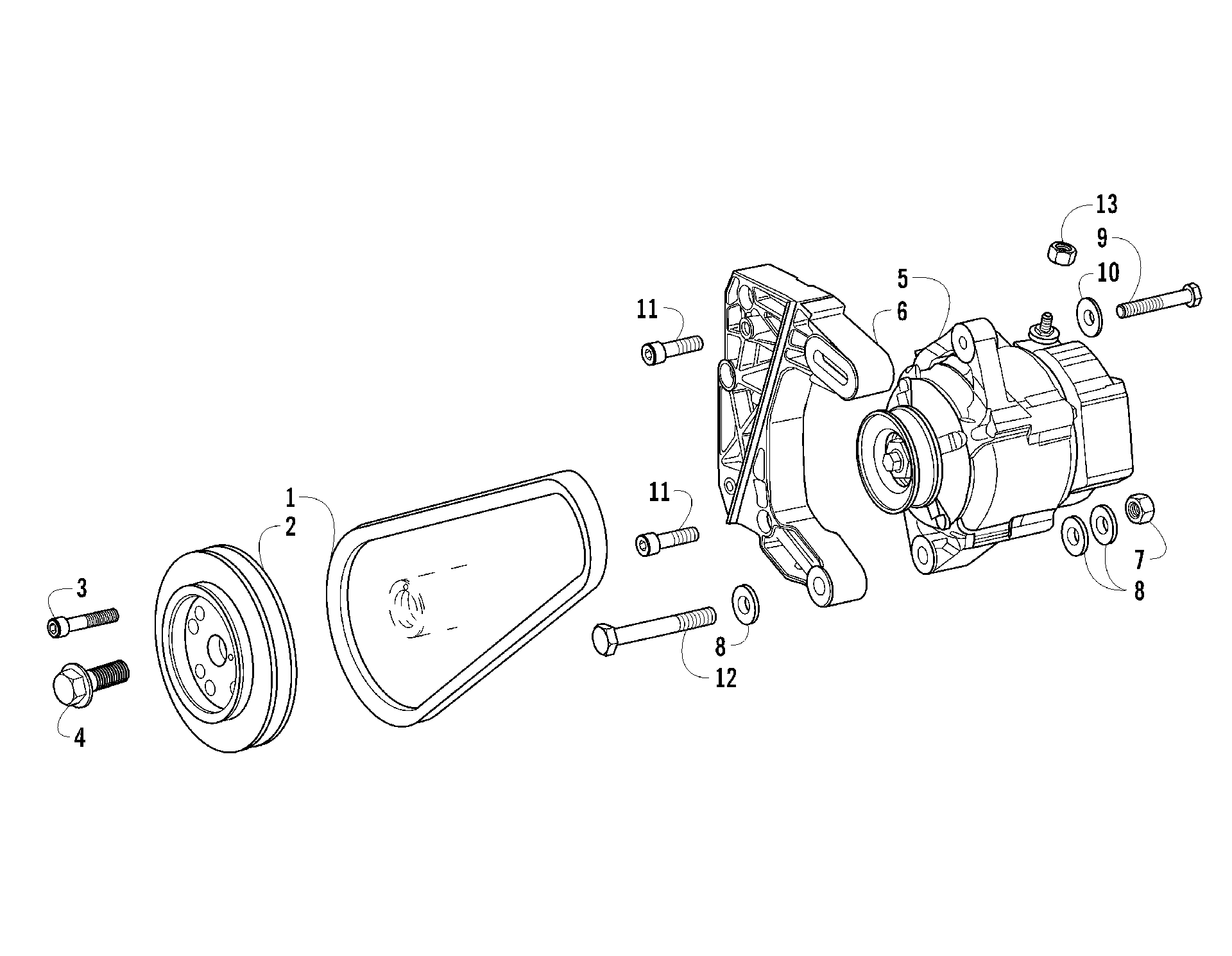

Схема eXTERNAL генератор и привод PULLEY ASSEMBLIES [96015] для ATV 700 DIESEL BLACK [A2010TBT4DUSP]
Схема
Детали
![EXTERNAL генератор и привод PULLEY ASSEMBLIES [96015]](/upload/schemas/633b10b88f49a9.21844997.gif)
Номер
Наименование детали
Цена
1
Ремень генератора Arctic Cat art. 3206-042
от 12 485 ₽
2
Pulley art. 3206-044
По запросу
3
Screw, Cap art. 3206-043
По запросу
4
SCREW M 16 X 1,5 LEFT ROTATION art. 3206-041
По запросу
5
EXTERNAL VOLT.ALTERNATOR 12V art. 3206-303
По запросу
6
ALTERNATOR SUPPORT art. 3206-300
По запросу
7
Nut art. 3206-142
По запросу
8
Washer art. 3206-298
По запросу
9
BOLT M 8 X 1,25 X 50 art. 3206-301
По запросу
10
WASHER DIAM. 8,4 art. 3206-302
По запросу
11
Screw, Cap art. 3206-266
По запросу
12
BOLT M 10 X 75 art. 3206-299
По запросу
13
Nut art. 3206-137
По запросу
