модель 2010 года
- Модель 700
- Код модели ATV 700 DIESEL BLACK [A2010TBT4DUSP]

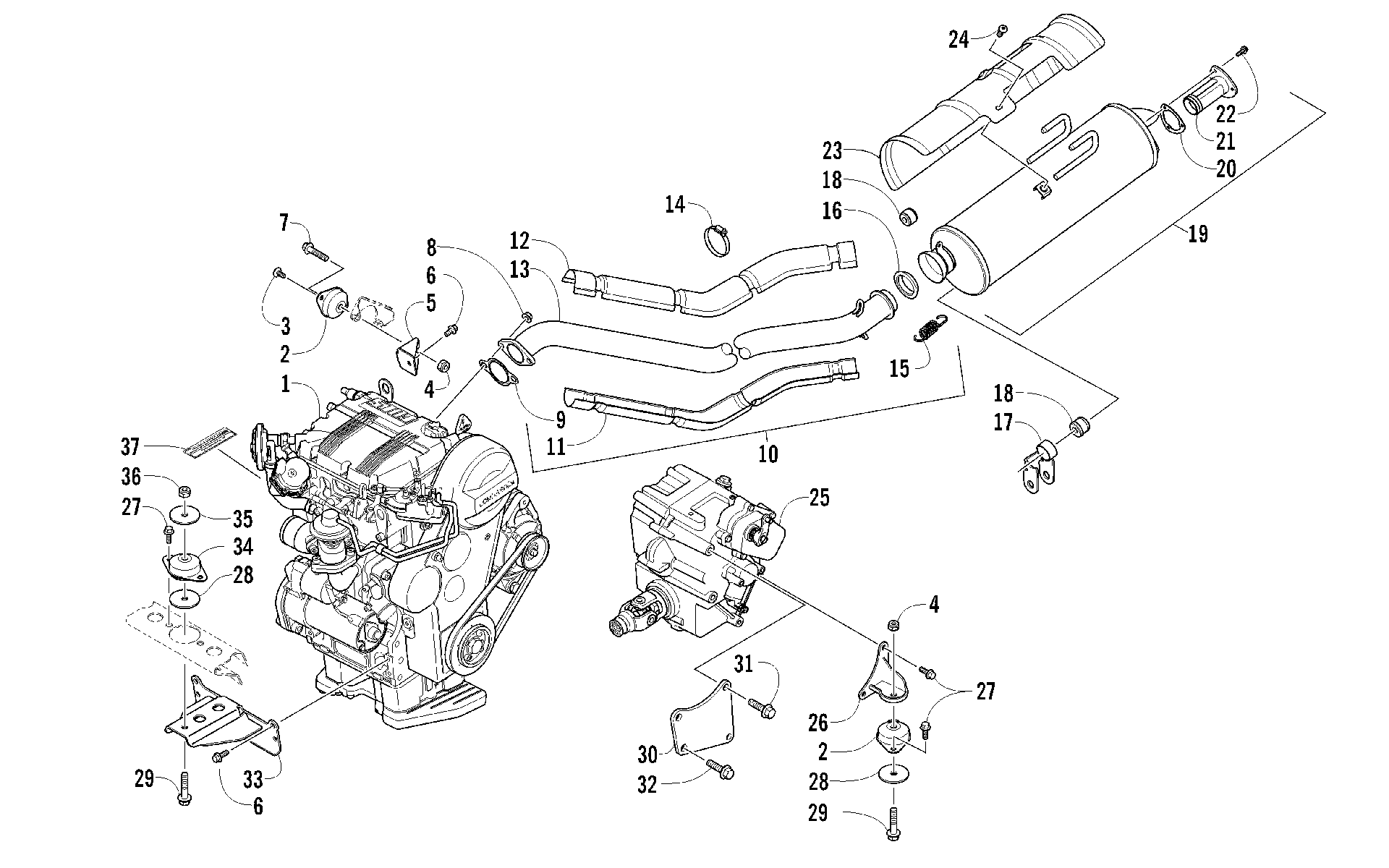

Схема двигателя AND EXHAUST [92834] для ATV 700 DIESEL BLACK [A2010TBT4DUSP]
Схема
Детали
![Двигатель AND EXHAUST [92834]](/upload/schemas/633b0df9215320.73521004.gif)
Номер
Наименование детали
Цена
1
ENGINE,PKG-DIESEL-KD(686) art. 0463-044
По запросу
2
MOUNT,RUBBER-ENGINE art. 2406-323
По запросу
3
Screw, Machine art. 8468-820
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
BRACKET,HEAD STAY-BLACK art. 2506-186
По запросу
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
SCREW,MACH-HSBH M10X1.5X45 ALLOY SIL RIE art. 0423-736
По запросу
8
Nut art. 3206-293
По запросу
9
EXHAUST PIPE GASKET art. 3206-296
По запросу
10
PIPE,EXHAUST-ASSEMBLY (inc. 11-14) art. 0512-322
По запросу
11
SHIELD,EXHAUST PIPE art. 0412-386
По запросу
12
SHIELD,EXHAUST PIPE art. 0412-385
По запросу
13
PIPE,EXHAUST-BLACK art. 0512-321
По запросу
14
Clamp, Hose art. 0423-317
По запросу
15
Пружина Arctic Cat art. 0612-668
от 683 ₽
16
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
17
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
18
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
19
MUFFLER,PAINTED (inc. 20-22) art. 0512-306
По запросу
20
GASKET,SPARK ARRESTER art. 0412-313
По запросу
21
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
22
Screw, Cap art. 8408-616
По запросу
23
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
24
Screw, Machine art. 8477-610
По запросу
25
Transmission - Assembly art. 1502-602
По запросу
26
MOTOR MOUNT,LH-BLACK art. 2506-191
По запросу
26
MOTOR MOUNT,RH-BLACK art. 2506-190
По запросу
27
Болт Arctic Cat art. 8408-820
от 110 ₽
28
WASHER,ENGINE MOUNT-Z&Y art. 2506-061
По запросу
29
Болт 25х55 Arctic Cat art. 8408-055
от 525 ₽
30
PLATE,ENGINE/TRANSMISSION MOUNT art. 0408-015
По запросу
31
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
32
SCREW,CAP-HFH M12-1.75X25 CL8.8 BLK art. 0423-685
По запросу
33
Bracket, Mounting - Engine - Front art. 2506-189
По запросу
34
MOUNT,RUBBER-ENGINE art. 2406-322
По запросу
35
Шайба Arctic Cat art. 0423-073
от 221 ₽
36
NUT,HEX-NSL M10X1.5 CL10 Z&C art. 0423-737
По запросу
37
Decal, Warning art. 0411-426
По запросу
Другие схемы модели
Двигатель AND EXHAUST [92834]
