модель 2010 года
- Модель TRV 1000
- Код модели TRV CRUISER EFT DESERT RED [A2010TCW4EETI]

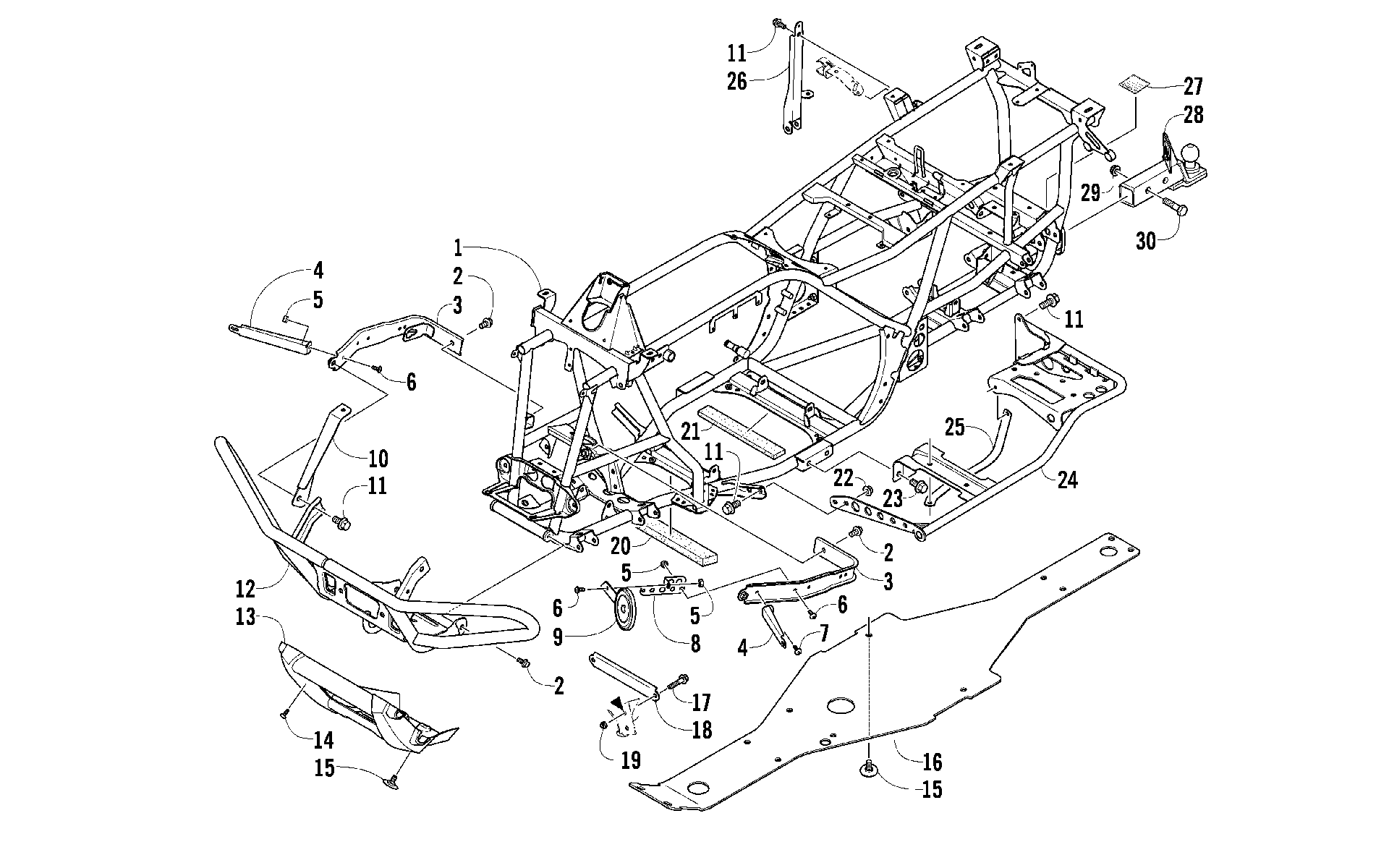

Схема рамы AND RELATED PARTS [96245] для TRV CRUISER EFT DESERT RED [A2010TCW4EETI]
Схема
Детали
![Рама AND RELATED PARTS [96245]](/upload/schemas/633b1ba69a4b54.76983309.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 2506-769
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
3
Channel, Bumper Mounting - Right art. 2506-813
По запросу
4
Bracket, Support - Right art. 2416-162
По запросу
4
Bracket, Support - Left art. 2416-163
По запросу
5
Nut art. 0623-038
от 110 ₽
6
Винт Arctic Cat art. 8477-616
от 110 ₽
7
Винт Arctic Cat art. 8477-620
от 168 ₽
8
BRACKET,MOUNT-HORN art. 2406-321
По запросу
9
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
10
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
10
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
11
Болт Arctic Cat art. 8408-816
от 110 ₽
12
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
13
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
14
Болт Arctic Cat art. 0423-419
По запросу
15
Винт Arctic Cat art. 0423-101
от 263 ₽
16
PANEL,BELLY art. 2406-718
По запросу
17
Screw, Cap art. 8409-025
По запросу
18
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
19
Гайка Arctic Cat art. 8428-002
от 310 ₽
20
FOAM,FRAME art. 2506-701
По запросу
21
PAD,BATTERY-TOP RR art. 0406-289
По запросу
22
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
23
Болт Arctic Cat art. 8409-016
от 221 ₽
24
FOOTREST,RH-WELDMENT (TCTRV) art. 2506-776
По запросу
24
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
25
STRAP,FOOTREST SUPPORT-LH art. 2406-789
По запросу
25
STRAP,FOOTREST SUPPORT-RH art. 2406-788
По запросу
26
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
27
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
28
DEVICE,COUPLING(BALL,HITCH-ASSY 50mm) (inc. 29-30) art. 0541-766
По запросу
29
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
30
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
