модель 2010 года
- Модель TRV 1000
- Код модели TRV CRUISER EFT DESERT RED [A2010TCW4EETI]

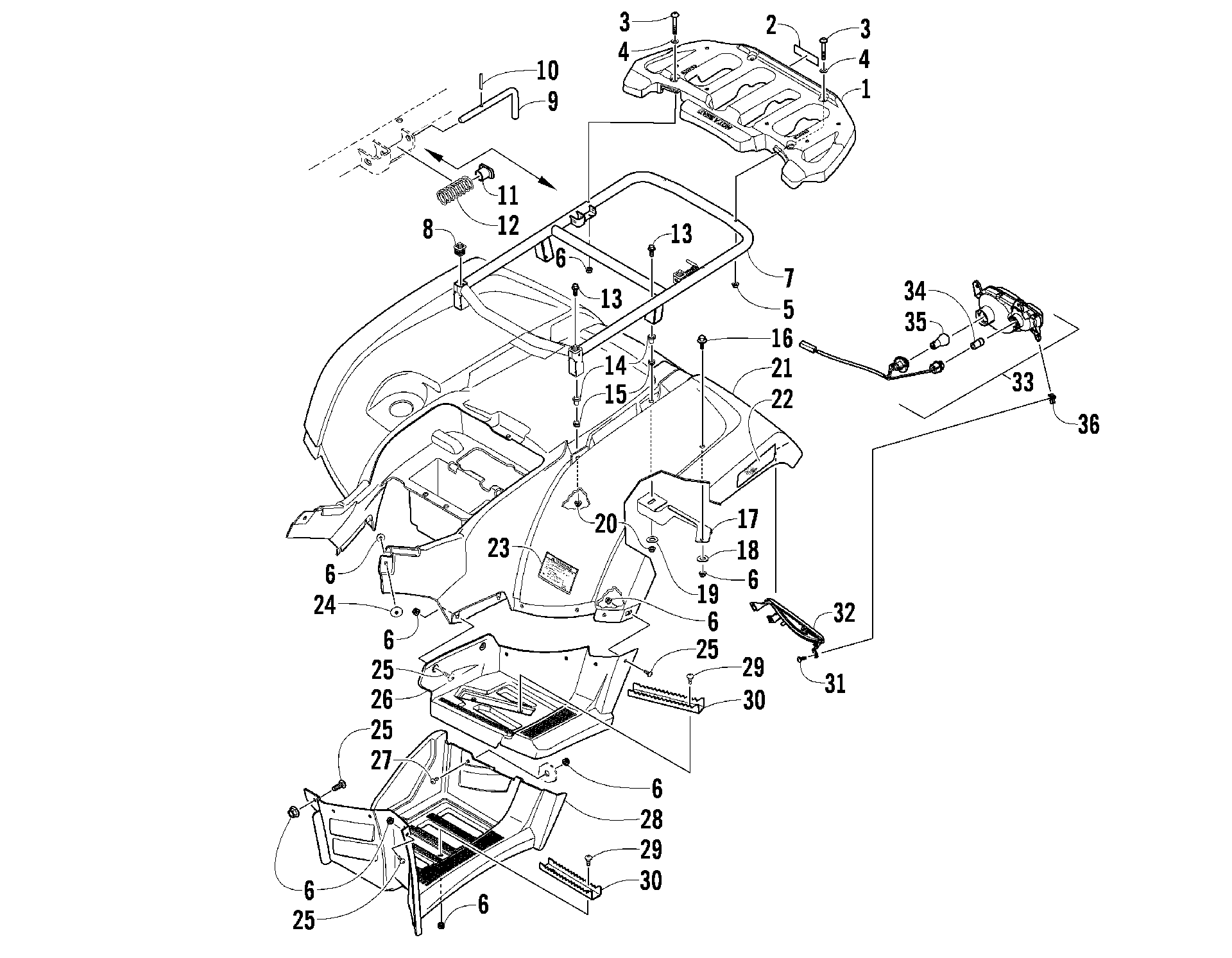

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [96244] для TRV CRUISER EFT DESERT RED [A2010TCW4EETI]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [96244]](/upload/schemas/633b372a4c8889.28911207.gif)
Номер
Наименование детали
Цена
1
Багажная площадка задняя Arctic Cat art. 2516-339
от 8 358 ₽
2
DECAL,WARNING-RACK(50 LB.) art. 1411-201
По запросу
3
SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK art. 8410-640
По запросу
4
Washer art. 8050-223
По запросу
5
Гайка Arctic Cat art. 0423-891
от 90 ₽
6
Гайка Arctic Cat art. 0423-540
По запросу
7
Base, MRP - Assembly (inc. 8-12) art. 2516-169
По запросу
8
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
9
PIN,MRP-ASSY (inc. 10-12) art. 0541-504
По запросу
10
PIN,ROLL-2.5MM art. 0423-635
По запросу
11
COLLAR,SEAT LATCH art. 0423-677
По запросу
12
SPRING,MRP LATCH art. 0423-636
По запросу
13
Screw, Cap art. 8410-835
По запросу
14
Втулка крепежная Arctic Cat art. 0423-669
По запросу
15
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
16
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
17
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
17
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
18
Washer art. 8050-222
По запросу
19
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
20
Nut, Hex art. 8432-802
По запросу
21
PANEL,FENDER REAR TRV C.A. RED RTD-PTD art. 2516-345
По запросу
22
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
22
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
23
DECAL,WARNING-TIRE PSI H2 TRV (7PSI) art. 2411-176
По запросу
24
Винт Arctic Cat art. 0423-101
от 263 ₽
25
Болт Arctic Cat art. 0423-419
По запросу
26
FOOTWELL,REAR-RH art. 2406-042
По запросу
26
FOOTWELL,REAR-LH art. 2406-043
По запросу
27
Винт Arctic Cat art. 8477-620
от 168 ₽
28
Подножка левая Arctic Cat art. 2506-857
По запросу
28
FOOTWELL,RH(TRV H2) art. 2506-856
По запросу
29
Болт Arctic Cat art. 0423-355
По запросу
30
Подножка черная art. 5506-497
от 1 848 ₽
31
Screw, Machine art. 8476-516
По запросу
32
Гнездо заднего фонаря левого Arctic Cat art. 0409-112
от 2 090 ₽
32
Гнездо заднего фонаря правого Arctic Cat art. 0409-113
от 2 090 ₽
33
Задний фонарь правый Arctic Cat art. 3313-392
от 5 922 ₽
33
Фонарь задний левый art. 3313-393
от 5 922 ₽
34
BULB,SIGNAL(12V 5W) (YELLOW) art. 3313-506
По запросу
35
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
36
NUT CLIP 5MM art. 3304-061
По запросу
