модель 2010 года
- Модель TRV 1000
- Код модели TRV CRUISER EFT DESERT RED [A2010TCW4EETI]

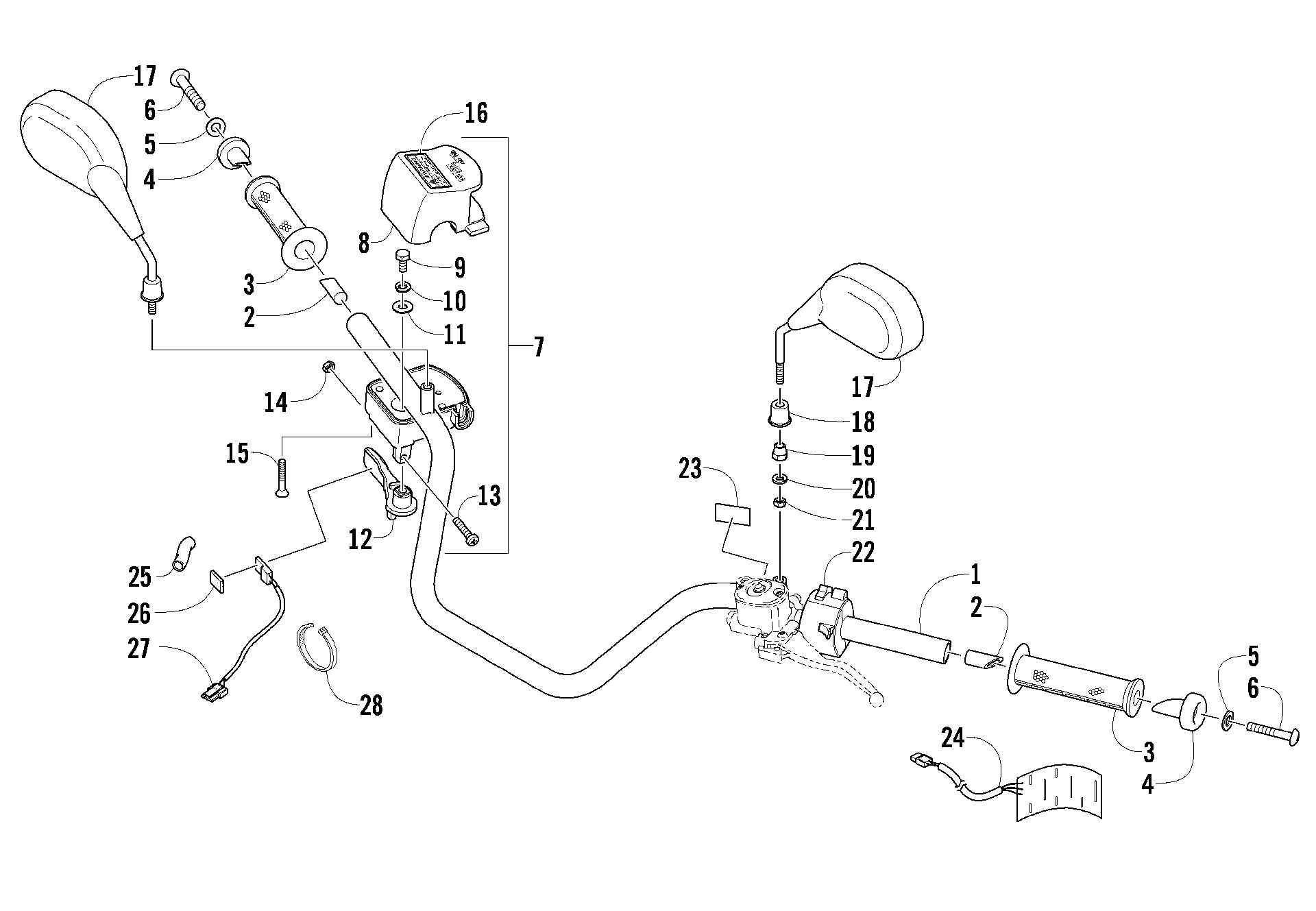

Схема руля ASSEMBLY [96247] для TRV CRUISER EFT DESERT RED [A2010TCW4EETI]
Схема
Детали
![Руль ASSEMBLY [96247]](/upload/schemas/633b2658264828.32658297.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR-BLACK (W/MIRROR MT) art. 0505-522
По запросу
2
PLUG,HANDLEBAR art. 0405-218
По запросу
3
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
Блок управления полным приводом Arctic Cat art. 0509-054
от 9 600 ₽
8
Блок включения полного привода Arctic Cat art. 0409-141
от 10 900 ₽
9
BOLT art. 3007-392
По запросу
10
WASHER, LOCK 6MM art. 3004-447
По запросу
11
WASHER, FLAT art. 3003-030
По запросу
12
Курок газа Arctic Cat art. 0409-133
от 5 490 ₽
13
SCREW,5MM art. 3423-014
По запросу
14
NUT,5MM art. 3423-327
По запросу
15
SCREW, 5X30 art. 3423-199
По запросу
16
Decal, Warning - Differential Lock art. 0411-966
По запросу
17
MIRROR-LH (inc. 18-21) art. 2406-631
По запросу
17
MIRROR-RH (inc. 18-21) art. 2406-630
По запросу
18
Cover art. 0423-985
По запросу
19
Nut, Adjuster art. 0423-986
По запросу
20
Washer, Lock art. 0423-987
По запросу
21
Nut art. 0423-988
По запросу
22
CONTROL,HANDLEBAR-LEFT ASSY (EURO) art. 0409-081
По запросу
23
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
24
Нагревательный элемент Arctic Cat art. 0609-800
от 9 890 ₽
25
TUBE, SHRINK-0.75"X 2.00" art. 0441-498
По запросу
26
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
27
ELEMENT,TW-HI/LO INV (010 FIS) art. 0409-134
По запросу
28
Tie, Cable - 4 in. art. 0123-811
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
