модель 2010 года
- Модель TRV 1000
- Код модели TRV CRUISER EFT DESERT RED [A2010TCW4EETI]

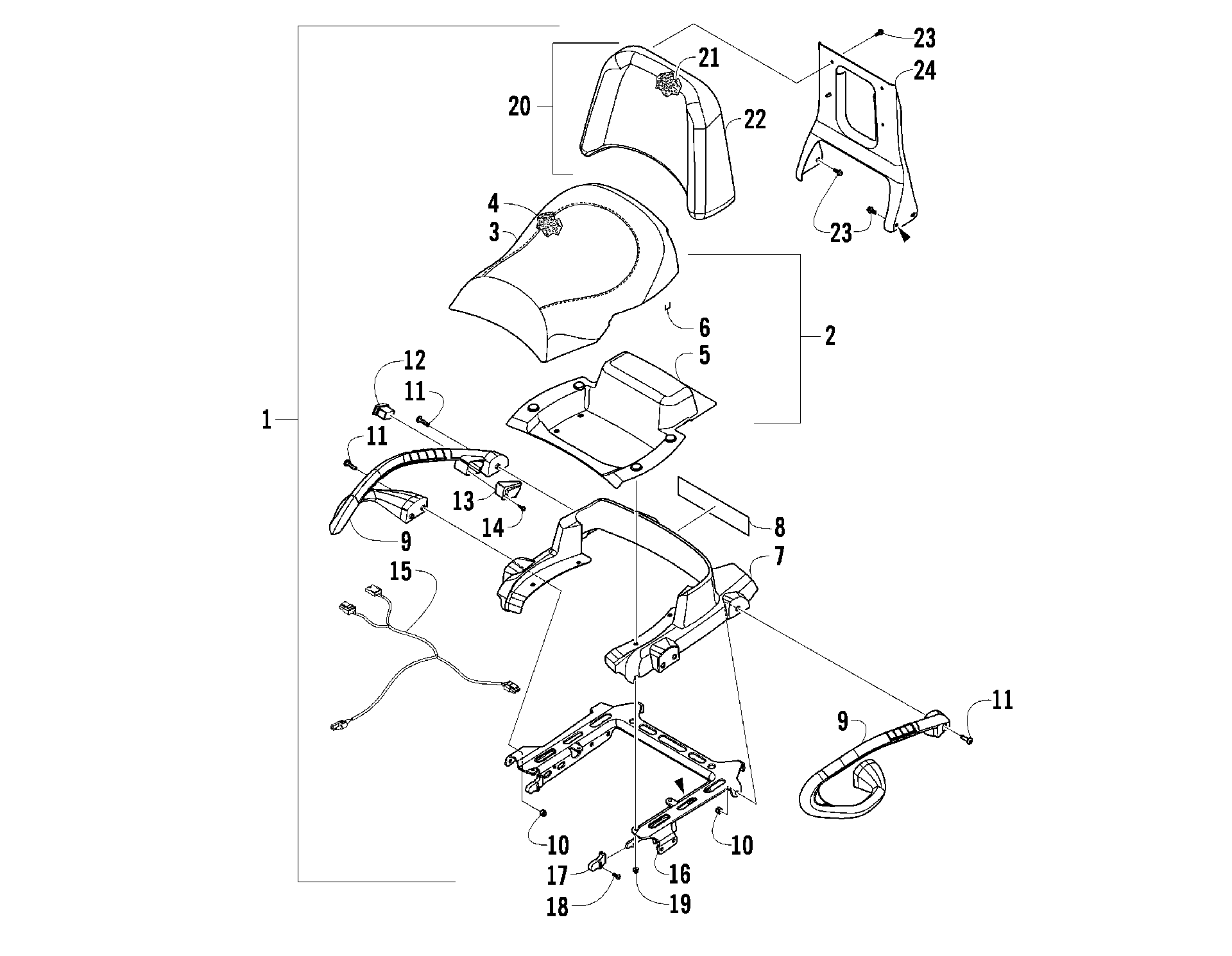

Схема pASSENGER сиденье и BACKREST узел [92272] для TRV CRUISER EFT DESERT RED [A2010TCW4EETI]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [92272]](/upload/schemas/633b3516d4cca8.34344609.gif)
Номер
Наименование детали
Цена
1
SEAT,AUX-ASSY (NB HEATED HG) (inc. 2-19) art. 2506-938
По запросу
2
SEAT, AUX-SUB ASSY (inc. 3-6) art. 2506-940
По запросу
3
COVER,SEAT-PASSENGER (LOWPRO) art. 2506-944
По запросу
4
FOAM,SEAT-PASSENGER (LOWPRO) art. 2506-942
По запросу
5
BASE,SEAT-INNER art. 2406-110
По запросу
6
Staple art. 0624-263
По запросу
7
BASE,SEAT-FASCIA art. 2406-044
По запросу
8
Decal - "Arctic Cat" - White art. 0411-814
По запросу
9
HANDHOLD,LH-HEATED art. 2406-745
По запросу
9
HANDHOLD,RH-HEATED art. 2406-744
По запросу
10
Nut, Hex art. 8432-802
По запросу
11
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
12
SWITCH,WARMER-PASSENGER (09 CRUISER) art. 0409-126
По запросу
13
COVER,SWITCH-HANDHOLD (TRV) art. 2416-042
По запросу
14
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
15
HARNESS,WARMER-SEAT BASE (09 CRUISER) art. 0486-318
По запросу
16
BRACKET,SEAT SUPPORT-ASSEMBLY art. 2516-040
По запросу
17
END CAP,SEAT SUPPORT art. 2406-895
По запросу
18
Винт Arctic Cat art. 0423-538
от 110 ₽
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
SEAT,BOX-STORAGE-ASSY-TRV (inc. 21-22) art. 2506-806
По запросу
21
FOAM,SEAT(STORAGE BOX-TRV) art. 2406-765
По запросу
22
Чехол спинки сиденья Arctic Cat art. 2406-768
По запросу
23
Болт Arctic Cat art. 8408-816
от 110 ₽
24
Кронштейн сиденья спинки пассажира Arctic Cat art. 2506-955
По запросу
