модель 2012 года
- Модель 350
- Код модели ATV 350 CR EFT RED [A2012IRG2BETR]

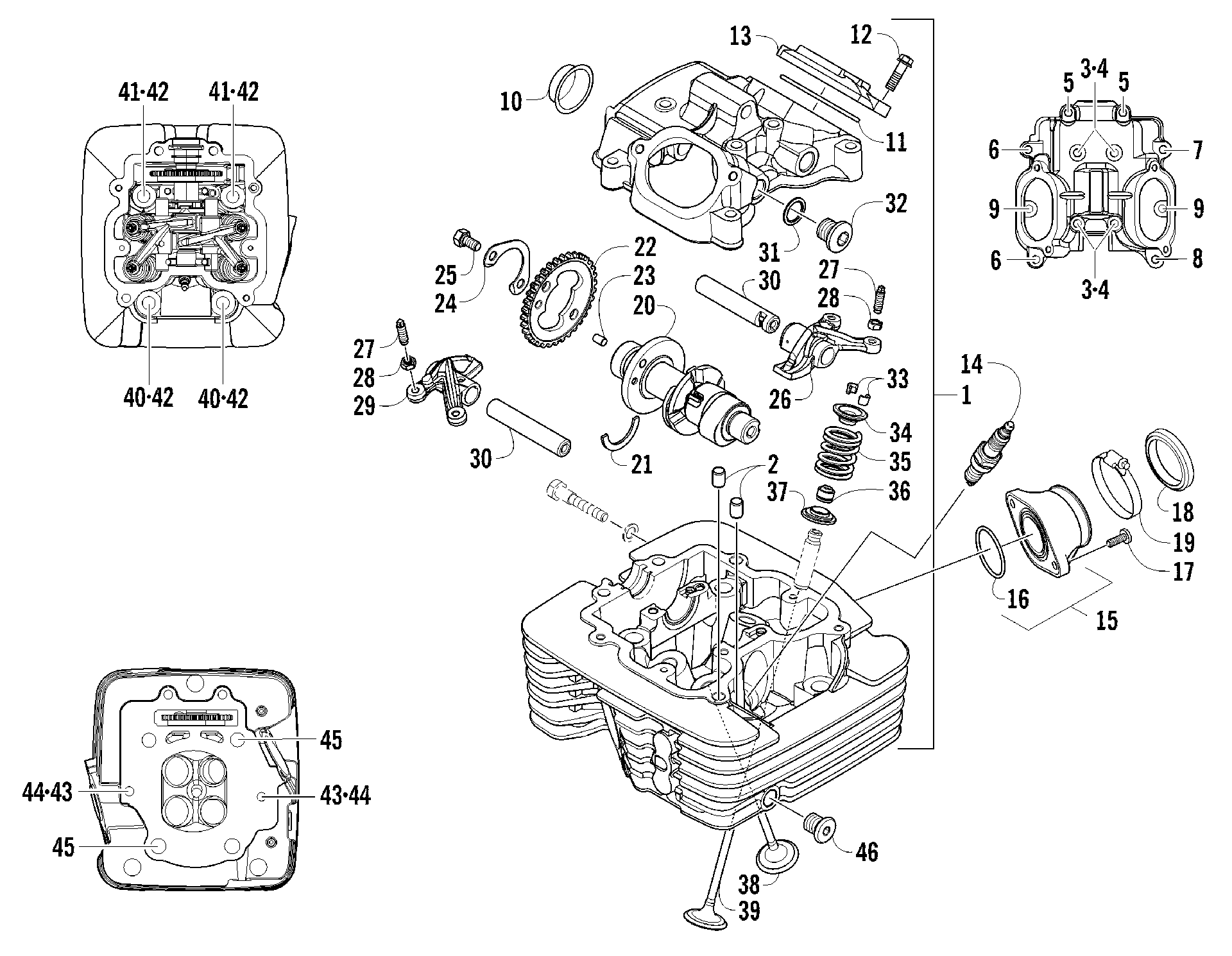

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [100394] для ATV 350 CR EFT RED [A2012IRG2BETR]
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [100394]](/upload/schemas/6335d05918ad78.57537029.gif)
Номер
Наименование детали
Цена
1
CYLINDER HEAD ASSY art. 0808-185
По запросу
2
PIN DOWEL 8*14 art. 3303-341
По запросу
3
SCREW,CAP HFH M#X#X# art. 0826-115
По запросу
4
Сальник Arctic Cat art. 0830-155
от 420 ₽
5
BOLT FLANGE SH M6x1.0x110(replaces 3304-918) art. 3307-057
По запросу
6
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
7
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
8
BOLT,M6X1.0X30 art. 0826-136
По запросу
9
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
10
Крышка ГБЦ Arctic Cat art. 3306-787
от 1 239 ₽
11
ORING,INSPECTION COVER art. 0830-139
По запросу
12
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
13
CAP,INSPECTION COVER art. 0808-111
По запросу
14
Spark Plug (NGK CR8E) NGK CR8E art. 0217-705
от 1 040 ₽
15
Manifold, Intake (inc. 16) art. 3323-228
По запросу
16
O-RING art. 3323-145
По запросу
17
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
18
SOCKET,INLET PIPE art. 3306-151
По запросу
19
Хомут Arctic Cat art. 0423-380
от 550 ₽
20
Camshaft art. 0809-287
По запросу
21
C-RING,CAMSHAFT art. 0809-165
По запросу
22
Sprocket art. 0809-166
По запросу
23
DOWEL,ALIGNMENT,M5 X 8 art. 0829-036
По запросу
24
WASHER,FASTENER-LOCK art. 0828-086
По запросу
25
BOLT HEX 6X12 art. 0826-154
По запросу
26
ARM,VALVE ROCKER,INTAKE-MACHINING art. 0809-145
По запросу
27
SCREW TAPPET ADJUSTING art. 3304-007
По запросу
28
NUT TAPPET ADJUSTING art. 3304-026
По запросу
29
ARM,VALVE ROCKER,EXHAUST-MACHINING art. 0809-149
По запросу
30
SHAFT,ROCKER ARM art. 0809-151
По запросу
31
Шайба Arctic Cat art. 0830-143
По запросу
32
PLUG,ROCKER ARM art. 0831-053
По запросу
33
COTTER VALVE art. 3303-044
По запросу
34
RETAINER, SPRING art. 0809-142
По запросу
35
SPRING,VALVE art. 0809-140
По запросу
36
Маслосъемный колпачок Arctic Cat art. 0809-190
от 1 334 ₽
37
SEAT,VALVE SPRING art. 0809-141
По запросу
38
VALVE,INTAKE art. 0809-188
По запросу
39
VALVE,EXHAUST art. 0809-189
По запросу
40
BOLT,ACS-HFH M10 ( ) art. 0826-062
По запросу
41
BOLT,ACS-HFH M10 ( ) art. 0826-061
По запросу
42
WASHER, CYLINDER HEAD NUT art. 0828-044
По запросу
43
SCREW, STUD art. 0827-019
По запросу
44
NUT FLANGE 8MM art. 3303-332
По запросу
45
DOWEL,SLEEVE,DIA 13x22 art. 0829-013
По запросу
46
BOLT SEALING 12MM art. 3303-656
По запросу
