модель 2012 года
- Модель 350
- Код модели ATV 350 CR EFT RED [A2012IRG2BETR]

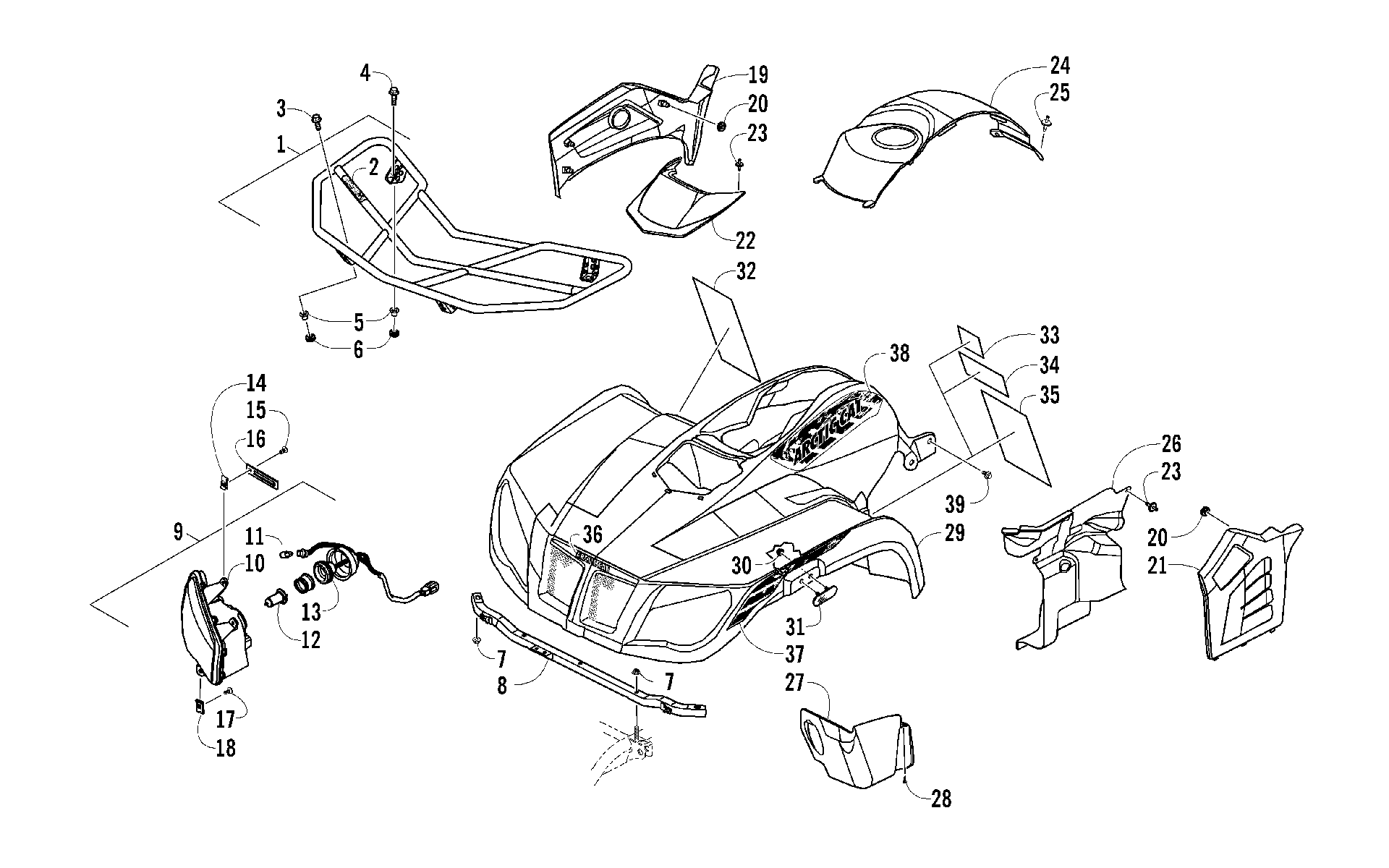

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [96326] для ATV 350 CR EFT RED [A2012IRG2BETR]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [96326]](/upload/schemas/6335d6d91c9de1.40067467.gif)
Номер
Наименование детали
Цена
1
Rack, Front - Assembly (inc. 2) art. 3306-330
По запросу
2
DECAL,WARNING RACK (75LB) art. 1411-681
По запросу
3
BOLT,M8*25 art. 3313-522
По запросу
4
BOLT,FLANGE 8*50 art. 3313-713
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
NUT FLANGE 8MM art. 3304-668
По запросу
8
TUBE,REAR MOUNT-FRONT RACK-PAINTED art. 3313-469
По запросу
9
LIGHT ASS'Y R HEAD (inc. 10-13) art. 3306-268
По запросу
9
LIGHT ASS'Y L HEAD (inc. 10-13) art. 3306-269
По запросу
10
UNIT HEAD LIGHT R art. 3306-270
По запросу
10
UNIT HEAD LIGHT L art. 3306-271
По запросу
11
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
12
BULB HEAD LIGHT art. 3303-846
По запросу
13
SOCKET COMP art. 3306-272
По запросу
14
NUT CLIP 5MM art. 3304-061
По запросу
15
BOLT WASH 5*16 art. 3304-029
По запросу
16
CLIP 2*70 art. 3304-157
По запросу
17
BOLT WASHER 6*20 art. 3304-586
По запросу
18
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
19
PANEL,SIDE-RH art. 3313-752
По запросу
20
Втулка Arctic Cat art. 0423-678
от 326 ₽
21
PANEL,SIDE-LH art. 3313-753
По запросу
22
ACCESS PANEL,ELECTRIC (BLACK) art. 3306-404
По запросу
23
CLIP MUDGUARD art. 3303-592
По запросу
24
COVER,TANK (RED) art. 3306-280
По запросу
25
CLIP FENDER art. 3304-057
По запросу
26
PANEL SPLASH-RIGHT art. 3313-756
По запросу
26
Panel, Splash - Front - Left art. 3313-861
По запросу
27
SHIELD LINKAGE art. 3313-754
По запросу
28
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
29
Panel, Fender Front - Red art. 3306-283
По запросу
30
NUT FLANGE 5MM(G) art. 3304-774
По запросу
31
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
32
DECAL,WARNING-PRE RIDE(AE) art. 1411-250
По запросу
33
DECAL,WARNING HILL art. 0411-835
По запросу
34
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
35
DRIVE WARNING LIST ON ROAD (ACE) art. 3304-806
По запросу
36
DECAL,FRONT-"ARCTIC CAT" (350/425) art. 2411-501
По запросу
37
DECAL,FENDER-FRONT-RH (350/425 CR) art. 2411-618
По запросу
37
DECAL,FENDER-FRONT-LH (350/425 CR) art. 2411-619
По запросу
38
DECAL,SIDE-RH (350/425) art. 2411-620
По запросу
38
DECAL,SIDE-LH (350/425) art. 2411-621
По запросу
39
BOLT WASHER 8*16 art. 3305-783
По запросу
