модель 2012 года
- Модель 350
- Код модели ATV 350 CR EFT RED [A2012IRG2BETR]

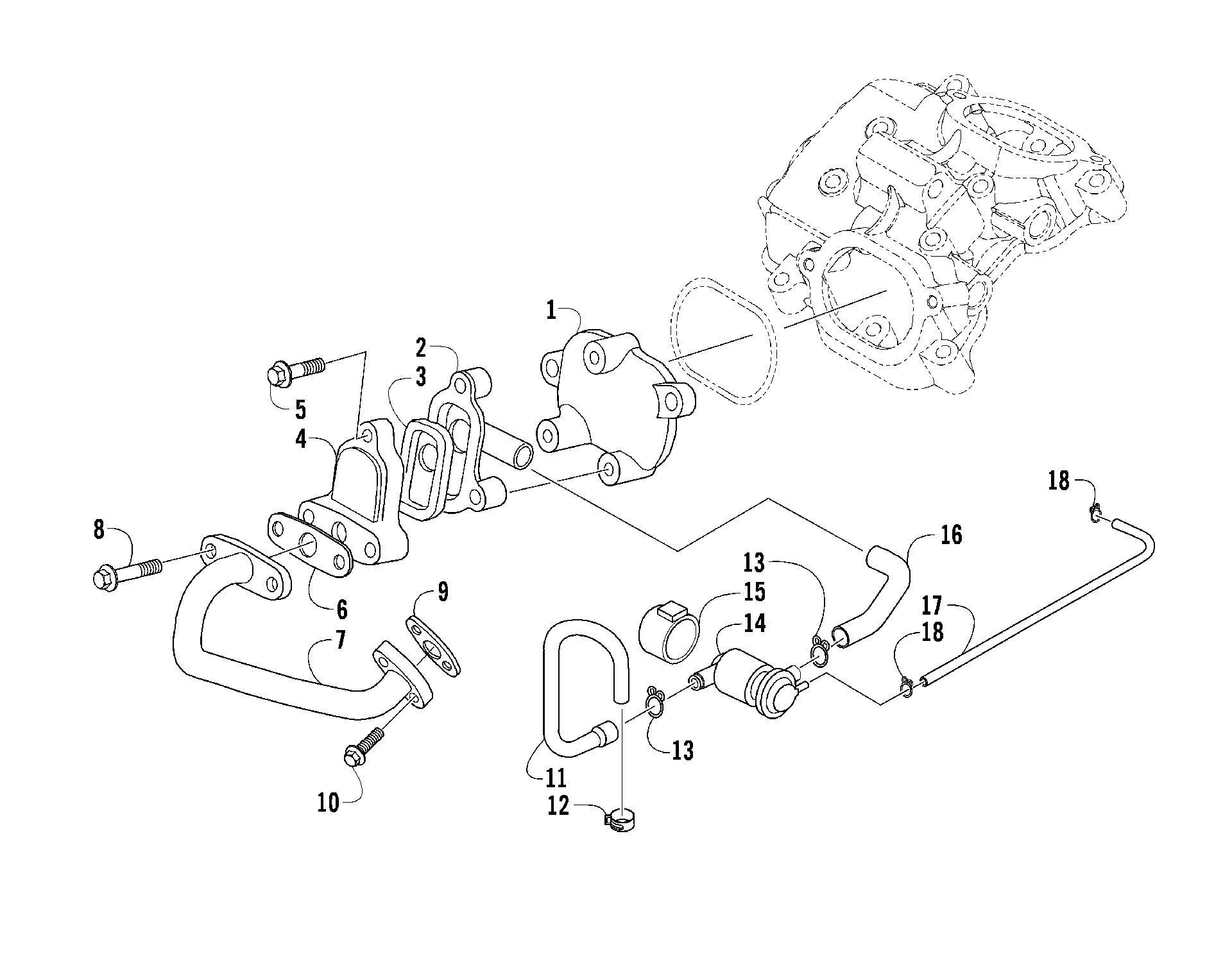

Схема узла лепесткового клапана [96074] для ATV 350 CR EFT RED [A2012IRG2BETR]
Схема
Детали
![Узел лепесткового клапана [96074]](/upload/schemas/6335ed1ff255d0.04057991.gif)
Номер
Наименование детали
Цена
1
CAP,INSP COVER-REED VALVE art. 0808-186
По запросу
2
COVER,REED VALVE art. 0808-187
По запросу
3
REED VALVE COMP LDV 52*27* art. 3305-587
По запросу
4
BODY,REED VALVE art. 0808-188
По запросу
5
BOLT FLANGE 6*35 art. 3303-362
По запросу
6
GASKET,A/I PIPE art. 0830-190
По запросу
7
PIPE COMP,AIR art. 3313-595
По запросу
8
BOLT FLANGE 6*50 (RB 3307-198)(replaces 3303-363) art. 3307-198
По запросу
9
GASKET A/I PIPE art. 3303-732
По запросу
10
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
11
DUCT,AIR-AICV art. 3313-737
По запросу
12
CLAMP D18 TUBE art. 3304-167
По запросу
13
CLIP BREATHER TUBE art. 3303-712
По запросу
14
Vacuum, Air - Assembly art. 3313-734
По запросу
15
RUBBER AICV MOUNT art. 3305-355
По запросу
16
DUCT,AICV-REED VALVE art. 3313-736
По запросу
17
TUBE,VACUUM ASSY (inc. 18) art. 3313-735
По запросу
18
CLIP B7 TUBE art. 3304-161
По запросу
