модель 2012 года
- Модель 350
- Код модели ATV 350 CR EFT RED [A2012IRG2BETR]

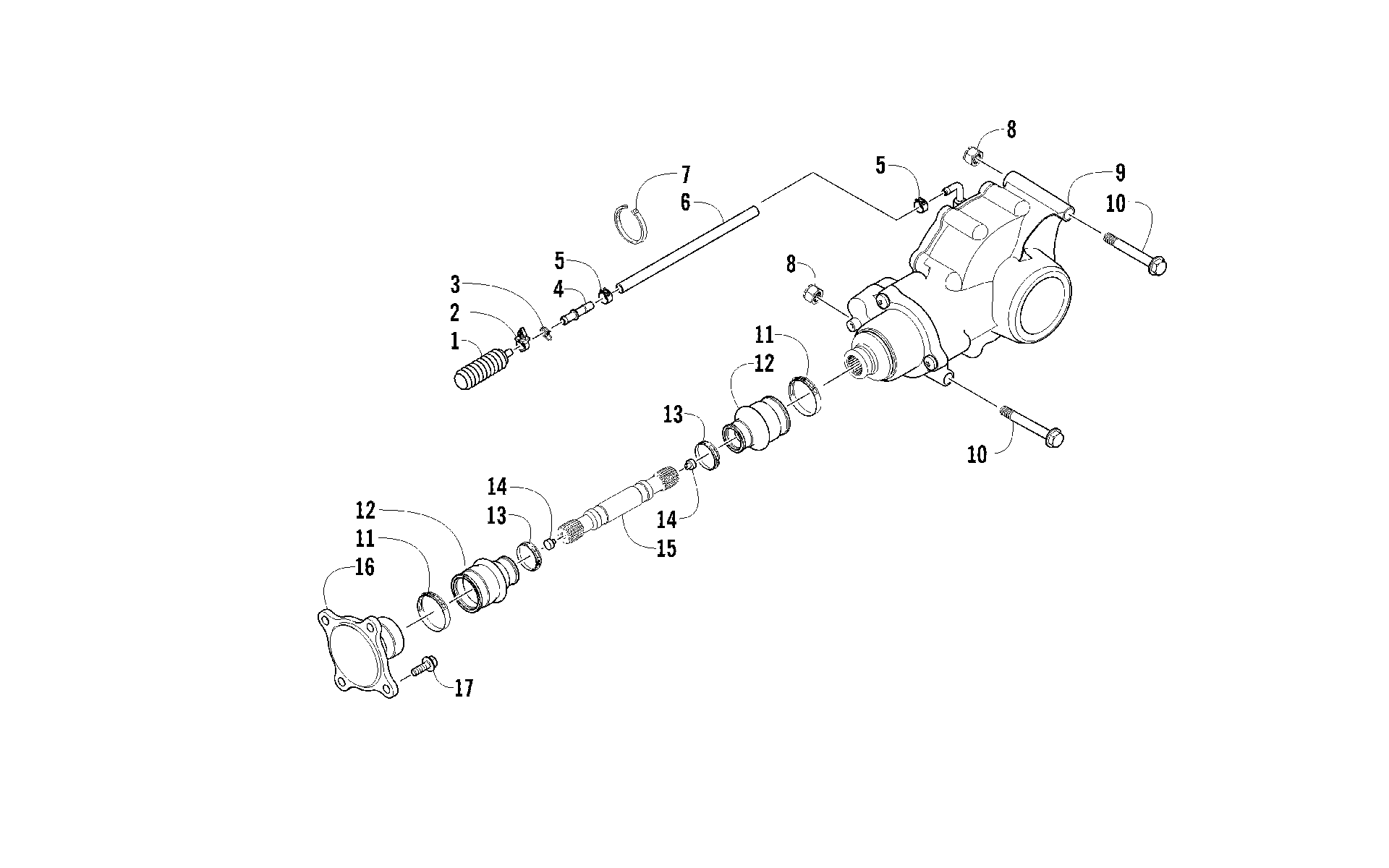

Схема трансмиссии ASSEMBLY [96070] для ATV 350 CR EFT RED [A2012IRG2BETR]
Схема
Детали
![Трансмиссия ASSEMBLY [96070]](/upload/schemas/6335d1f2ae6380.73033630.gif)
Номер
Наименование детали
Цена
1
BREATH TUBE RR GEAR ASSY art. 3313-796
По запросу
2
ROUTING CLIP,SNAP-IN art. 3323-152
По запросу
3
CLIP B10 TUBE art. 3303-349
По запросу
4
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
5
CLAMP D9.5 TUBE art. 3313-684
По запросу
6
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
7
Зажим Arctic Cat art. 0123-788
По запросу
8
NUT U 10MM art. 3304-031
По запросу
9
GEARCASE REAR ASSEMBLY art. 3306-023
По запросу
10
BOLT FLANGE 10*110 art. 3305-787
По запросу
11
CLAMP BOOT art. 3313-776
По запросу
12
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
13
CLAMP 30MM-BOOT art. 3313-777
По запросу
14
BUMPER DRIVESHAFT art. 3313-783
По запросу
15
SHAFT,PROPELLER-REAR art. 3313-773
По запросу
16
FLANGE OUTPUT art. 3313-774
По запросу
17
BOLT FLANGE 8*20 art. 3304-565
По запросу
