модель 2012 года
- Модель TRV 400
- Код модели TRV 400 RED [A2012TBG4BUSR]

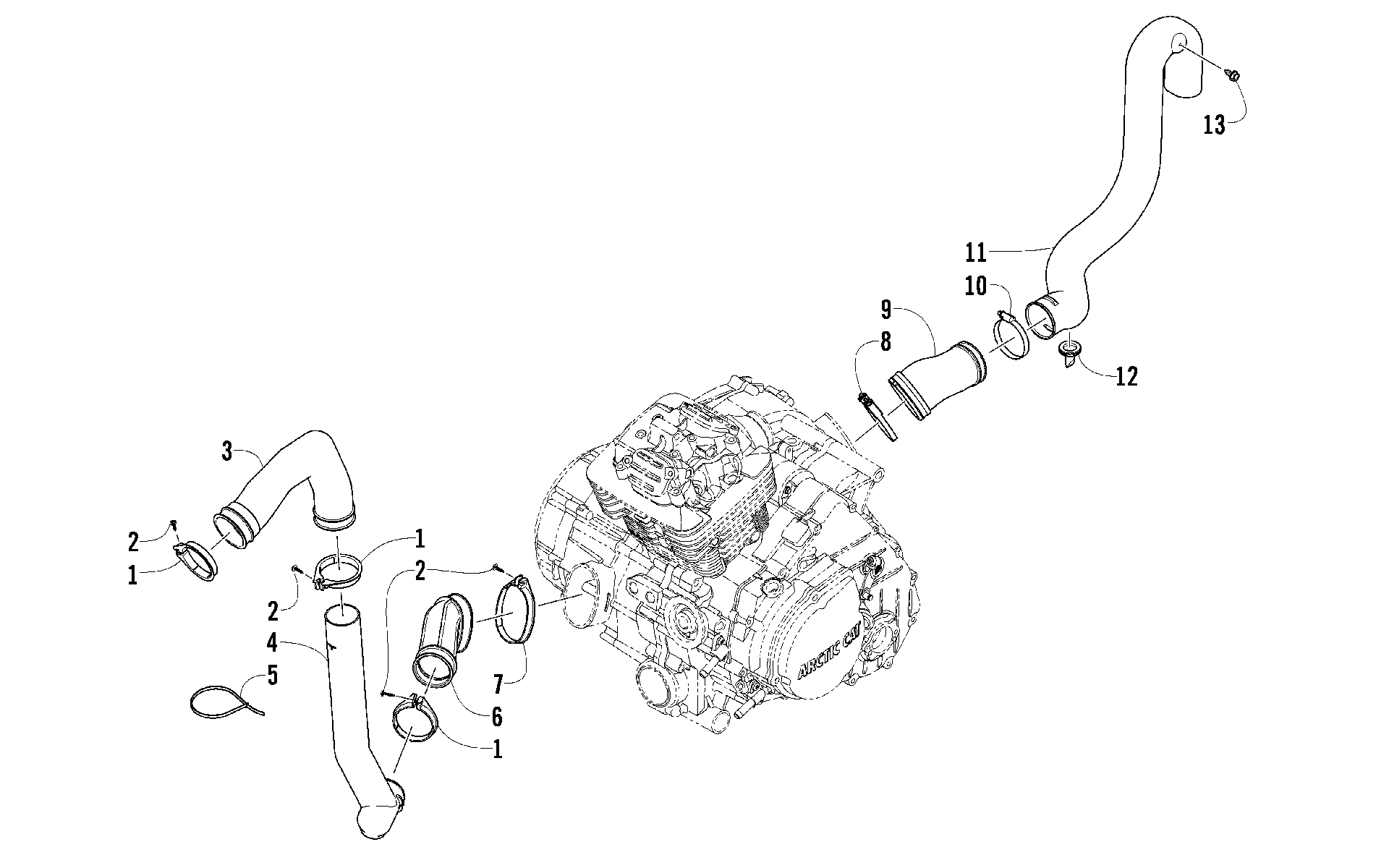

Схема узла охлаждения ремня/картера [92396] для TRV 400 RED [A2012TBG4BUSR]
Схема
Детали
![Узел охлаждения ремня/картера [92396]](/upload/schemas/63369adc395786.77618323.gif)
Номер
Наименование детали
Цена
1
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
2
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
3
Патрубок входа вариатора Arctic Cat art. 0413-092
от 6 321 ₽
4
DUCT,AIR IN-ROUTED art. 0513-027
По запросу
5
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
6
BOOT,DUCT AIR IN art. 0413-222
По запросу
7
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
8
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
9
BOOT,DUCT-AIR OUT art. 0413-231
По запросу
10
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
11
DUCT,BELT COOLING-REAR art. 0413-106
По запросу
12
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
13
Screw, Self-Tapping art. 0623-301
По запросу
