модель 2012 года
- Модель TRV 400
- Код модели TRV 400 RED [A2012TBG4BUSR]

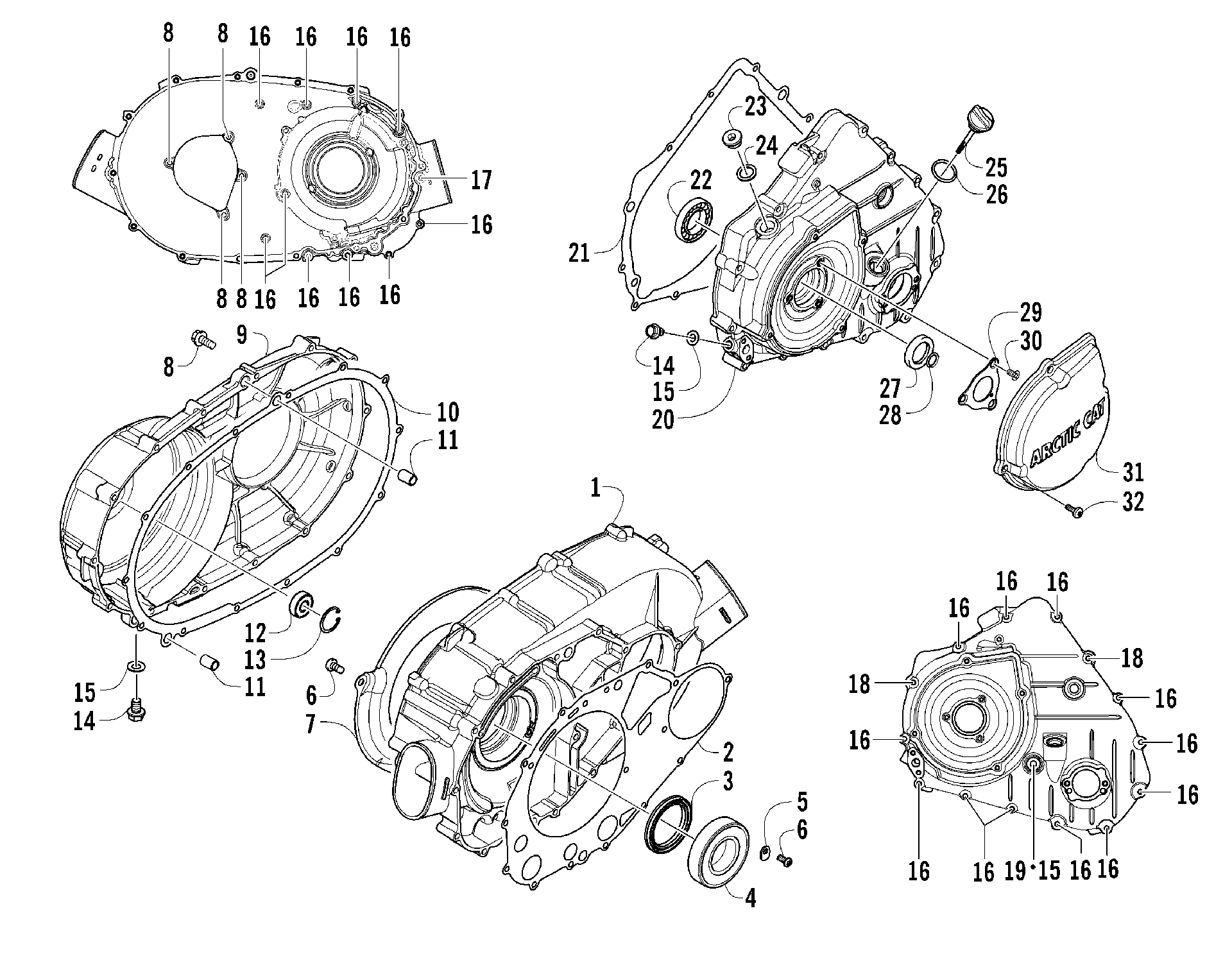

Схема узла крышки сцепления/ремня/магнето [98491] для TRV 400 RED [A2012TBG4BUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [98491]](/upload/schemas/63369c1e70e520.65299378.gif)
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 0806-026
По запросу
2
Прокладка генератора Arctic Cat art. 0830-055
По запросу
3
Сальник Arctic Cat 40х80х9 art. 0830-157
По запросу
4
Подшипник Arctic Cat art. 0832-071
от 690 ₽
5
RETAINER,BEARING art. 0822-104
По запросу
6
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
7
PLATE AIR INTAKE art. 0806-103
По запросу
8
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
9
Cover, V-Belt art. 0806-027
По запросу
10
Прокладка Arctic Cat art. 0830-056
от 4 694 ₽
11
PIN,DOWEL art. 0829-046
По запросу
12
BEARING,CONRAD-6201 art. 0832-023
По запросу
13
CIR CLIP IN 32 art. 3303-347
По запросу
14
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
15
WASHER 8MM art. 3303-591
По запросу
16
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
17
ACS SCREW,HFH-M6-1x80 art. 0826-066
По запросу
18
BOLT FLANGE SH 6*50 (RB 3307-062)(replaces 3304-191) art. 3307-062
По запросу
19
BOLT,FLANGE 8X140 art. 0826-068
По запросу
20
COVER, MAGNETO art. 0806-028
По запросу
21
Прокладка магнето Arctic Cat art. 0830-057
от 5 250 ₽
22
BEARING,CONRAD S/R-47 X 25 X 8 art. 0832-053
По запросу
23
PLUG,TDC CHECK art. 0806-099
По запросу
24
WASHER,CRUSH 16 X 22 X 2 art. 0830-141
По запросу
25
STICK, OIL LEVEL (inc. 26) art. 0806-029
По запросу
26
O-RING 18*3 art. 3304-102
По запросу
27
KIT,SEAL art. 0837-015
По запросу
28
O-RING,STARTER CUP art. 0830-153
По запросу
29
RETAINER,OIL SEAL art. 0805-178
По запросу
30
SCREW,PFH,M6X1X8 art. 0826-145
По запросу
31
COVER,MAGNETO-OUTER art. 0820-066
По запросу
32
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
