модель 2012 года
- Модель TRV 400
- Код модели TRV 400 RED [A2012TBG4BUSR]

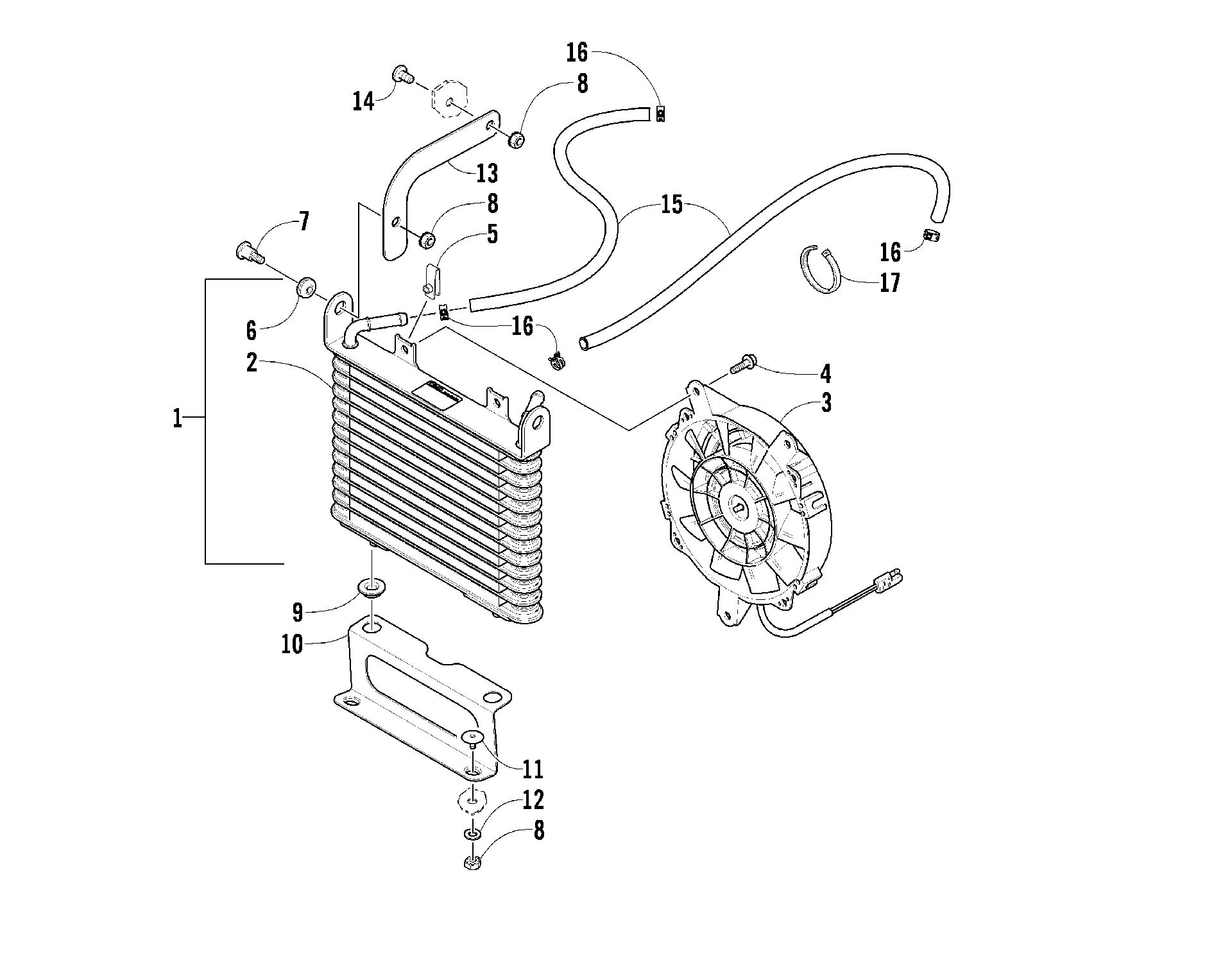

Схема системы охлаждения ASSEMBLY [90853] для TRV 400 RED [A2012TBG4BUSR]
Схема
Детали
![Система охлаждения ASSEMBLY [90853]](/upload/schemas/63369d58038d45.76944290.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL-ASSEMBLY (inc. 2-6) art. 0513-026
По запросу
2
COOLER,OIL art. 0413-224
По запросу
3
FAN,COOLING-6" art. 0413-145
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
Clip, U-Nut art. 0423-031
По запросу
6
GROMMET(LV 11378) art. 0423-030
По запросу
7
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
8
Nut art. 0623-038
от 110 ₽
9
Bushing art. 0423-028
По запросу
10
BRKT,MTG LOWER-OIL COOLER-PTD art. 0513-021
По запросу
11
Винт Arctic Cat art. 0423-101
от 263 ₽
12
Washer art. 8050-222
По запросу
13
BRKT,MTG UPPER-OIL COOLER-PTD art. 0513-020
По запросу
14
Screw, Machine art. 8476-612
По запросу
15
Hose, Oil art. 0410-044
По запросу
16
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
17
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
