модель 2012 года
- Модель TRV 400
- Код модели TRV 400 RED [A2012TBG4BUSR]

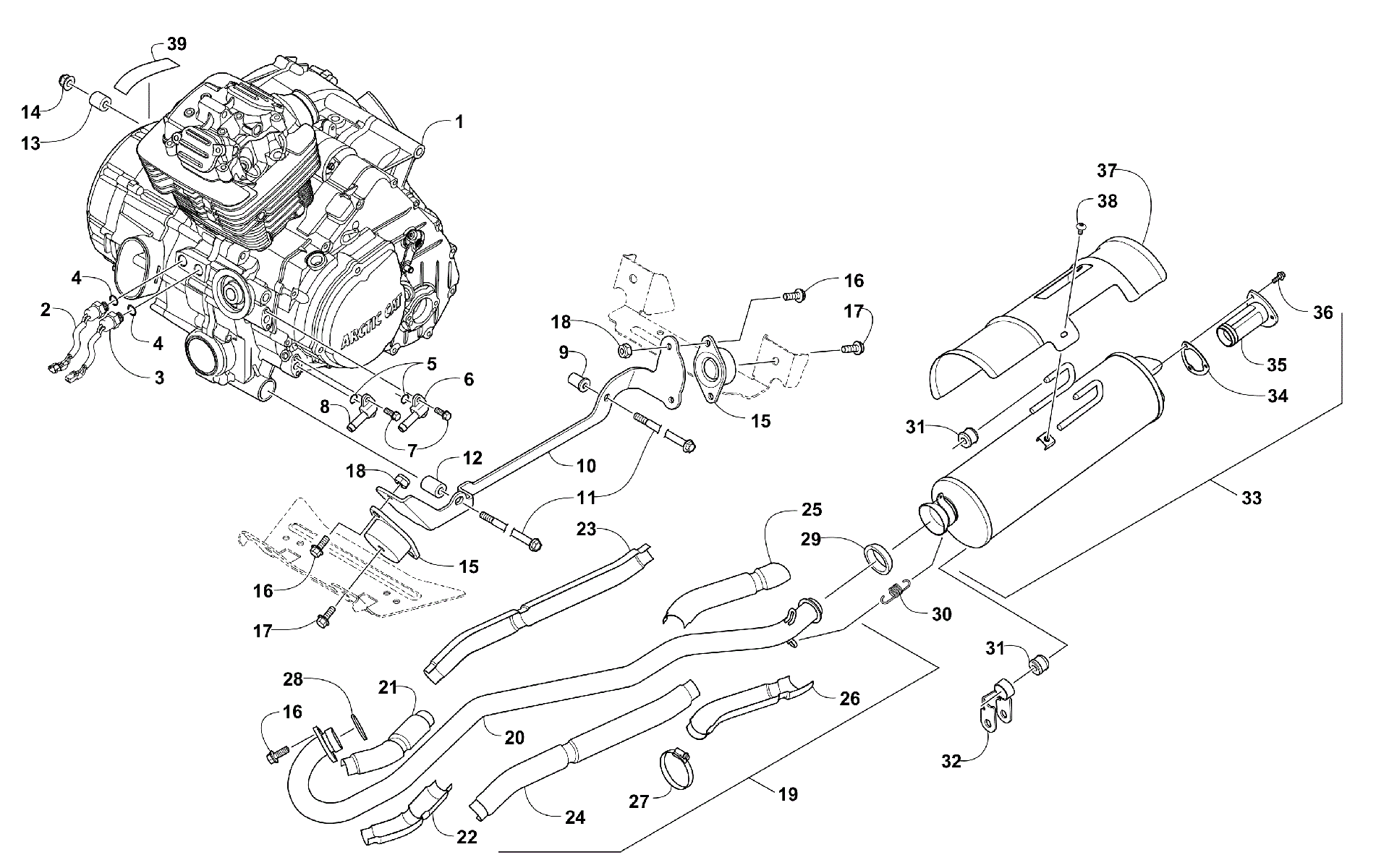

Схема двигателя AND EXHAUST [96312] для TRV 400 RED [A2012TBG4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [96312]](/upload/schemas/6336a84e4427a1.38706797.gif)
Номер
Наименование детали
Цена
1
ENGINE,366 (inc. 2-8) art. 3313-400
По запросу
2
SWITCH,TEMP-FAN art. 3313-432
По запросу
3
SWITCH,TEMP-LIGHT art. 3313-431
По запросу
4
O-RING,TEMP SWITCH (13.5X1.5) art. 0830-180
По запросу
5
Кольцо резиновое 10.72 X 2.62 Arctic Cat art. 0830-172
от 326 ₽
6
FITTING,OIL art. 0812-059
По запросу
7
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
8
Фитинг маслопровода Arctic Cat art. 0812-060
от 1 901 ₽
9
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
10
BRACKET,ENGINE-RH-BLACK art. 1506-740
По запросу
10
BRACKET,ENGINE-LH-BLACK art. 1506-741
По запросу
11
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
12
Втулка art. 1423-025
от 1 092 ₽
13
SPACER,ENGINE MOUNT art. 0408-020
По запросу
14
Гайка Arctic Cat art. 8428-002
от 310 ₽
15
Подушка двигателя Arctic Cat art. 2406-065
По запросу
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
SCREW,CAP-HFH M10X1.25X12 CL8.8 Z&Y art. 8408-012
от 840 ₽
18
Nut, Hex art. 8432-802
По запросу
19
PIPE,EXHAUST-ASSEMBLY (inc. 20-27) art. 0512-262
По запросу
20
Pipe, Exhaust art. 0512-281
По запросу
21
SHIELD,EXHAUST-UPPER art. 0412-292
По запросу
22
SHIELD,EXHAUST-LOWER art. 0412-293
По запросу
23
SHIELD,EXHAUST-INNER art. 0412-294
По запросу
24
SHIELD,EXHAUST-OUTER art. 0412-295
По запросу
25
SHIELD,EXHAUST art. 0412-283
По запросу
26
SHIELD,EXHAUST art. 0412-282
По запросу
27
Clamp, Hose art. 0423-317
По запросу
28
SEAL,EXHAUST PIPE art. 0412-007
По запросу
29
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
30
Пружина Arctic Cat art. 0612-668
от 683 ₽
31
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
32
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
33
MUFFLER,PAINTED (inc. 34-36) art. 0512-306
По запросу
34
GASKET,SPARK ARRESTER art. 0412-313
По запросу
35
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
36
Screw, Cap art. 8408-616
По запросу
37
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
38
Screw, Machine art. 8477-610
По запросу
39
Decal, Warning art. 0411-426
По запросу
