модель 2012 года
- Модель XC 450
- Код модели XC 450 EFT BLACK [A2012KCK4CETP]

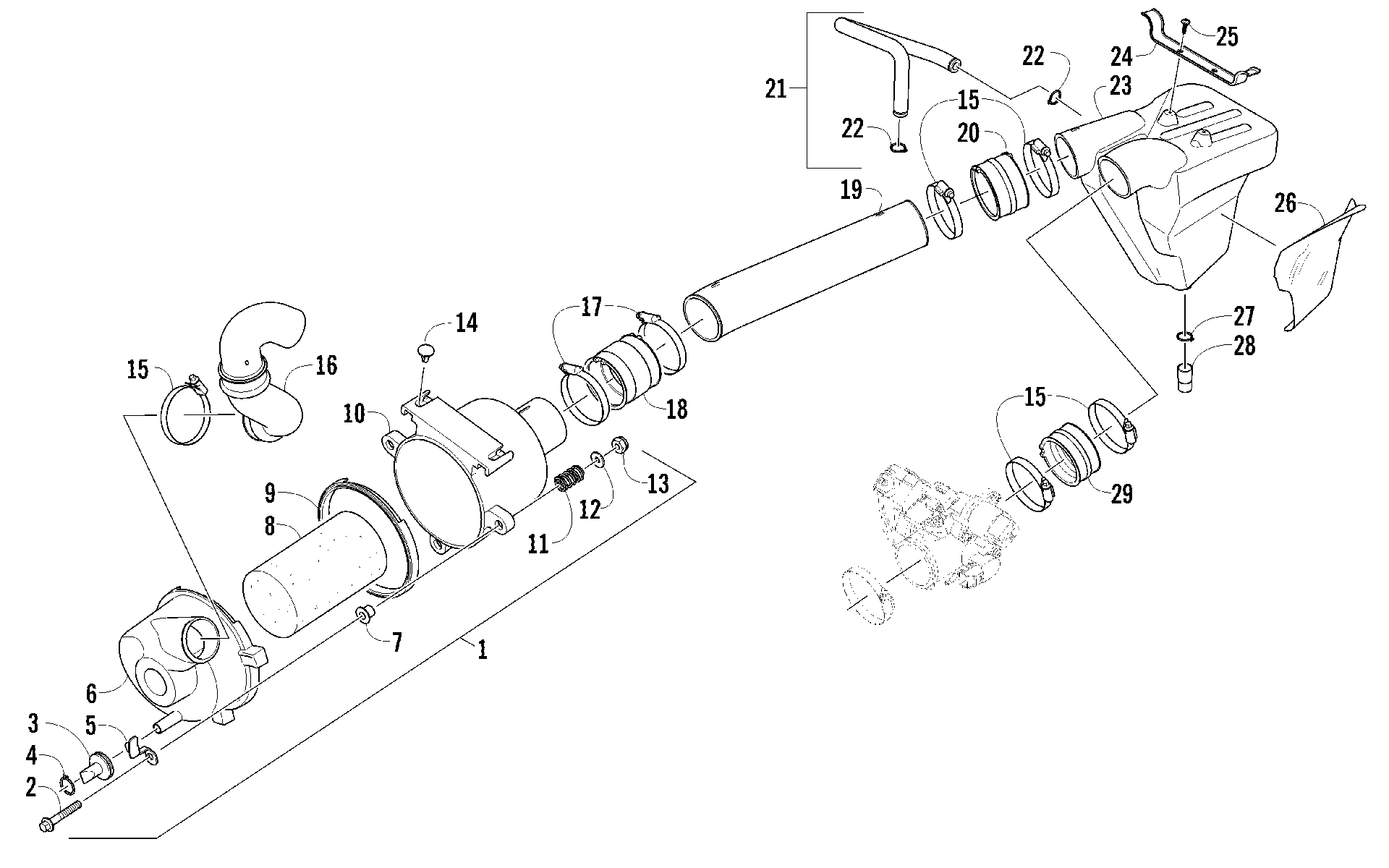

Схема воздушный впуск ASSEMBLY [96409] для XC 450 EFT BLACK [A2012KCK4CETP]
Схема
Детали
![Воздушный впуск ASSEMBLY [96409]](/upload/schemas/63369807992e54.22281343.gif)
Номер
Наименование детали
Цена
1
AIR BOX-ASSEMBLY (inc. 2-13) art. 3313-395
По запросу
2
Screw, Cap art. 8408-850
По запросу
3
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
4
CLAMP,D 12.5 art. 3313-705
По запросу
5
LATCH,AIR BOX art. 3313-375
По запросу
6
COVER,AIR BOX-CYCLONIC art. 3313-376
По запросу
7
SPACER STEEL art. 3313-853
По запросу
8
Element, Air Filter art. 3313-378
По запросу
9
GASKET,AIR BOX art. 3313-446
По запросу
10
BODY,AIR BOX-CYCLINDER art. 3313-377
По запросу
11
SPRING,SHIFT,LEVER art. 0402-678
По запросу
12
Washer art. 8050-222
По запросу
13
NUT U FLANGE 8MM art. 3303-269
По запросу
14
CLIP,MUDGUARD art. 3305-448
По запросу
15
Хомут Arctic Cat art. 0423-380
от 550 ₽
16
BOOT INTAKE-AIR BOX art. 3313-816
По запросу
17
CLAMP D70 art. 3313-817
По запросу
18
BOOT,DUCT- AIR CHAMBER art. 3313-275
По запросу
19
DUCT,INTAKE-CARB art. 3313-063
По запросу
20
BOOT, CHAMBER-DUCT art. 3313-274
По запросу
21
HOSE,CRANK CASE VENT (inc. 22) art. 3313-397
По запросу
22
CLAMP D18 TUBE art. 3304-167
По запросу
23
CHAMBER,AIR INTAKE art. 3313-224
По запросу
24
BRACKET,MOUNT-AIR CHAMBER art. 3313-356
По запросу
25
BOLT WASHER 5*12 art. 3304-409
По запросу
26
SHIELD,RH art. 3313-362
По запросу
27
CLAMP,D 14.8 art. 3313-706
По запросу
28
CAP,DRAIN PIPE art. 3313-543
По запросу
29
BOOT CARB-CHAMBER art. 3306-309
По запросу
