модель 2012 года
- Модель XC 450
- Код модели XC 450 EFT BLACK [A2012KCK4CETP]

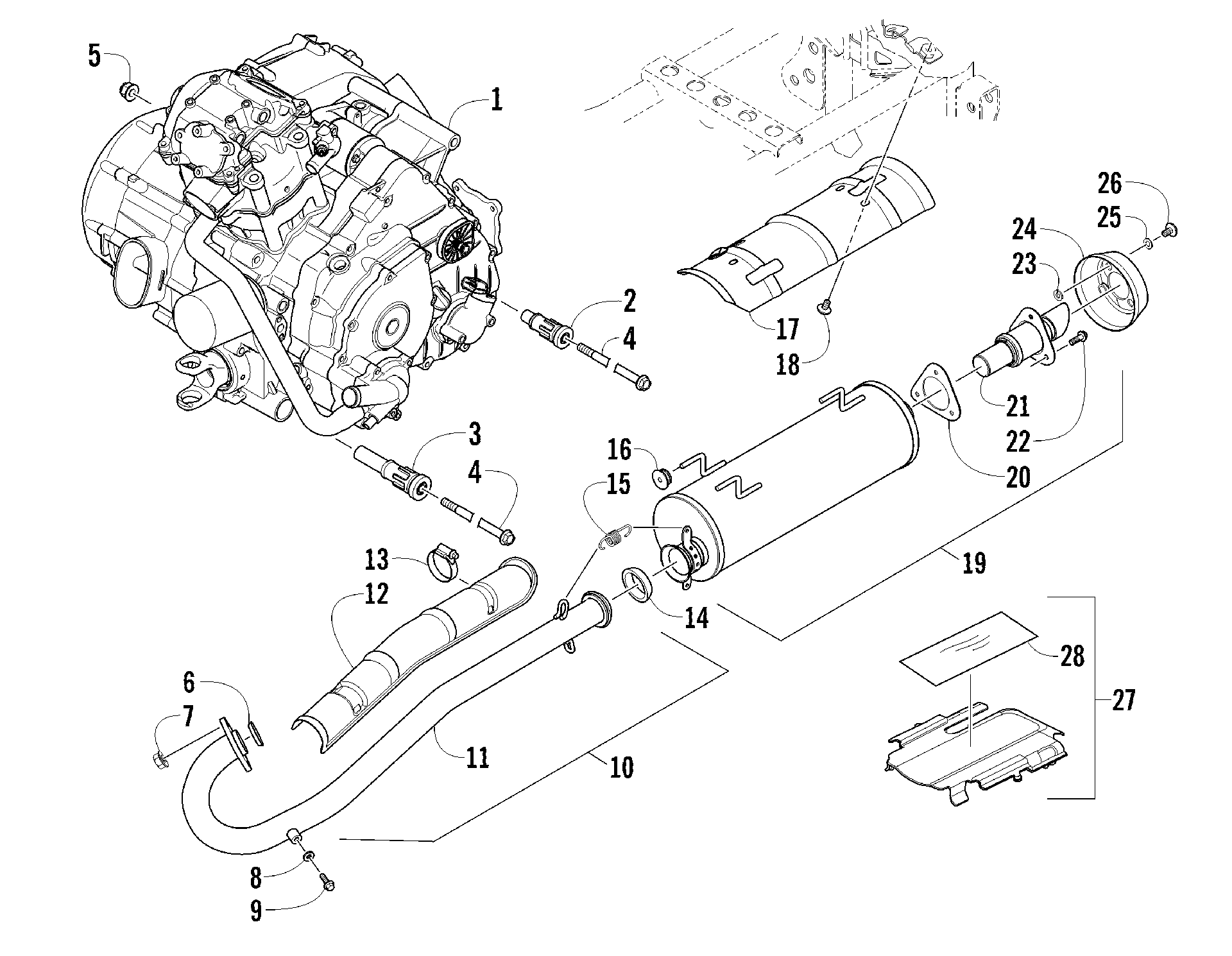

Схема двигателя AND EXHAUST [96028] для XC 450 EFT BLACK [A2012KCK4CETP]
Схема
Детали
![Двигатель AND EXHAUST [96028]](/upload/schemas/6336a9ad2c01f4.57732290.gif)
Номер
Наименование детали
Цена
1
ENGINE,450 KD W/ RUBBER MOUNTS-PACK (inc. 2-3) art. 3313-836
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
BOLT,HFH M10-1.25X185 CL10.9 ZY art. 3323-174
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
7
NUT FLANGE 8MM art. 3303-332
По запросу
8
WASHER art. 3305-773
По запросу
9
Screw, Cap art. 3306-629
По запросу
10
Pipe, Exhaust - Assembly (inc. 11-13) art. 3306-369
По запросу
11
PIPE COMP EXHAUST-BLACK art. 3306-313
По запросу
12
SHIELD,EXHAUST PIPE art. 3313-025
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
GASKET EXH TAILPIPE art. 3306-315
По запросу
15
Пружина Arctic Cat art. 0612-668
от 683 ₽
16
GROMMET,MUFFLER art. 3313-264
По запросу
17
Cover, Muffler art. 3313-026
По запросу
18
BOLT,WASHER 6*12 art. 3313-711
По запросу
19
Muffler - Assembly (inc. 20-22) art. 3306-628
По запросу
20
GASKET,SPARK ARRESTER art. 3313-708
По запросу
21
SPARK ARRESTER WELDMENT art. 3306-493
По запросу
22
BOLT,FLANGE 8*16 art. 3313-710
По запросу
23
WASHER SPRING 6MM art. 3304-140
По запросу
24
TAIL CAP MUFFLER (PTD FLAT) art. 3306-494
По запросу
25
WASHER PLAIN 6MM art. 3306-496
По запросу
26
SCREW PAN 6*14 art. 3306-495
По запросу
27
Shield, Gearcase (inc. 28) art. 3313-596
По запросу
28
FOIL,PROTECTIVE art. 3306-582
По запросу
