модель 2012 года
- Модель XC 450
- Код модели XC 450 EFT BLACK [A2012KCK4CETP]

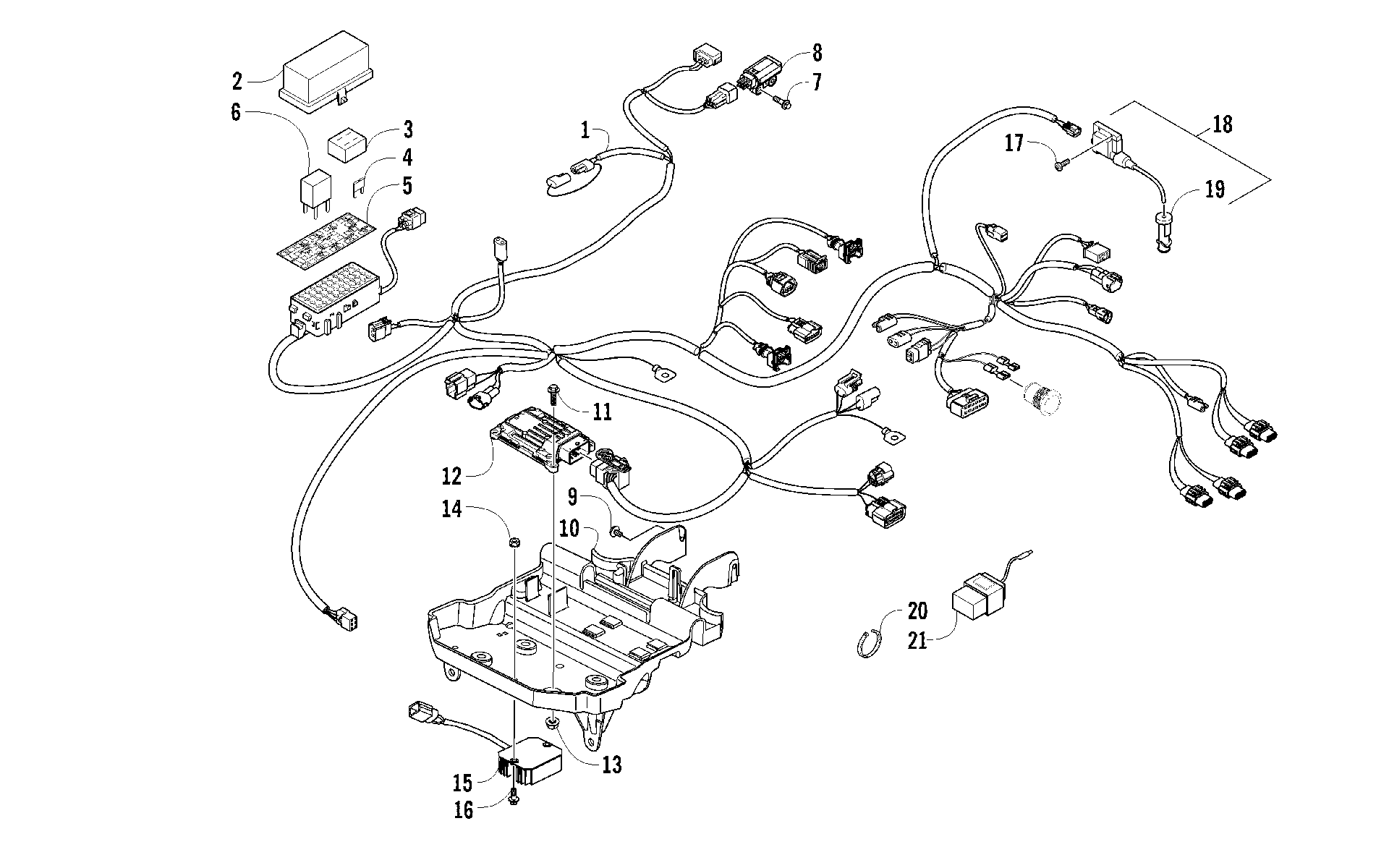

Схема жгута проводов ASSEMBLY [96029] для XC 450 EFT BLACK [A2012KCK4CETP]
Схема
Детали
![Жгут проводов ASSEMBLY [96029]](/upload/schemas/6336cb06b05765.80916042.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-6) art. 3306-630
По запросу
2
COVER, PDM - ASSY art. 0530-008
По запросу
3
Holder, Fuse art. 0430-037
По запросу
4
BLADE FUSE 30A art. 3304-212
По запросу
4
Fuse - 10 Amp art. 0430-032
По запросу
4
Fuse - 15 Amp art. 0430-031
По запросу
5
DECAL,PDM (2011 425/XC 450) art. 2411-566
По запросу
6
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
6
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
7
SCREW WASHER 4*22 art. 3306-327
По запросу
8
SENSOR ANGLE DETECT art. 3306-325
По запросу
9
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
10
TRAY ELECTRICAL art. 3306-454
По запросу
11
BOLT WASHER 6*20 art. 3304-586
По запросу
12
KIT,ECU art. 0530-110
По запросу
13
NUT LOCK art. 3304-431
По запросу
14
Nut, Flange art. 3304-654
По запросу
15
Regulator, Voltage art. 3306-517
По запросу
16
BOLT FLANGE 6*16 art. 3305-344
По запросу
17
BOLT WASHER 4*25 art. 3306-326
По запросу
18
Coil, Ignition - Assembly (w/Cap) (inc. 19) art. 0824-073
По запросу
19
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
20
BAND OIL HANDLE art. 3303-289
По запросу
21
HAZARD CONTROL UNIT (ACE) art. 3304-778
По запросу
