модель 2012 года
- Модель XC 450
- Код модели XC 450 EFT BLACK [A2012KCK4CETP]

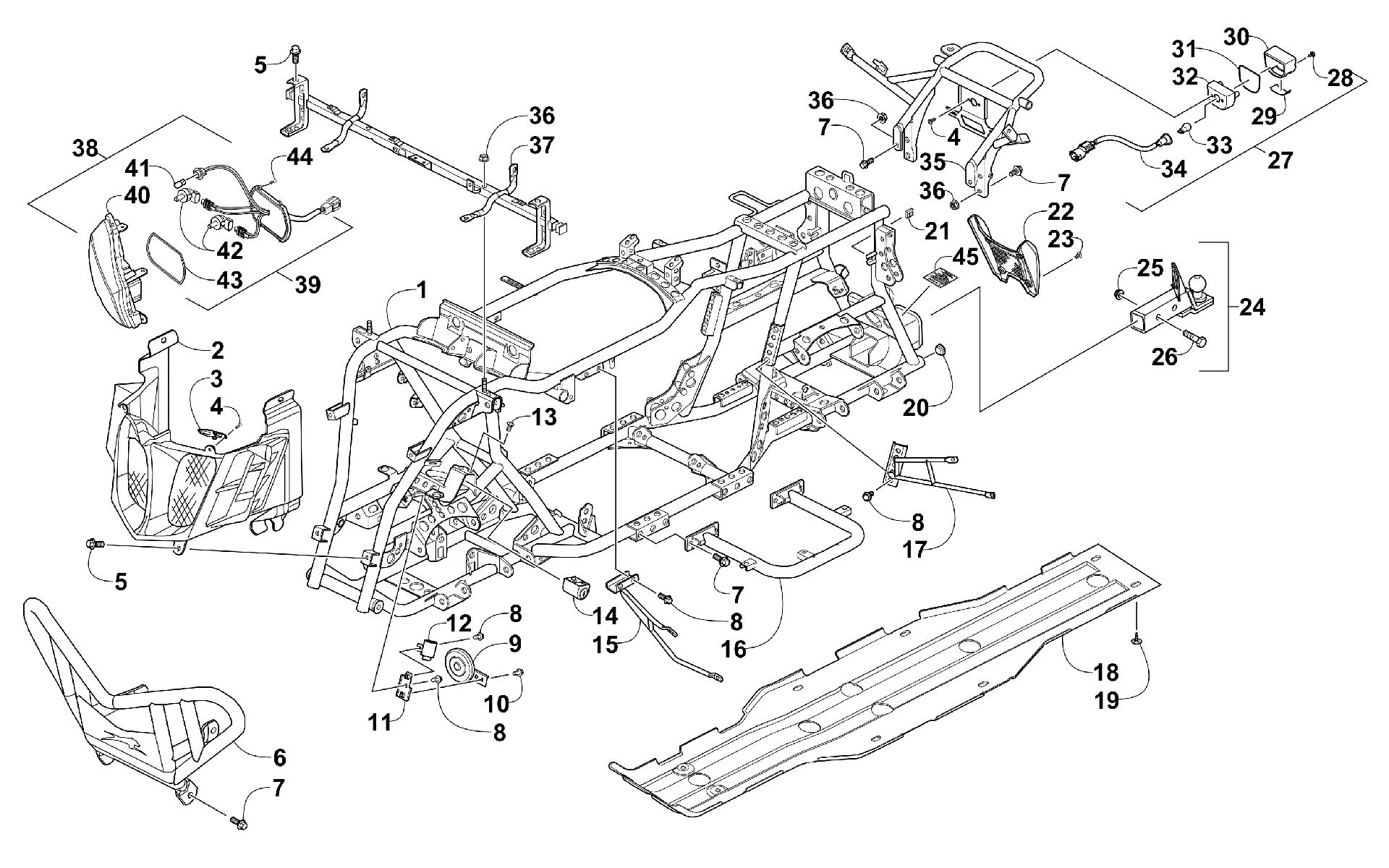

Схема bUMPER, FRAME, и HEADLIGHT ASSEMBLIES [96020] для XC 450 EFT BLACK [A2012KCK4CETP]
Схема
Детали
![BUMPER, FRAME, и HEADLIGHT ASSEMBLIES [96020]](/upload/schemas/63369b6fdaee18.14603265.gif)
Номер
Наименование детали
Цена
1
BODY COMP..FRAME art. 3306-632
По запросу
2
FASCIA,LOWER-FRONT art. 3306-453
По запросу
3
STAY,FRONT art. 3306-541
По запросу
4
SCREW TAPPING 4*12 art. 3304-651
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
BUMPER,FRONT art. 3306-634
По запросу
7
BOLT FLANGE 8*16 art. 3304-543
По запросу
8
BOLT FLANGE 8*12 art. 3304-544
По запросу
9
Horn, Electric - 12V art. 3313-576
По запросу
10
BOLT FLANGE 6*12 art. 3304-553
По запросу
11
STAY,ELE. SET art. 3313-577
По запросу
12
Relay, Turn Signal art. 3306-372
По запросу
13
SCREW FLAT U LOCK 6*12 art. 3305-395
По запросу
14
LOCK STEERING HNDL art. 3305-392
По запросу
15
STAY L FRONT FENDER art. 3306-525
По запросу
15
STAY R FRONT FENDER art. 3306-524
По запросу
16
FOOTREST L-WELDMENT art. 3306-523
По запросу
16
FOOTREST R-WELDMENT art. 3306-522
По запросу
17
STAY R REAR FENDER art. 3306-526
По запросу
17
STAY L REAR FENDER art. 3306-527
По запросу
18
PLATE SKID art. 3313-755
По запросу
19
Винт Arctic Cat art. 0423-545
от 326 ₽
20
CAP PIPE art. 3306-530
По запросу
21
STOPPER RUBBER art. 3306-329
По запросу
22
COVER GEARBOX art. 3306-489
По запросу
23
BOLT SPECIAL 6*16 art. 3304-404
По запросу
24
KIT,HITCH/BALL (50MM) (inc. 25-26) art. 0541-857
По запросу
25
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
26
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
27
LIGHT,LICENSE-ASSY (ACE) (inc. 28-34) art. 3304-772
По запросу
28
SCREW TAPPING 4*14 art. 3305-399
По запросу
29
LENS LICENSE art. 3305-368
По запросу
30
COVER LICENSE art. 3305-365
По запросу
31
PACKING LICENSE art. 3305-366
По запросу
32
BASE LICENSE art. 3305-367
По запросу
33
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
34
SOCKET COMP art. 3305-369
По запросу
35
Bracket, Fender Support - Rear art. 3306-641
По запросу
36
NUT FLANGE 8MM art. 3304-668
По запросу
37
TUBE COMP, HEADLIGHT art. 3306-597
По запросу
38
LIGHT ASSY R HEAD (inc. 39-44) art. 3306-598
По запросу
38
Headlight Assembly - Left (inc. 39-44) art. 3306-599
По запросу
39
Harness, Headlight - Assembly - Right art. 3306-612
По запросу
39
Harness, Headlight - Assembly - Left art. 3306-613
По запросу
40
UNIT HEAD LIGHT R art. 3306-444
По запросу
40
UNIT HEAD LIGHT L art. 3306-445
По запросу
41
BULB,SIGNAL(12V 5W) (YELLOW) art. 3313-506
По запросу
42
BULB HEAD LIGHT (12V 35W) art. 3306-447
По запросу
43
Seal Part Number Not Available art. -N/A-
По запросу
44
Screw, Machine Part Number Not Available art. -N/A-
По запросу
45
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
