модель 2014 года
- Модель 400
- Код модели ATV 400 2X4 EFT RED [A2014IRG2BETR]

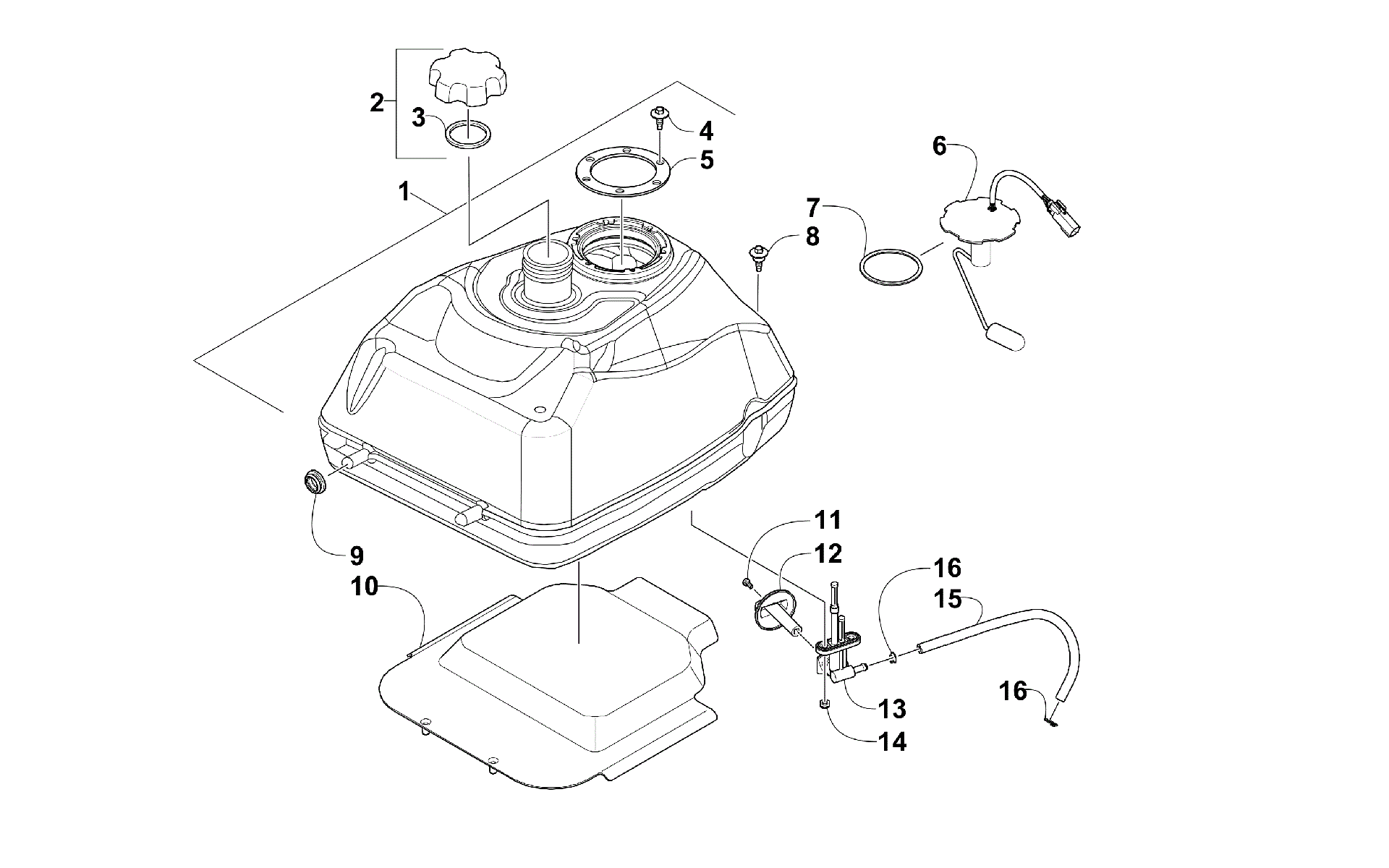

Схема топливный бака ASSEMBLY [100391] для ATV 400 2X4 EFT RED [A2014IRG2BETR]
Схема
Детали
![топливный бак ASSEMBLY [100391]](/upload/schemas/63346b2b2ad0e2.46662610.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL (350 EU) art. 3306-241
По запросу
2
CAP ASSY FUEL TANK (inc. 3) art. 3306-297
По запросу
3
GASKET,FUEL CAP art. 3306-298
По запросу
4
BOLT WASHER 5*16 art. 3306-300
По запросу
5
MOUNT FUEL PUMP art. 3306-299
По запросу
6
FUEL UNIT art. 3313-852
По запросу
7
SEAL art. 3313-845
По запросу
8
SCREW,FUEL TANK art. 0423-732
По запросу
9
GROMMET, FUEL TANK art. 0423-460
По запросу
10
SHIELD,FUEL TANK art. 3313-833
По запросу
11
SCREW PAN 4X10(G) art. 3307-151
По запросу
12
KNOB,FUEL TANK art. 3313-287
По запросу
13
Valve, Fuel art. 3307-149
По запросу
14
NUT LOCK art. 3304-431
По запросу
15
HOSE,FUEL (inc. 16) art. 3313-685
По запросу
16
CLAMP D9.5 TUBE art. 3313-684
По запросу
