модель 2014 года
- Модель 400
- Код модели ATV 400 2X4 EFT RED [A2014IRG2BETR]
Схема secondary привод ASSEMBLY [96076] для ATV 400 2X4 EFT RED [A2014IRG2BETR]
Схема
Детали

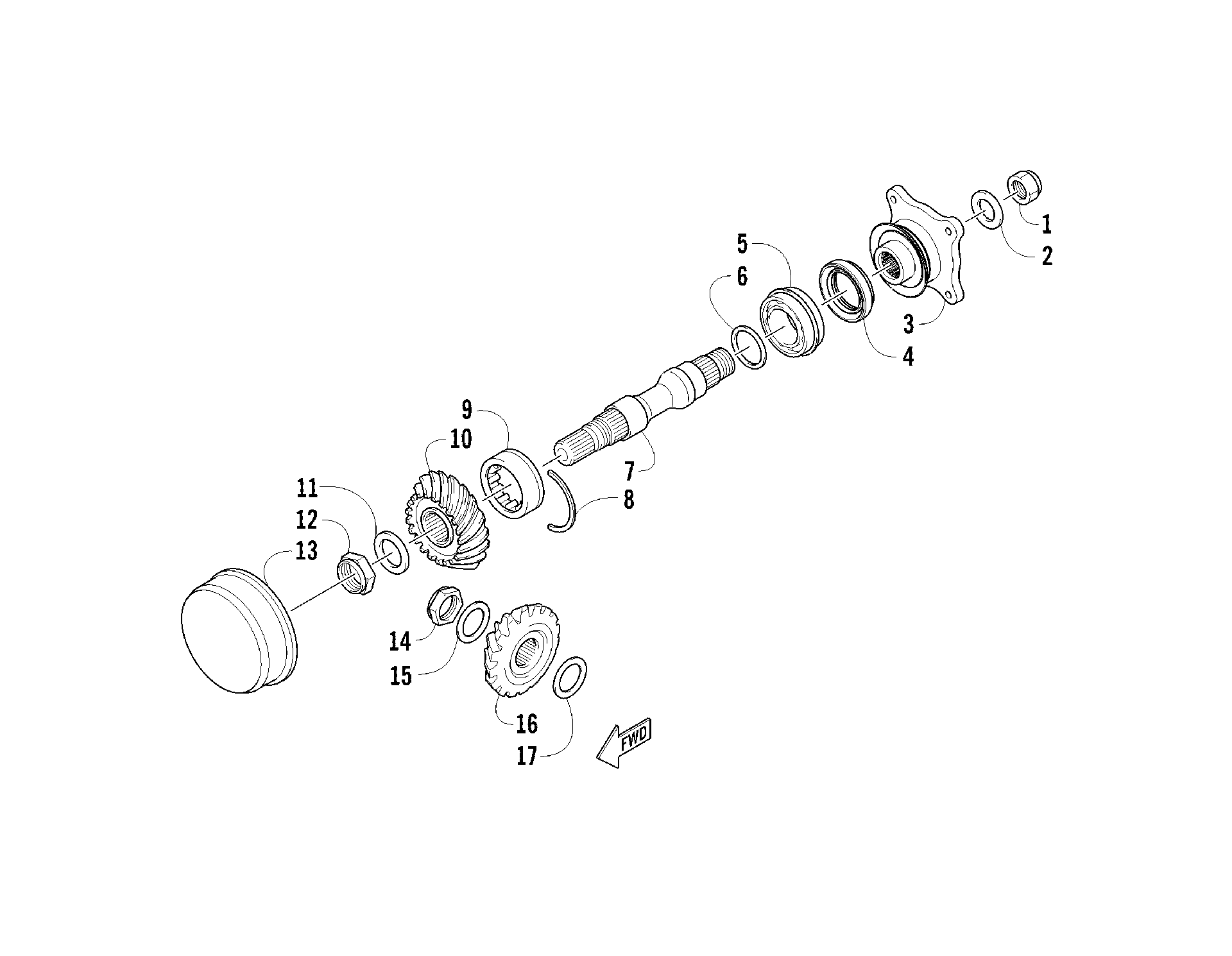

![Secondary привод ASSEMBLY [96076]](/upload/schemas/6334816d70f5b2.01291016.gif)
Номер
Наименование детали
Цена
1
NUT art. 3306-428
По запросу
2
WASHER 16mm art. 3306-226
По запросу
3
FLANGE, OUTPUT JOINT - REAR art. 0819-022
По запросу
4
Сальник Arctic Cat art. 0830-144
от 2 100 ₽
5
BEARING,CONRAD-W/SNAPRING art. 0832-041
По запросу
6
SHIM F DRIVEN BEVEL GEAR T=0.85MM art. 3305-960
По запросу
6
SHIM L DRIVEN BEVEL GEAR T=1.15MM art. 0828-088
По запросу
6
SHIM A DRIVEN BEVEL GEAR T=0.6MM art. 3305-955
По запросу
6
SHIM B DRIVEN BEVEL GEAR T=0.65MM art. 3305-956
По запросу
6
SHIM C DRIVEN BEVEL GEAR T=0.7MM art. 3305-957
По запросу
6
SHIM D DRIVEN BEVEL GEAR T=0.75MM art. 3305-958
По запросу
6
SHIM E DRIVEN BEVEL GEAR T=0.8MM art. 3305-959
По запросу
6
SHIM G DRIVEN BEVEL GEAR T=0.9MM art. 3305-961
По запросу
6
SHIM H DRIVEN BEVEL GEAR T=0.95MM art. 3305-962
По запросу
6
SHIM I DRIVEN BEVEL GEAR T=1.0MM art. 3305-963
По запросу
6
SHIM J DRIVEN BEVEL GEAR T=1.05MM art. 3305-964
По запросу
6
SHIM K DRIVEN BEVEL GEAR T=1.1MM art. 3305-965
По запросу
6
SHIM M DRIVEN BEVEL GEAR T=1.2MM art. 3305-966
По запросу
6
SHIM N DRIVEN BEVEL GEAR T=1.25MM art. 3305-967
По запросу
7
SHAFT, SECONDARY DRIVEN - REAR art. 0819-021
По запросу
8
C-RING-DRIVEN BEARING art. 0819-070
По запросу
9
BEARING,NEEDLE ROLLER-W/CUTOUT art. 0832-040
По запросу
10
GEAR, SECONDARY DRIVEN art. 0819-019
По запросу
11
WASHER,22.2X35.8X2.5 art. 0828-090
По запросу
12
NUT,SEC DRIVEN GEAR,22MM art. 0827-022
По запросу
13
PLUG, SECONDARY DRIVEN art. 0819-108
По запросу
14
NUT, HEX-COLLLARD (M20X1.5) art. 0827-047
По запросу
15
WASHER THRUST 20MM art. 3304-042
По запросу
16
GEAR, SECONDARY DRIVE art. 0819-018
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.20MM art. 3306-021
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.60MM art. 3306-009
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.65MM art. 3306-010
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.70MM art. 3306-011
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.75MM art. 3306-012
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.80MM art. 3306-013
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.85MM art. 3306-014
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.90MM art. 3306-015
По запросу
17
SHIM DRIVEN BEVEL GEAR T=0.95MM art. 3306-016
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.00MM art. 3306-017
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.05MM art. 3306-018
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.10MM art. 3306-019
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.15MM art. 3306-020
По запросу
17
SHIM DRIVEN BEVEL GEAR T=1.25MM art. 3306-022
По запросу
