модель 2014 года
- Модель 400
- Код модели ATV 400 2X4 EFT RED [A2014IRG2BETR]

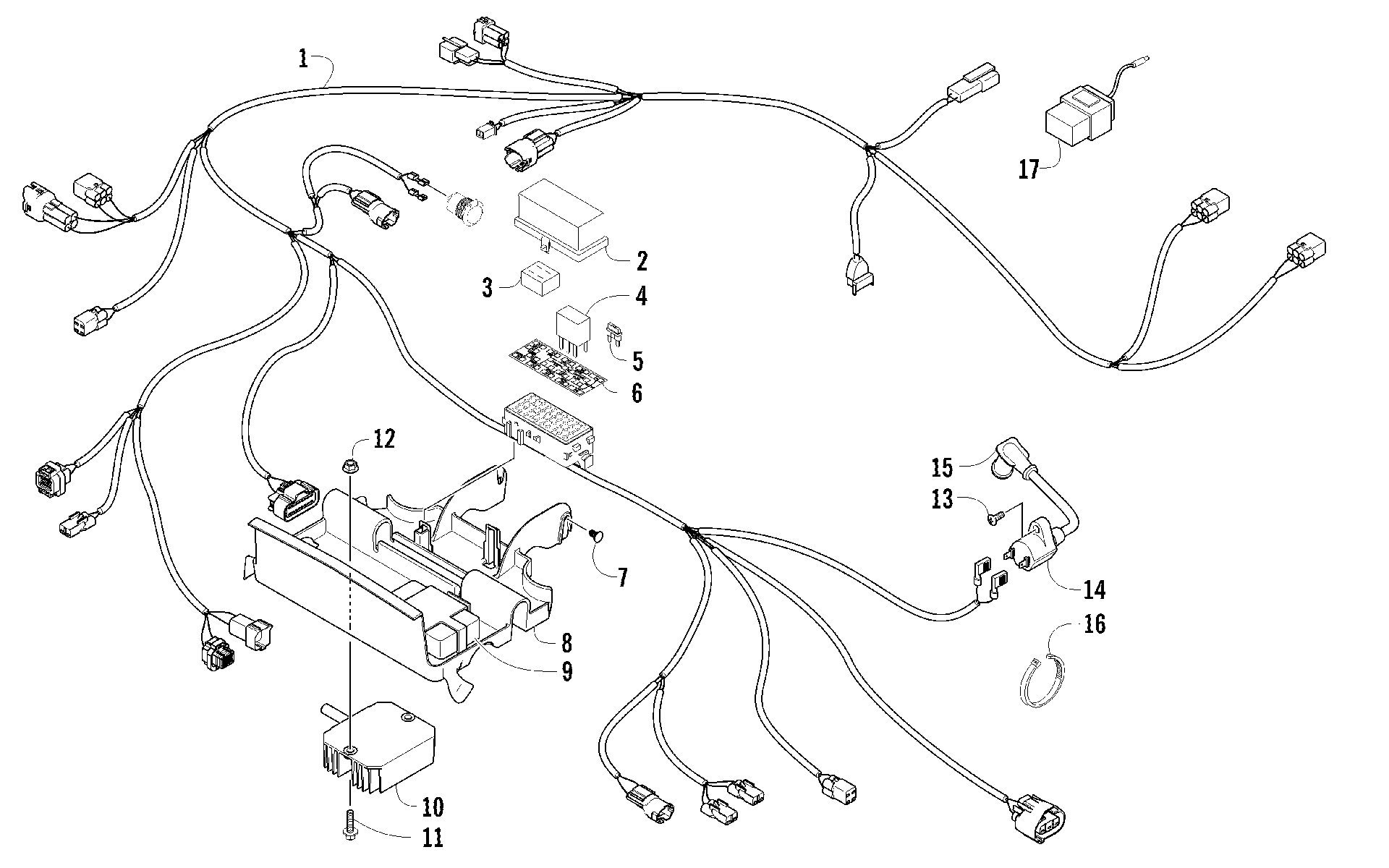

Схема жгута проводов ASSEMBLY [100392] для ATV 400 2X4 EFT RED [A2014IRG2BETR]
Схема
Детали
![Жгут проводов ASSEMBLY [100392]](/upload/schemas/63348ea7281ca9.91192289.gif)
Номер
Наименование детали
Цена
1
HARNESS WIRE (inc. 2-6) art. 3306-898
По запросу
2
COVER, PDM - ASSY art. 0530-008
По запросу
3
Holder, Fuse art. 0430-037
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
5
BLADE FUSE 30A art. 3304-212
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
6
DECAL,PDM (2011 350 CR) art. 2411-565
По запросу
7
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
8
TRAY,ELECTRICAL art. 3313-273
По запросу
9
CDI Unit art. 3313-659
По запросу
10
REG RECT COMP art. 3306-413
По запросу
11
BOLT FLANGE 6*16 art. 3305-344
По запросу
12
Nut, Flange art. 3304-654
По запросу
13
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
14
COIL,IGNITION (inc. 15) art. 3323-216
По запросу
15
CAP ASSY NOISE art. 3313-695
По запросу
16
BAND OIL HANDLE art. 3303-289
По запросу
17
HAZARD CONTROL UNIT (ACE) art. 3304-778
По запросу
