модель 2014 года
- Модель TRV 700
- Код модели TBX 700 RED [A2014BBT4EUSR]

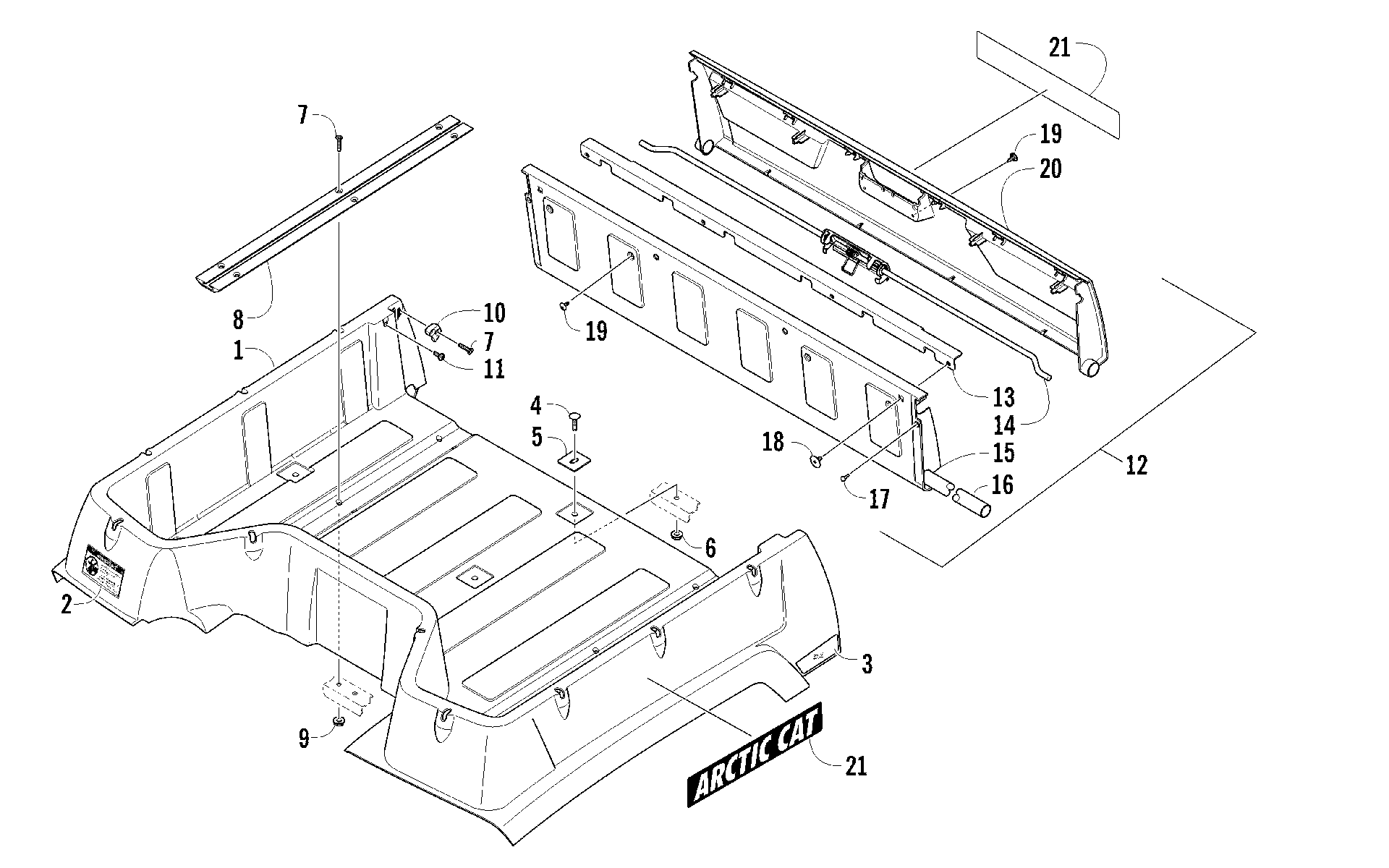

Схема багажник BOX и TAILGATE узел [95092] для TBX 700 RED [A2014BBT4EUSR]
Схема
Детали
![багажник BOX и TAILGATE узел [95092]](/upload/schemas/63354cd790b1c2.37614633.gif)
Номер
Наименование детали
Цена
1
BOX-ASSEMBLY(W/REFLECTORS) (inc. 2-3) art. 2506-767
По запросу
2
DECAL,WARNING-NO PASS/WEIGHT LIMIT art. 0411-975
По запросу
3
REFLECTOR,REAR-RH art. 0411-980
По запросу
3
REFLECTOR,REAR-LH art. 0411-979
По запросу
4
Болт Arctic Cat art. 0423-623
от 221 ₽
5
Пластина заднего кузова Arctic Cat Prowler art. 1506-933
от 1 187 ₽
6
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
7
SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK art. 8474-630
По запросу
8
Rail, Box - Painted Black art. 0541-364
По запросу
9
Гайка Arctic Cat art. 8424-602
от 110 ₽
10
STRIKER,HOOK-TAIL GATE-RH-BLACK art. 1506-940
По запросу
10
STRIKER,HOOK-TAIL GATE-LH-BLACK art. 1506-941
По запросу
11
Screw, Machine art. 8471-616
По запросу
12
TAILGATE,ASSY (inc. 13-20) art. 1506-568
По запросу
13
BRACE,TAILGATE-BLACK art. 1506-567
По запросу
14
LATCH,TAIL GATE-ASSY art. 1506-561
По запросу
15
Panel, Tailgate - Front art. 1406-709
По запросу
16
Shaft, Pivot art. 1406-711
По запросу
17
BUMPER,GROMMET art. 1406-755
По запросу
18
Винт Arctic Cat art. 0423-101
от 263 ₽
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
PANEL,TAILGATE-REAR art. 1406-710
По запросу
21
Decal, Arctic Cat art. 1411-157
По запросу
