модель 2014 года
- Модель TRV 700
- Код модели TBX 700 RED [A2014BBT4EUSR]

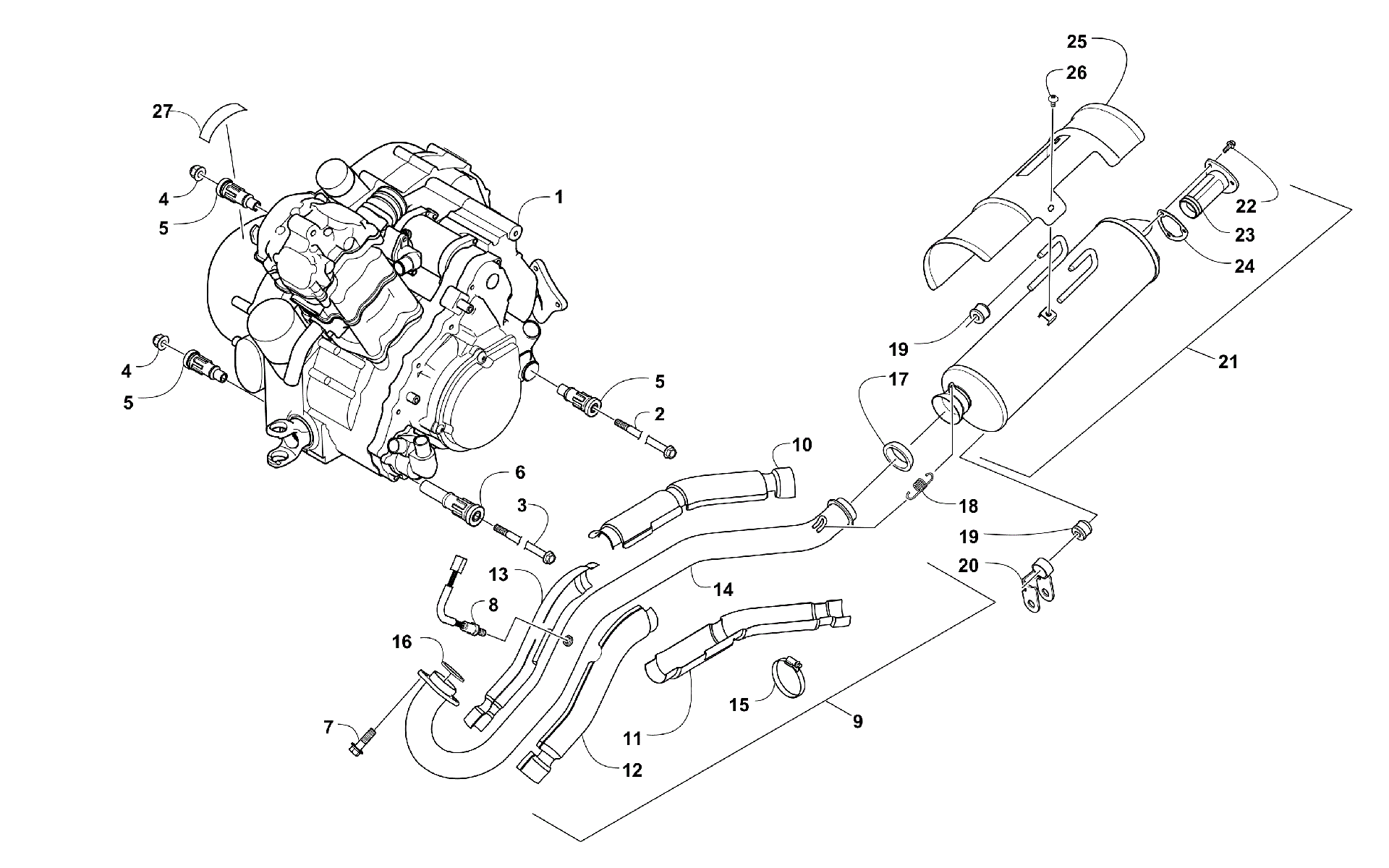

Схема двигателя AND EXHAUST [100256] для TBX 700 RED [A2014BBT4EUSR]
Схема
Детали
![Двигатель AND EXHAUST [100256]](/upload/schemas/6335563d6ce911.14466977.gif)
Номер
Наименование детали
Цена
1
ENGINE,A700O B H1 ASSY (FIS/TRV) art. 0800-175
По запросу
2
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
3
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Подушка двигателя Arctic Cat art. 0801-129
от 4 694 ₽
6
Подушка двигателя Arctic Cat art. 0801-122
от 4 946 ₽
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
9
PIPE,EXHAUST-ASSEMBLY (inc. 10-15) art. 0512-623
По запросу
10
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
11
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
12
SHIELD,EXHAUST PIPE art. 0412-687
По запросу
13
SHIELD,EXHAUST PIPE art. 0412-686
По запросу
14
PIPE,EXHAUST-BLACK art. 0512-624
По запросу
15
Clamp, Hose art. 0423-317
По запросу
16
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
17
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
18
Пружина Arctic Cat art. 0612-668
от 683 ₽
19
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
20
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
21
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
22
Screw, Cap art. 8408-616
По запросу
23
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
24
GASKET,SPARK ARRESTER art. 0412-313
По запросу
25
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
26
Screw, Machine art. 8477-610
По запросу
27
Decal, Warning art. 0411-426
По запросу
