модель 2014 года
- Модель TRV 700
- Код модели TBX 700 RED [A2014BBT4EUSR]

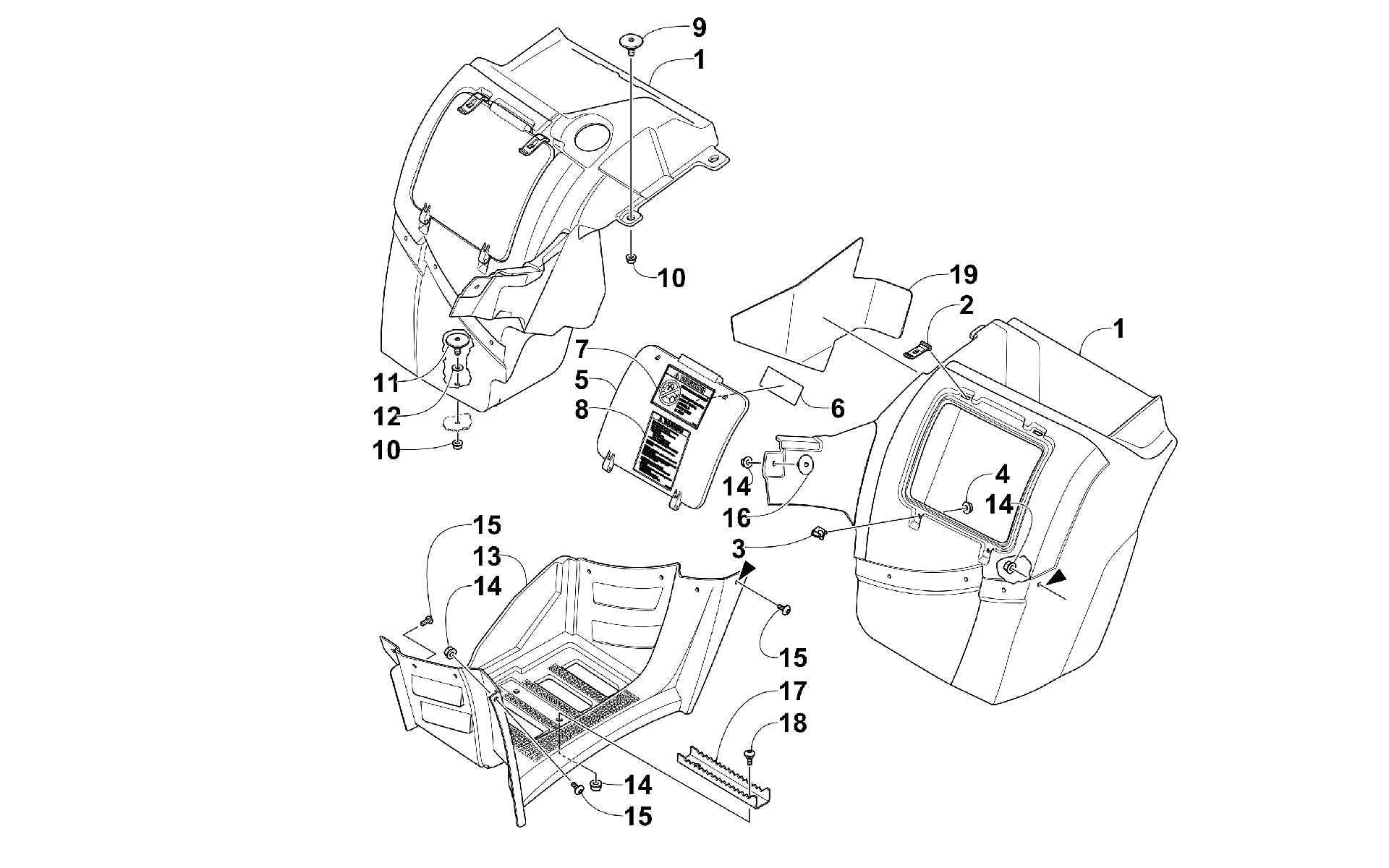

Схема sTORAGE BOX узел [100251] для TBX 700 RED [A2014BBT4EUSR]
Схема
Детали
![STORAGE BOX узел [100251]](/upload/schemas/633569ef90cf17.94877088.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE LH-ASSY (SIDE PANELS) (inc. 2-8) art. 5506-199
По запросу
1
BOX,STORAGE ASSY-RH (inc. 2-6) art. 2506-248
По запросу
2
Strap, Hatch art. 1406-134
По запросу
3
Hinge art. 0506-674
По запросу
4
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
5
HATCH,STORAGE BOX-ASSY art. 1506-020
По запросу
6
DECAL,CAPACITY-SIDE CONTAINER art. 0411-487
По запросу
7
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
8
DECAL,WARNING-TIRE PSI H2 TRV (7PSI) art. 2411-176
По запросу
9
SCREW,SIDE BOX MOUNT art. 0423-735
По запросу
10
Гайка Arctic Cat art. 8424-602
от 110 ₽
11
SCREW,FUEL TANK art. 0423-130
По запросу
12
Gasket art. 0673-349
По запросу
13
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
13
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Болт Arctic Cat art. 0423-419
По запросу
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
Подножка черная art. 5506-497
от 1 848 ₽
18
Болт Arctic Cat art. 0423-355
По запросу
19
SHIELD,HEAT-SIDE BOX art. 0412-395
По запросу
