модель 2014 года
- Модель TRV 700
- Код модели TBX 700 RED [A2014BBT4EUSR]

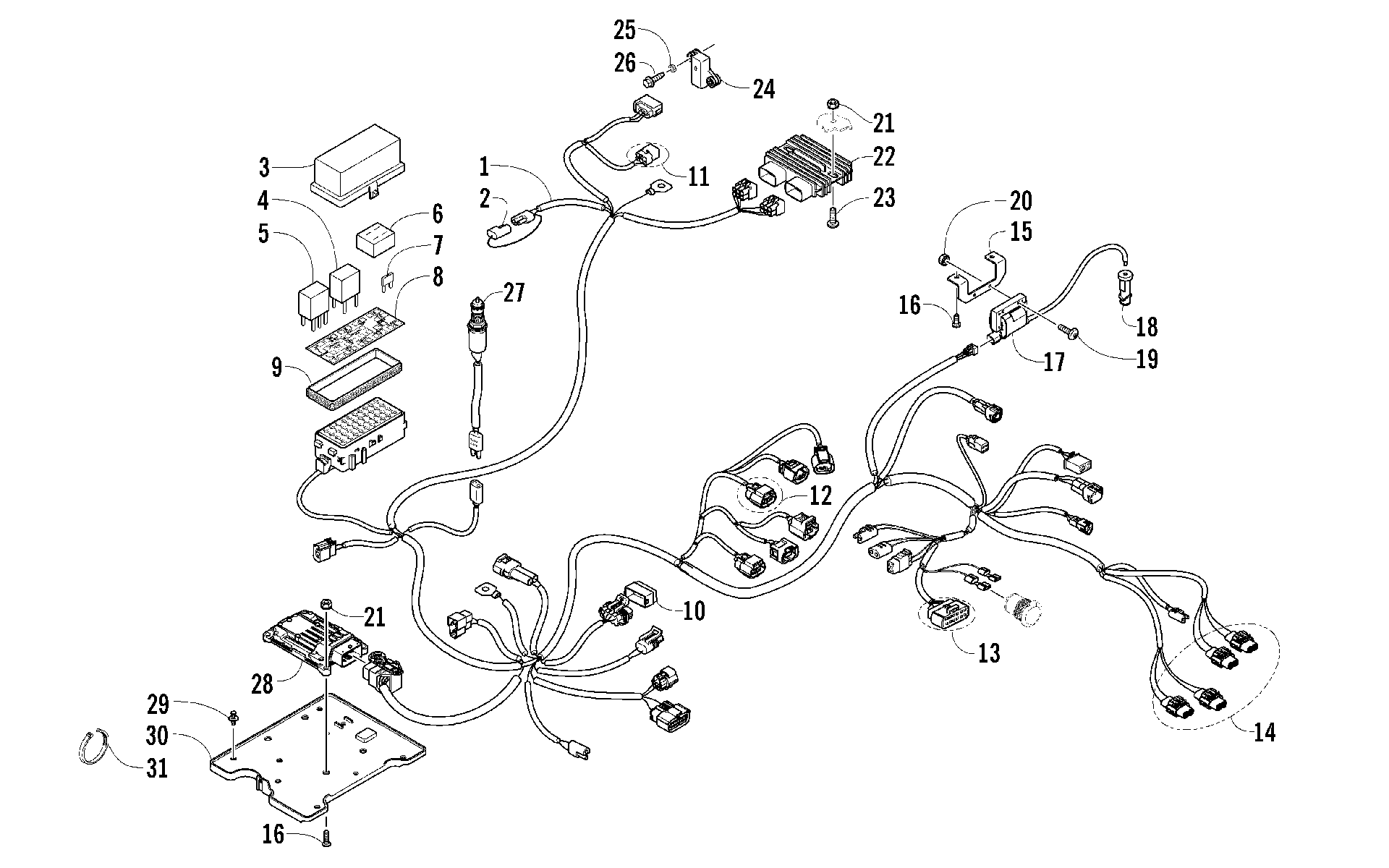

Схема жгута проводов ASSEMBLY [100257] для TBX 700 RED [A2014BBT4EUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [100257]](/upload/schemas/6335706dbfde79.07178944.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (014 TBX 700) (inc. 2-10) art. 0486-510
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (2014 ATV SYN) art. 3411-968
По запросу
9
Seal art. 0430-086
По запросу
10
Cover, Diagnostics Connector art. 0430-103
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
REPAIR,KIT-ISC art. 0437-071
По запросу
13
KIT,CAN GAUGE CONNECTOR art. 1436-818
По запросу
14
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
15
BRACKET,COIL MTG art. 4406-029
По запросу
16
Болт Arctic Cat art. 8476-620
По запросу
17
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
18
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
19
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
20
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
21
Nut art. 0623-038
от 110 ₽
22
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
23
Screw, Machine art. 8476-625
от 160 ₽
24
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
25
Washer art. 0123-802
от 110 ₽
26
Screw, Self-Tapping art. 0623-785
По запросу
27
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
28
ECM,EFI-S (014 700 TRV) art. 0530-121
По запросу
29
Клипса Arctic Cat art. 0623-362
от 90 ₽
30
PANEL,ELECTRICAL-EFI-SYNERJECT(replaces 2416-181) art. 4506-987
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
