модель 2015 года
- Модель 1000
- Код модели ATV XT EFT RED [A2015AGW1PETE]

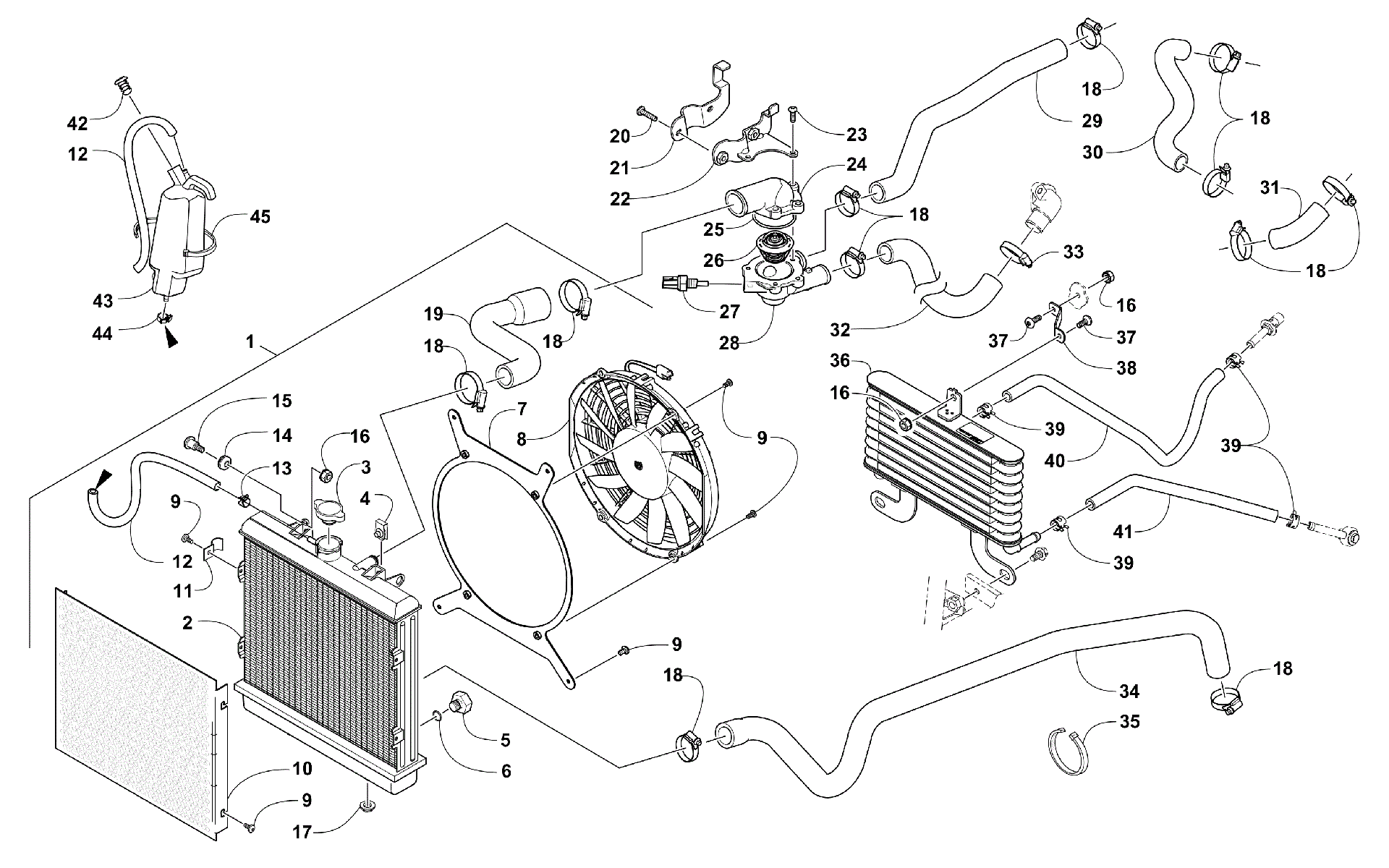

Схема системы охлаждения ASSEMBLY [95944] для ATV XT EFT RED [A2015AGW1PETE]
Схема
Детали
![Система охлаждения ASSEMBLY [95944]](/upload/schemas/63344f289d17d3.47933775.gif)
Номер
Наименование детали
Цена
1
RADIATOR, H2 - ASSEMBLY (inc. 2-13) art. 0413-258
По запросу
2
Радиатор Arctic Cat art. 0413-216
от 60 239 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
5
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
6
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
7
BRACKET,FAN art. 0413-217
По запросу
8
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
9
Screw, Machine art. 8470-510
от 110 ₽
10
SCREEN,RADIATOR art. 0413-214
По запросу
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Hose, 25 ft art. 0610-011
По запросу
13
Clamp, Hose art. 1623-351
По запросу
14
GROMMET(LV 11378) art. 0423-030
По запросу
15
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
16
Nut art. 0623-038
от 110 ₽
17
Bushing art. 0423-028
По запросу
19
Hose, Coolant - Radiator/Thermostat - Upper art. 0410-232
По запросу
20
Винт Arctic Cat art. 8476-616
По запросу
21
MOUNT,THERMOSTAT-FRAME art. 0413-290
По запросу
22
Bracket, Mounting - Thermostat art. 0513-045
По запросу
23
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
24
COVER, THERMOSTAT art. 0808-092
от 1 743 ₽
25
ORING,ID44.12 X CS2.62 art. 0830-173
По запросу
26
Термостат Arctic Cat art. 0808-093
от 3 161 ₽
27
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
28
Housing, Thermostat art. 0808-189
По запросу
28
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
29
HOSE,COOLANT-#2 HOT art. 0410-195
По запросу
30
HOSE,COOLANT-#2 COLD art. 0410-116
По запросу
31
HOSE,COOLANT-#1 COLD art. 0410-115
По запросу
32
HOSE,COOLANT-#1 art. 0410-233
По запросу
33
Clamp, Hose art. 1623-093
По запросу
34
Патрубок охлаждения art. 0410-229
По запросу
35
Tie, Cable - Reusable art. 0623-751
По запросу
36
Масляный радиатор Arctic Cat art. 0413-211
от 17 850 ₽
37
Screw, Machine art. 8476-612
По запросу
38
BRKT,MTG UPPER-OIL COOLER-PTD art. 0513-022
По запросу
39
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
40
HOSE,OIL-IN art. 0410-149
По запросу
41
HOSE,OIL-497MM (RB: 0410-321)(replaces 0410-219) art. 0410-321
По запросу
42
STOPPER,COOLANT art. 0413-087
По запросу
43
BOTTLE,OVERFLOW art. 0413-086
По запросу
44
Clamp, Hose art. 0124-045
По запросу
45
Tie, Cable - 14 in. art. 0623-316
По запросу
