модель 2015 года
- Модель 1000
- Код модели ATV XT EFT RED [A2015AGW1PETE]

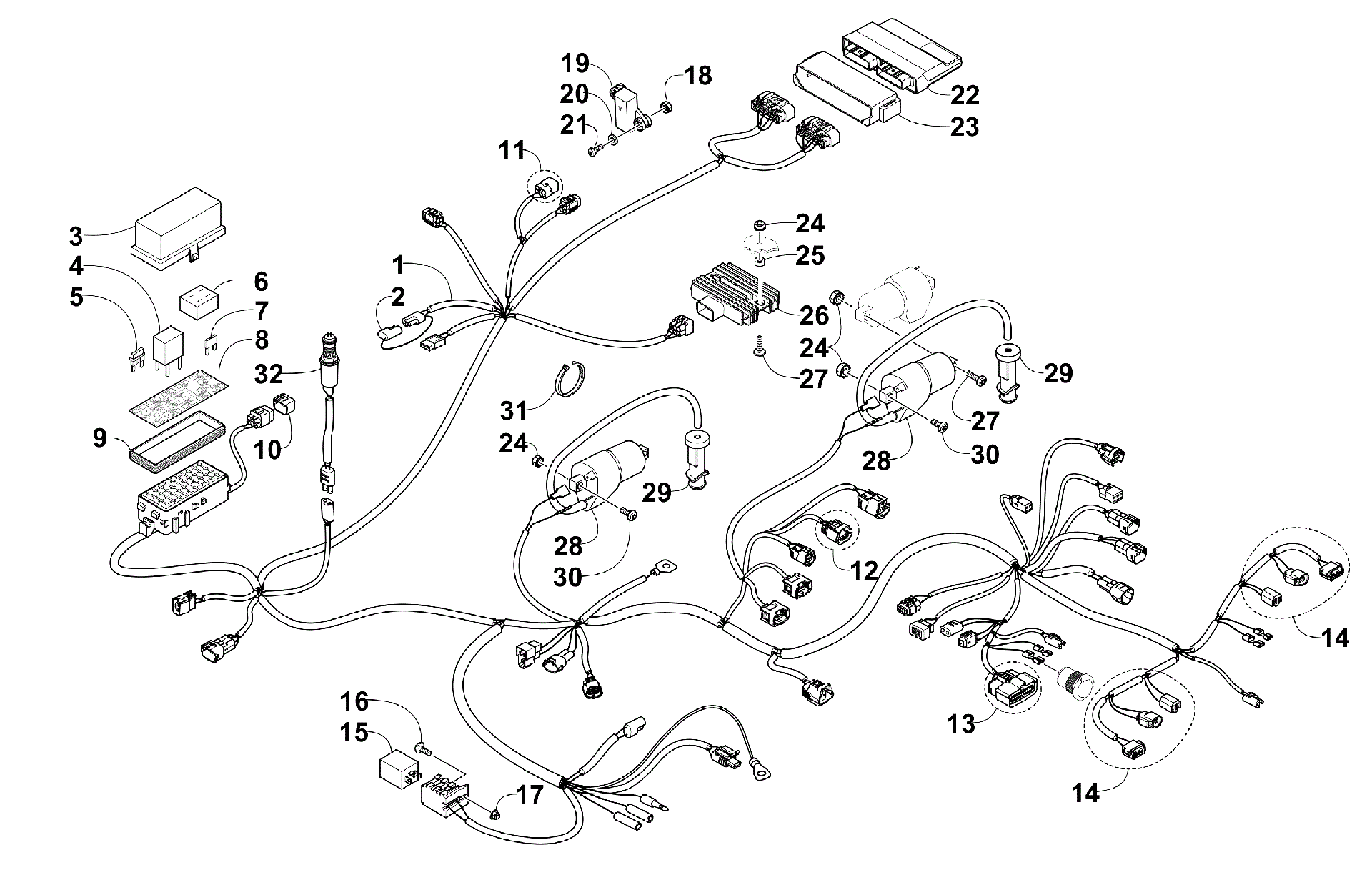

Схема жгута проводов ASSEMBLY [95945] для ATV XT EFT RED [A2015AGW1PETE]
Схема
Детали
![Жгут проводов ASSEMBLY [95945]](/upload/schemas/633484831e2ae1.56853883.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN 010 1000-H2 FIS EPS EU (inc. 2-10) art. 0486-373
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (2010 FIS EPS) art. 2411-213
По запросу
9
Seal art. 0430-086
По запросу
10
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
REPAIR,KIT-ISC art. 0437-071
По запросу
13
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
14
Repair Kit, Connector - Headlight/Turn Signal/Position art. 1436-424
По запросу
15
KIT,REPAIR-3P MAP CONNECTOR art. 1436-483
По запросу
16
Screw, Machine art. 8476-516
По запросу
17
Nut, Lock art. 8427-502
По запросу
18
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
19
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
20
Washer art. 0123-802
от 110 ₽
21
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
22
ECU,EFI-PROGRAMMED (GEAR REDUCED STARTER art. 0530-033
По запросу
23
CUSHION,CASE-ECU art. 0430-059
По запросу
24
Nut art. 0623-038
от 110 ₽
25
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
26
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
27
Screw, Machine art. 8476-630
По запросу
28
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 2 шт.
Подписаться
29
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
30
Болт Arctic Cat art. 8476-620
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
