модель 2015 года
- Модель 1000
- Код модели ATV XT EFT RED [A2015AGW1PETE]

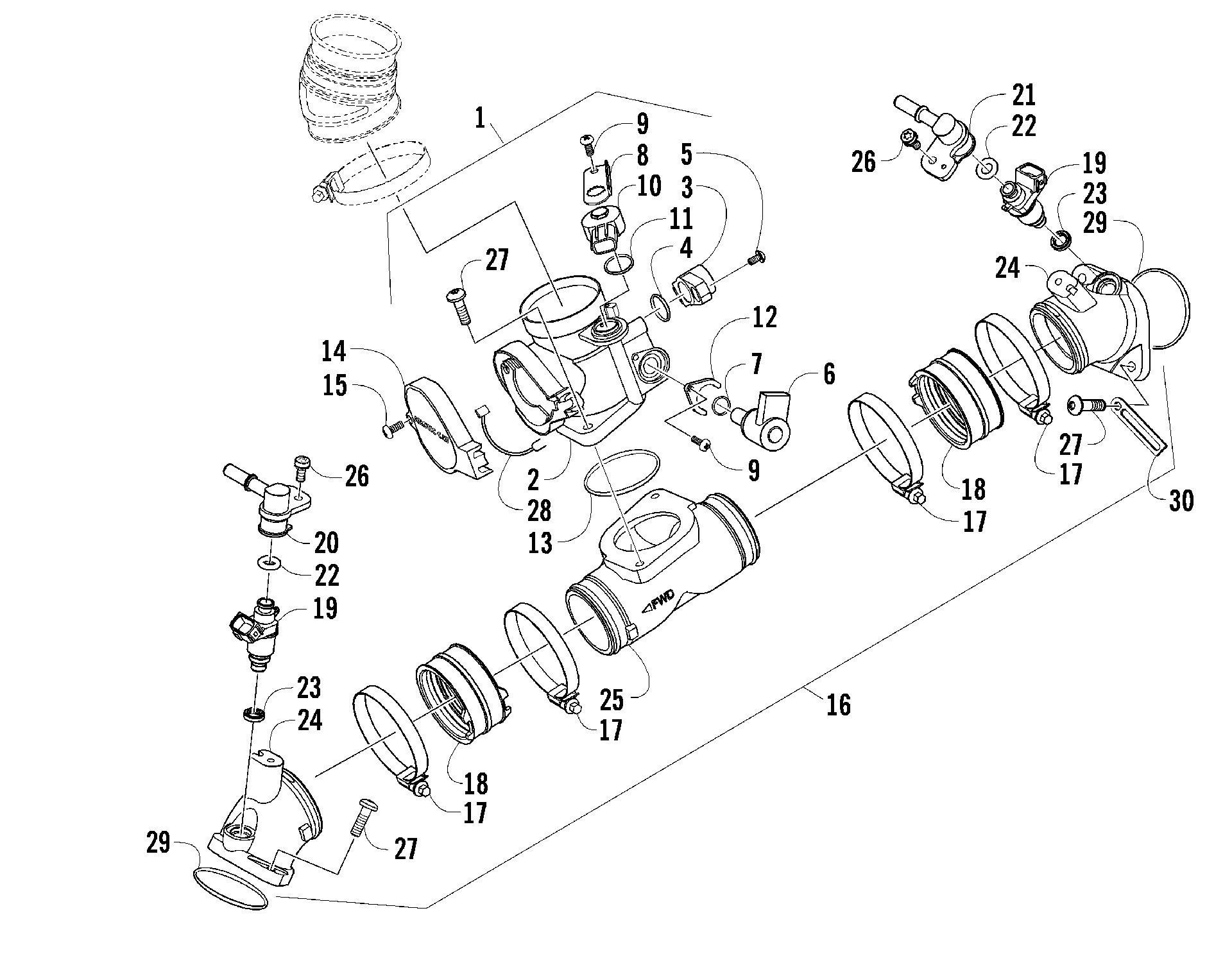

Схема дроссельного узла ASSEMBLY [96969] для ATV XT EFT RED [A2015AGW1PETE]
Схема
Детали
![Дроссельный узел ASSEMBLY [96969]](/upload/schemas/63347c10995432.60642607.gif)
Номер
Наименование детали
Цена
1
THROTTLE BODY,H2 (inc. 2-15) art. 0470-686
По запросу
2
Throttle Body Not a Service Part art. -N/A-
По запросу
3
Датчик дроссельной заслонки Arctic Cat art. 0430-072
от 1 990 ₽
4
O-RING,TPS art. 5507-234
По запросу
5
SCREW,TPS art. 5507-231
По запросу
6
Датчик холостого хода Arctic Cat art. 0430-074
По запросу
7
O-RING,ISC art. 5507-233
По запросу
8
BRACKET,MAP SENSOR art. 5507-227
По запросу
9
SCREW art. 5507-117
По запросу
10
Датчик MAP Arctic Cat art. 0430-073
от 12 485 ₽
11
O-RING,MAP SENSOR art. 5507-232
По запросу
12
PLATE,ISC art. 5507-229
По запросу
13
O-RING,BASE-THROTTLE BODY art. 5507-235
По запросу
14
COVER,THROTTLE HOUSING-EFI art. 5507-223
По запросу
15
SCREW(TOP COVER) art. 5507-037
По запросу
16
MANIFOLD,INTAKE-ASSEMBLY (inc. 17-26) art. 0570-230
По запросу
17
Clamp art. 0423-066
По запросу
18
Пыльник впускного патрубка Arctic Cat art. 0470-660
от 2 190 ₽
19
Форсунка топливная Arctic Cat art. 0470-688
По запросу
20
Топливная рейка Arctic Cat art. 0470-763
от 3 476 ₽
21
Топливная рейка заднего цилиндра Arctic Cat art. 0470-764
от 3 780 ₽
22
Уплотнительное кольцо Arctic Cat art. 0470-767
от 368 ₽
23
Сальник форсунки инжектора Ar ctic Cat art. 0470-768
от 578 ₽
24
MANIFOLD,INTAKE-MACH art. 0570-140
По запросу
25
PLENUM,INTAKE-MACH art. 0570-156
По запросу
26
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
27
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
28
Трос газа Arctic Cat art. 0487-046
от 3 010 ₽
29
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
30
Зажим Arctic Cat art. 1623-984
По запросу
