модель 2015 года
- Модель 1000
- Код модели ATV XT EFT RED [A2015AGW1PETE]

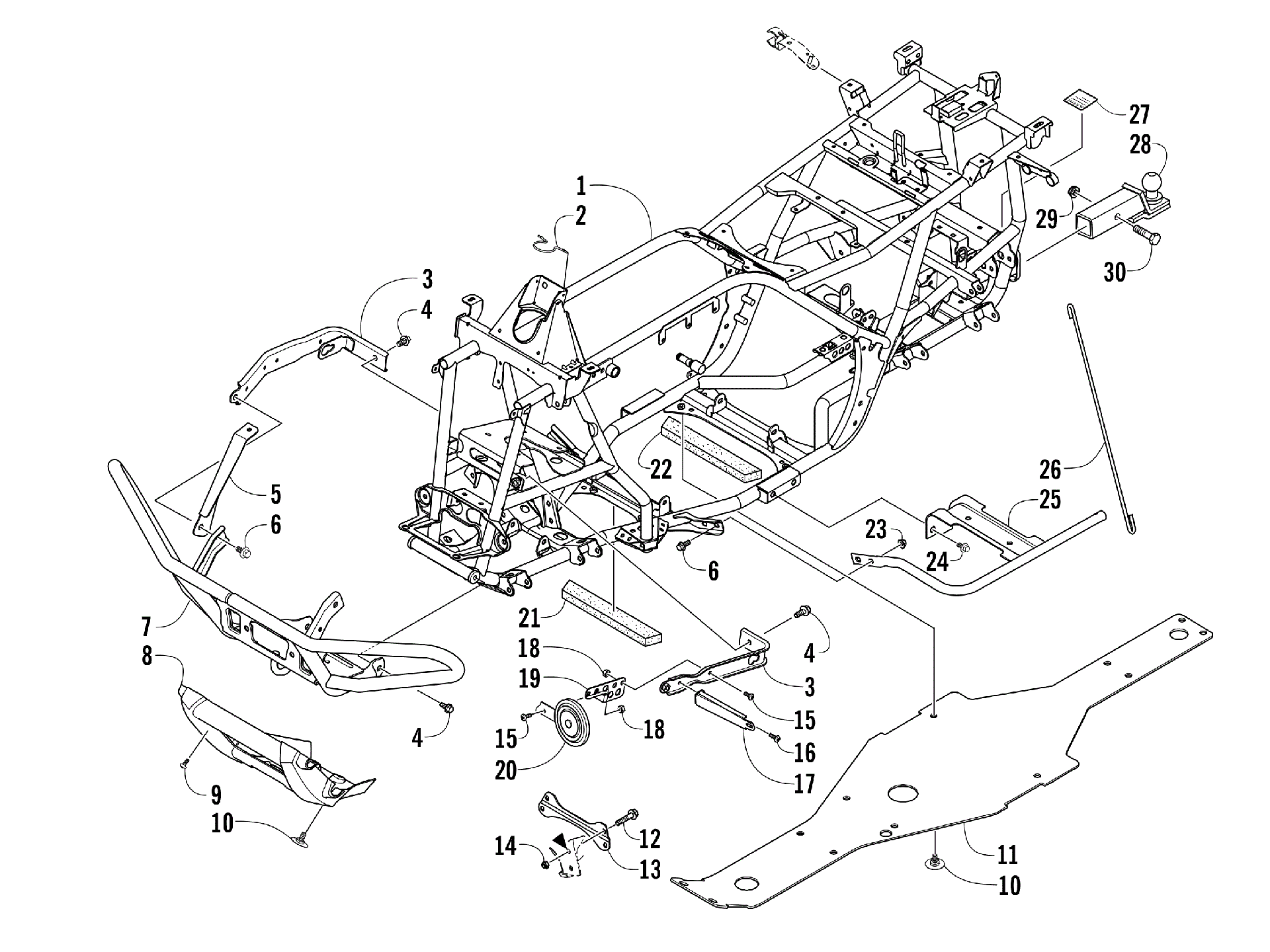

Схема рамы AND RELATED PARTS [300702] для ATV XT EFT RED [A2015AGW1PETE]
Схема
Детали
![Рама AND RELATED PARTS [300702]](/upload/schemas/633457f57b0ca7.91890248.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-PTD BLACK (ATV H2 GT) art. 4506-855
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Channel, Bumper Mounting - Right art. 2506-813
По запросу
3
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
8
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
9
Болт Arctic Cat art. 0423-419
По запросу
10
Винт Arctic Cat art. 0423-101
от 263 ₽
11
PANEL,BELLY art. 2406-648
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Гайка Arctic Cat art. 0423-744
от 263 ₽
15
Винт Arctic Cat art. 8477-616
от 110 ₽
16
Винт Arctic Cat art. 8477-620
от 168 ₽
17
Bracket, Support - Left art. 2416-163
По запросу
17
Bracket, Support - Right art. 2416-162
По запросу
18
Nut art. 0623-038
от 110 ₽
19
BRACKET,MOUNT-HORN art. 2406-321
По запросу
20
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
21
FOAM,FRAME art. 2506-701
По запросу
22
PAD,BATTERY-TOP RR art. 0406-289
По запросу
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
Болт Arctic Cat art. 8409-016
от 221 ₽
25
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
25
FOOTREST,RH-BLACK (H2) art. 2506-449
По запросу
26
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
27
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
28
KIT,HITCH/BALL (50MM) (inc. 29-30) art. 0541-857
По запросу
29
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
30
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
