модель 2017 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 RED [A2017THK4CUSR]

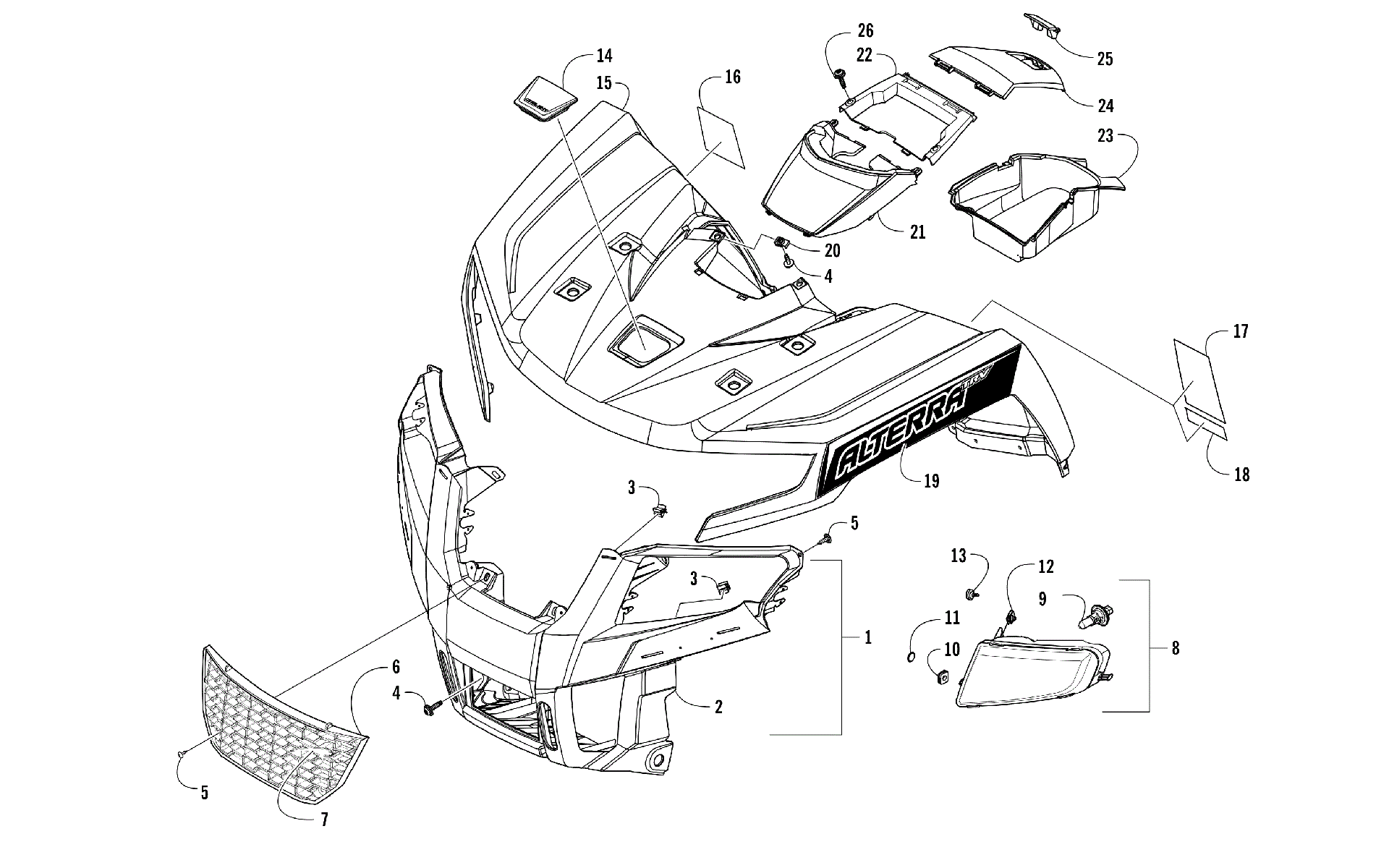

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [301791] для ALTERRA TRV 500 RED [A2017THK4CUSR]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [301791]](/upload/schemas/632f1875e6f000.42591907.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT-W/REFLECTORS (TRV) (inc. 2) art. 7506-049
По запросу
2
REFLECTOR,FRONT-RH art. 5411-460
По запросу
2
REFLECTOR,FRONT-LH art. 5411-461
По запросу
3
CLIP,RETAINING art. 1423-321
По запросу
4
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
5
Screw, Self Tapping art. 1423-284
По запросу
6
GRILL,FRONT-151 ATV (13.5 mm TABS) art. 4406-990
По запросу
7
Emblem, Aircat art. 4411-479
По запросу
8
HEADLIGHT,HALOGEN-LH (inc. 9) art. 0509-101
По запросу
8
Фара передняя правая Arctic Cat art. 0509-100
По запросу
9
BULB,HEADLIGHT-H13 HALOGEN art. 0409-182
По запросу
10
GROMMET-RH art. 4406-722
По запросу
10
GROMMET-LH art. 4406-723
По запросу
11
O-RING,D:.116 ID: .924-EPDM (3-912) art. 1423-326
По запросу
12
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
13
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
14
PLUG,ACCESS COOLING art. 4406-784
По запросу
15
FENDER,FRONT-RED-ASSY (inc. 16-18) art. 7506-001
По запросу
16
DECAL,WARNING-HILL (TRV) (RB:6411-424)(replaces 5411-515) art. 6411-424
По запросу
17
DECAL,WARNING-TRV GENERAL 16 art. 2411-259
По запросу
18
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
19
DECAL,FRONT-ALTERRA TRV-LH-RED art. 5411-523
По запросу
19
DECAL,FRONT-ALTERRA TRV-RH-RED art. 5411-522
По запросу
20
Клипса Arctic Cat art. 0423-577
от 168 ₽
21
CONSOLE,FRONT art. 5406-211
По запросу
22
CONSOLE,REAR art. 5406-987
По запросу
23
BOX,STORAGE art. 5406-204
По запросу
24
DOOR,STORAGE BOX art. 5406-208
По запросу
25
LATCH,DOOR art. 5406-207
По запросу
26
SCREW, M6X1.0 DOG-POINT art. 1423-221
По запросу
