модель 2017 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 RED [A2017THK4CUSR]

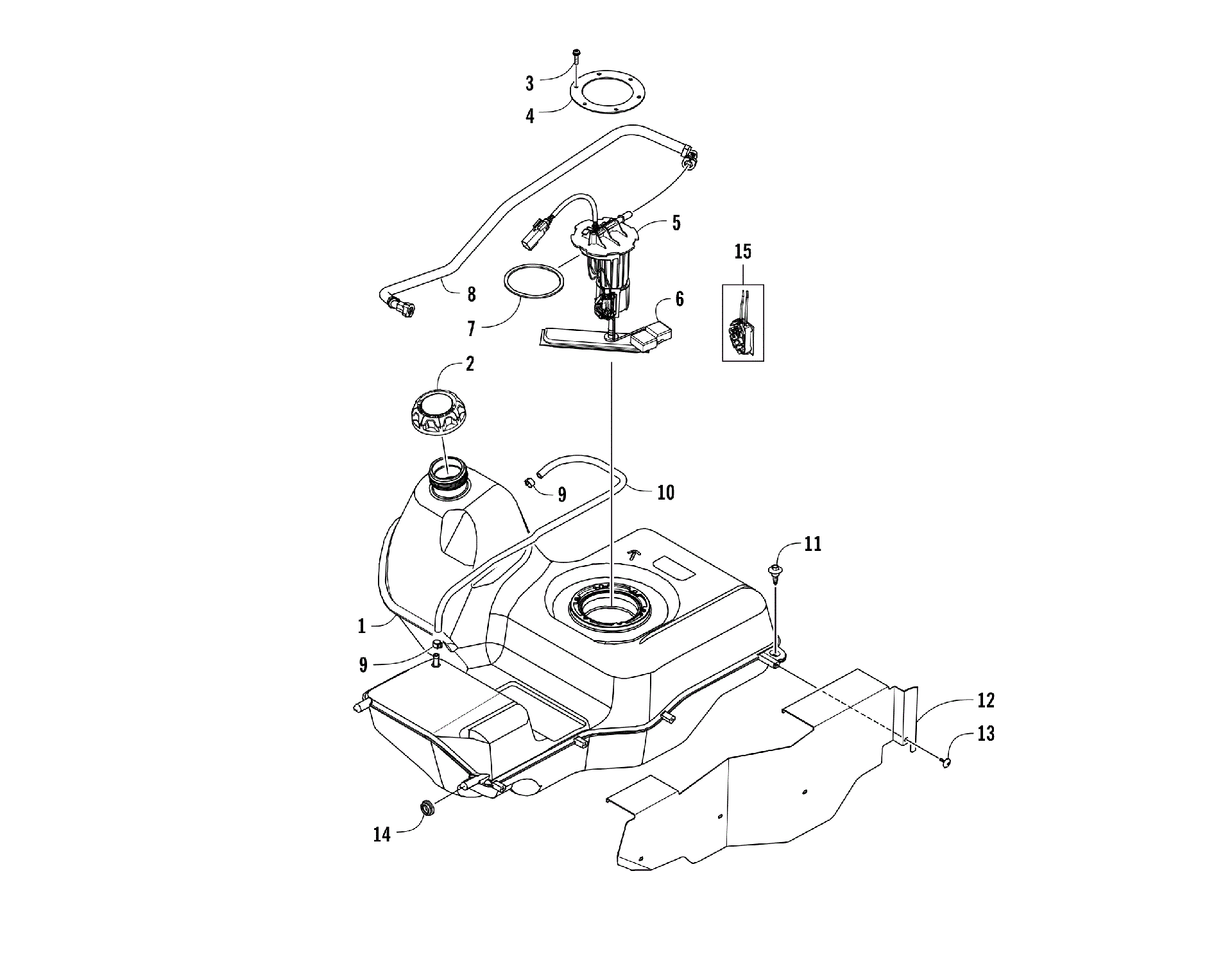

Схема топливный бака ASSEMBLY [301801] для ALTERRA TRV 500 RED [A2017THK4CUSR]
Схема
Детали
![топливный бак ASSEMBLY [301801]](/upload/schemas/632f1e1a195f11.26166785.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (SERVICE PARTS) (inc. 2-4) art. 0570-466
По запросу
2
CAP,FUEL TANK art. 1470-185
По запросу
3
Screw, Self-Tapping art. 0423-898
По запросу
4
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
5
Топливный насос Arctic Cat art. 0570-433
от 27 740 ₽
6
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
7
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
8
HOSE,FUEL-ASSEMBLY art. 0570-335
По запросу
9
Clamp, Hose art. 0423-688
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Screw, Fuel Tank art. 0423-732
По запросу
12
Термозащитный экран топливного бака Arctic Cat art. 0470-822
от 4 960 ₽
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
GROMMET, FUEL TANK art. 0423-460
По запросу
15
Fuel Level Sensor Kit art. 1770-170
По запросу
