модель 2017 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 RED [A2017THK4CUSR]

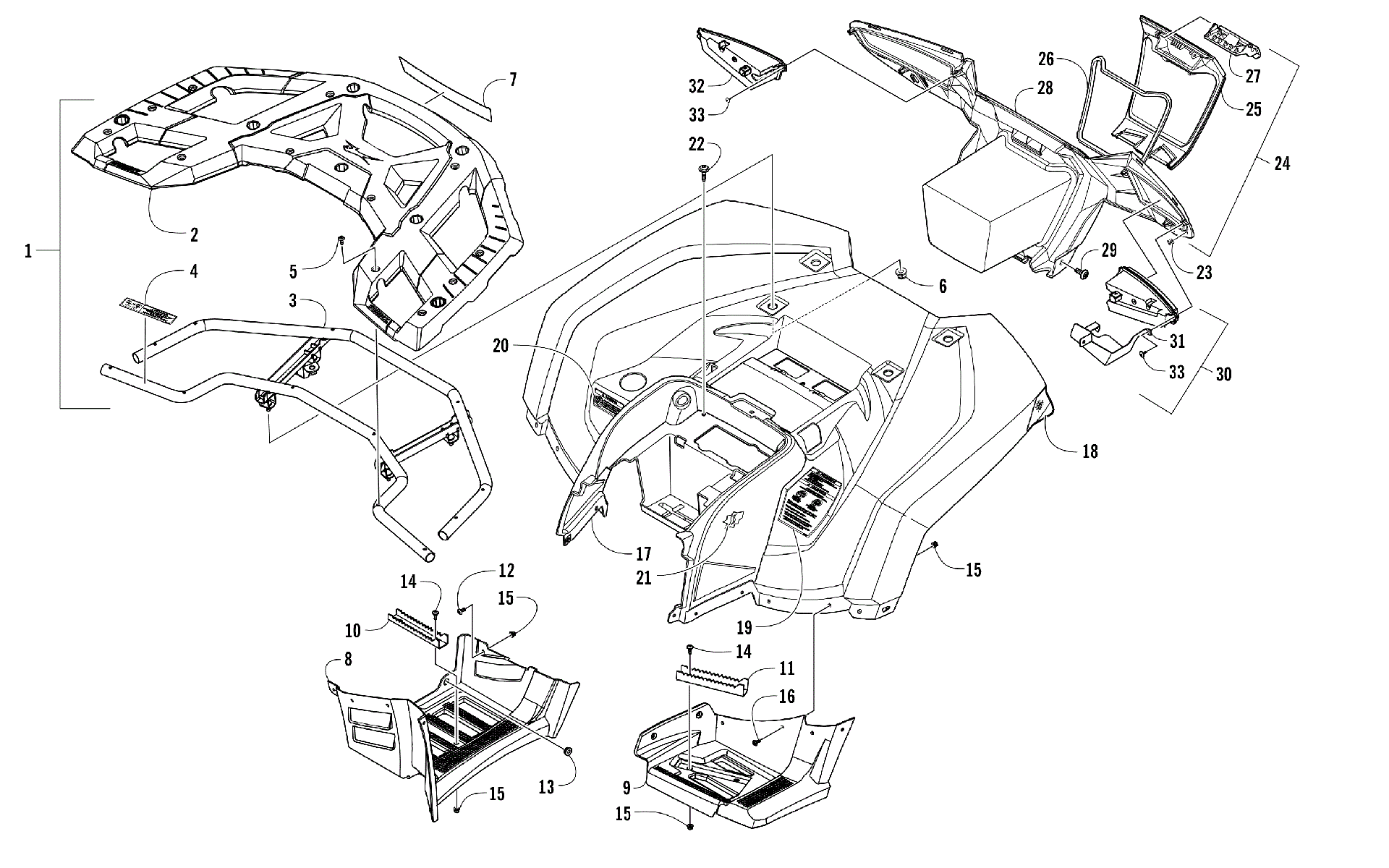

Схема задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [301795] для ALTERRA TRV 500 RED [A2017THK4CUSR]
Схема
Детали
![задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [301795]](/upload/schemas/632f2b27848b65.95220502.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSY (inc. 2-5) art. 5506-841
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,REAR WELDMENT-PTD(replaces 7506-025) art. 7506-027
По запросу
4
DECAL,WARNING-REAR RACK art. 4411-680
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
Nut, Hex art. 8432-802
По запросу
7
Decal, Arctic Cat art. 5411-506
По запросу
8
Footwell - Right art. 4506-156
По запросу
8
FOOTWELL,LH-RTD (R/B 8506-327) art. 7506-455
По запросу
9
FOOTWELL,REAR-RH art. 2406-042
По запросу
9
FOOTWELL,REAR-LH art. 2406-043
По запросу
10
Подножка черная art. 5506-497
от 1 848 ₽
11
FOOTPEG,REAR-PTD BLK art. 7506-625
По запросу
12
Винт Arctic Cat art. 8477-620
от 168 ₽
13
Втулка Arctic Cat art. 0423-678
от 326 ₽
14
Болт Arctic Cat art. 0423-355
По запросу
15
Nut, Lock art. 8427-603
По запросу
16
Винт Arctic Cat art. 8477-616
от 110 ₽
17
FENDER,REAR-RED-ASSY (inc. 18-21) art. 7506-644
По запросу
18
REFLECTOR,REAR-LH art. 4411-817
По запросу
18
REFLECTOR,REAR-RH art. 4411-816
По запросу
19
DECAL,WARNING-PASSENGER-TIRE PRESSURE art. 5411-517
По запросу
20
DECAL,WARNING PASSENGER TRV art. 5411-514
По запросу
21
FOIL,PROTECTIVE-BATTERY BOX(RB 1412-115)(replaces 0412-968) art. 1412-115
По запросу
22
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
23
CLIP,RETAINING art. 1423-321
По запросу
24
DOOR,BOX STORAGE-REAR-ASSY (inc. 25-28) art. 7506-559
По запросу
25
DOOR,BOX STORAGE-REAR art. 4406-583
По запросу
26
SEAL,DOOR-BOX STORAGE art. 4406-839
По запросу
27
LATCH,DOOR-PLASTIC art. 4406-316
По запросу
28
FASCIA,REAR (TRV) art. 5406-202
По запросу
29
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
30
Taillight Assembly w/Shield - Left (inc. 31) art. 0509-073
По запросу
31
SHIELD,LEFT TAIL LIGHT art. 0412-895
По запросу
32
Taillight - Right art. 0509-116
По запросу
33
Screw, Self Tapping art. 1423-284
По запросу
