модель 2017 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 RED [A2017THK4CUSR]

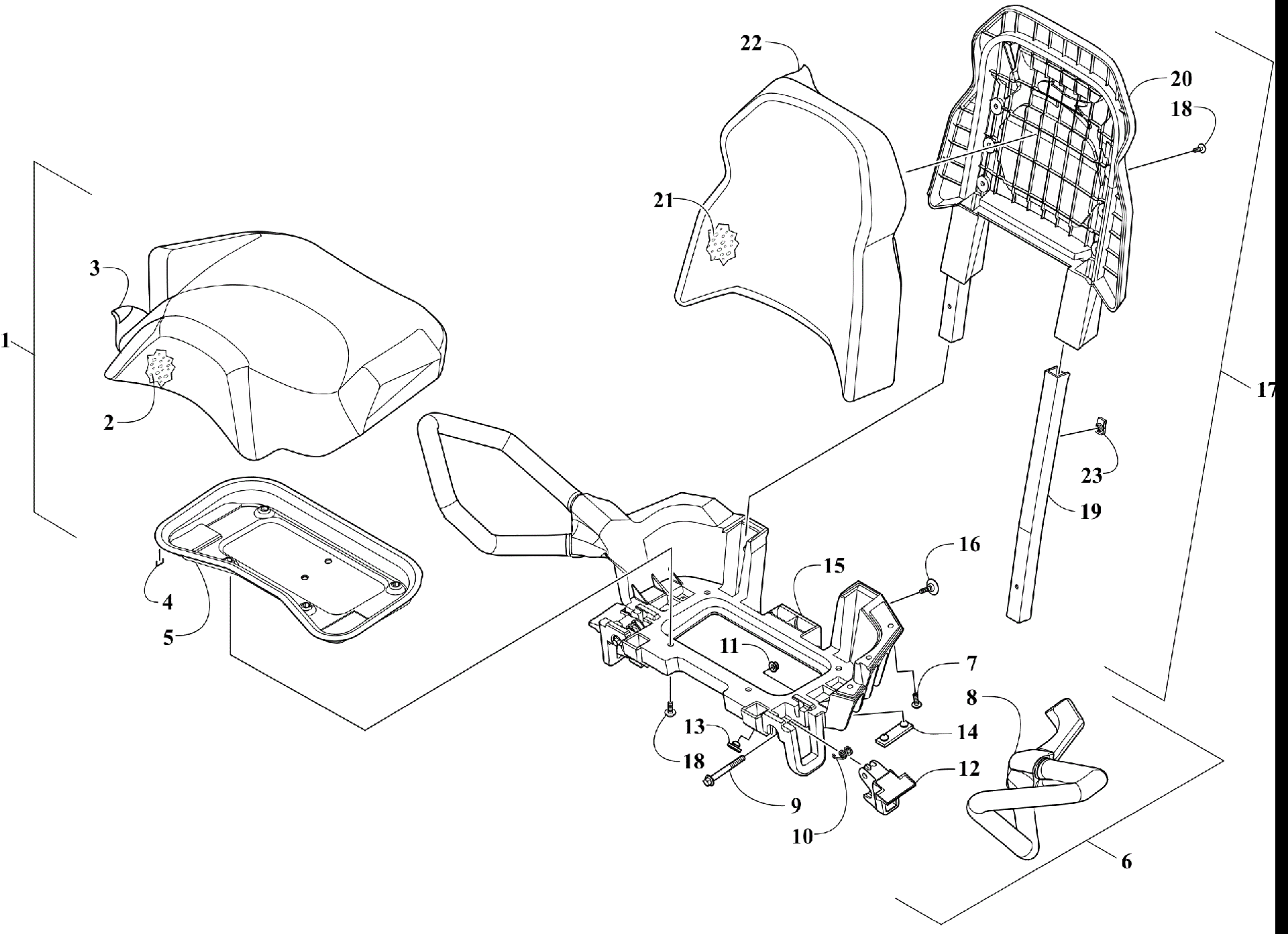

Схема pASSENGER сиденье и BACKREST узел [301636] для ALTERRA TRV 500 RED [A2017THK4CUSR]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [301636]](/upload/schemas/632f280af2ca71.22809490.gif)
Номер
Наименование детали
Цена
0
SEAT,PASSENGER-ASSEMBLY art. 0517-189
По запросу
1
PAN,SEAT-ASSEMBLY (inc. 2-5) art. 0517-191
По запросу
2
FOAM,SEAT BASE art. 0517-174
По запросу
3
COVER,SEAT art. 0517-179
По запросу
4
Staple art. 0624-263
По запросу
5
PAN,SEAT BASE art. 0517-176
По запросу
6
BASE-ASSEMBLY (inc. 7-15) art. 0517-188
По запросу
7
Screw, Machine art. 1423-038
По запросу
8
HANDHOLD-LH art. 5406-261
По запросу
8
HANDHOLD-RH art. 5406-260
По запросу
9
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
10
SPRING,LATCH art. 0417-030
По запросу
11
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
12
HANDLE,LATCH art. 0417-031
По запросу
13
BUMPER,SEAT art. 0406-877
По запросу
14
Bumper art. 0406-879
По запросу
15
FRAME,PASSENGER SEAT art. 0517-178
По запросу
16
Screw, Shoulder art. 1423-060
По запросу
17
BACKREST-ASSEMBLY (inc. 18-23) art. 0517-190
По запросу
18
Винт Arctic Cat art. 8477-616
от 110 ₽
19
Tube, Seat Back art. 0417-026
По запросу
20
PAN,SEAT BACK art. 0517-175
По запросу
21
FOAM,SEAT BACK art. 0517-173
По запросу
22
COVER,SEAT art. 0517-180
По запросу
23
Клипса Arctic Cat art. 0423-577
от 168 ₽
