модель 2018 года
- Модель 700
- Код модели ALTERRA 700 RED [A2018XAT4EUSR]

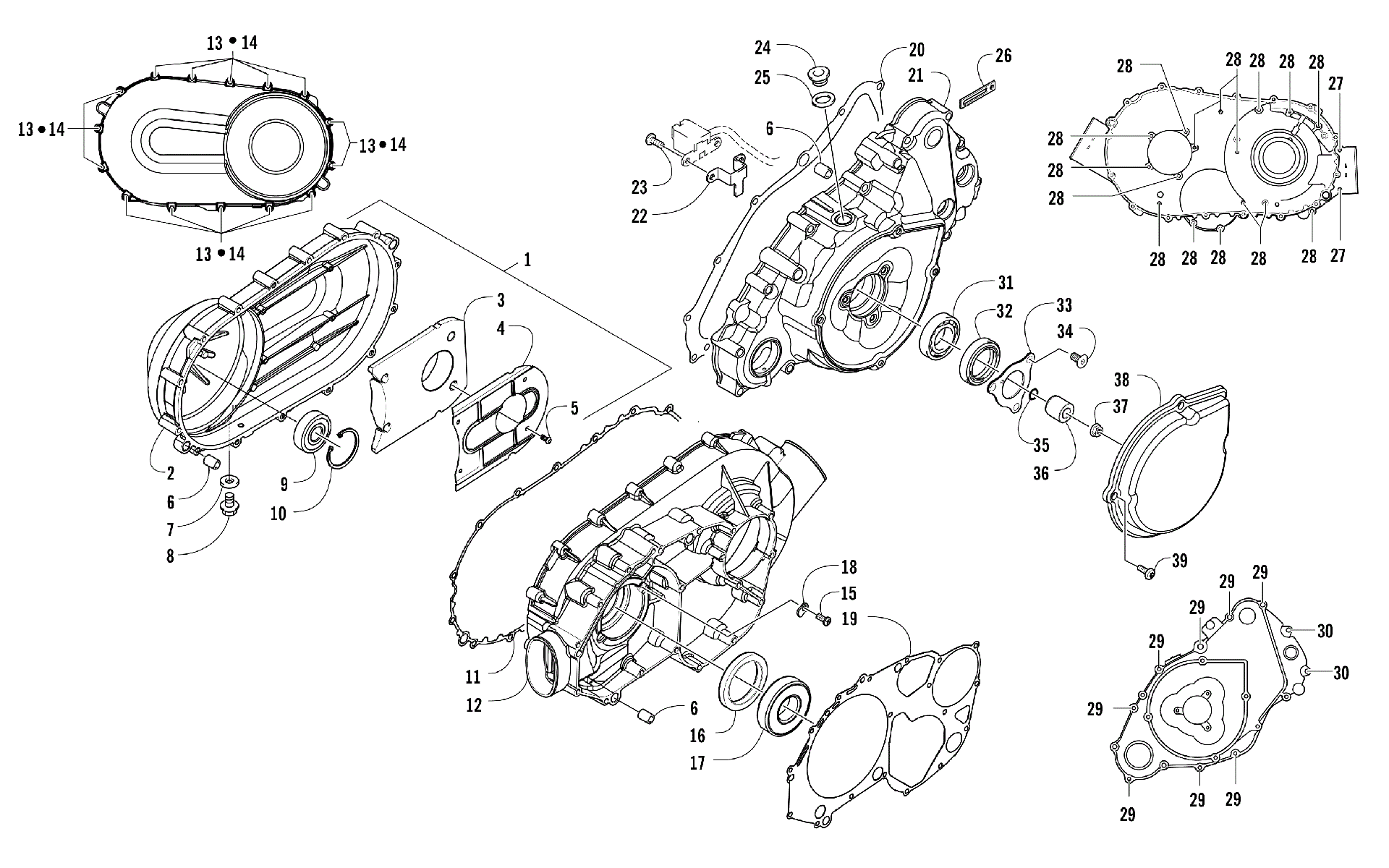

Схема узла крышки сцепления/ремня/магнето [301608] для ALTERRA 700 RED [A2018XAT4EUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [301608]](/upload/schemas/6328212ed16132.20299155.gif)
Номер
Наименование детали
Цена
1
COVER,V-BELT-DAMENED ASSY (UNIV) (inc. 2-5) art. 0806-202
По запросу
2
COVER,H1 V-BELT-DAMPENED (PTD BLK) art. 0806-179
По запросу
3
DAMPENER,RUBBER PAD art. 0806-177
По запросу
4
RETAINER,DAMPER PAD (UNIV) art. 0806-201
По запросу
5
SCREW,SELF TAP-TSPH M6-1.0X15 W/243 art. 1423-293
По запросу
6
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
7
Шайба сливной пробки крышки вариатора Arctic Cat art. 0830-013
По запросу
8
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
9
Подшипник Arctic Cat art. 0832-060
от 290 ₽
10
Кольцо стопорное Arctic Cat art. 0831-078
По запросу
11
GASKET,V-BELT COVER-DAMPENER art. 0831-096
По запросу
12
COVER,CLUTCH-RR PORT(M5 THREADS) art. 0806-174
По запросу
13
WASHER,RUBBER-6.8MMX13.89MMX3 art. 0828-148
По запросу
14
SCREW,SHOULDER-M5X0.8 6MMX40 art. 0826-160
По запросу
15
Винт Arctic Cat art. 0826-029
от 110 ₽
16
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
17
Подшипник Arctic Cat art. 0832-009
По запросу
18
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
19
GASKET,WET CLUTCH COVER-AMF art. 0831-097
По запросу
20
Прокладка крышки генератора Arctic Cat art. 0830-128
от 2 961 ₽
21
COVER,MAGNETO (LONG BOSS K) art. 0806-170
По запросу
22
Clamp - NO. 3 art. 0802-071
По запросу
23
Screw, Machine art. 8470-510
от 110 ₽
24
PLUG,TDC INSPECTION art. 0826-155
от 790 ₽
25
Шайба Arctic Cat art. 0830-015
от 160 ₽
26
Зажим Arctic Cat art. 1623-984
По запросу
27
Screw, Machine art. 8470-676
По запросу
28
Screw, Machine art. 8470-641
По запросу
29
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
30
Screw, Machine art. 8468-625
По запросу
31
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
32
Сальник Arctic Cat art. 0830-226
от 2 405 ₽
33
RETAINER, OIL SEAL art. 0805-008
По запросу
34
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
35
Уплотнительное кольцо Arctic Cat art. 0830-108
от 168 ₽
36
Втулка Arctic Cat art. 0820-061
По запросу
37
Гайка Arctic Cat art. 0827-008
По запросу
38
Крышка внешняя корпуса магнето Arctic Cat art. 0820-068
от 890 ₽
39
Винт Arctic Cat art. 8468-616
от 116 ₽
