модель 2018 года
- Модель 700
- Код модели ALTERRA 700 RED [A2018XAT4EUSR]

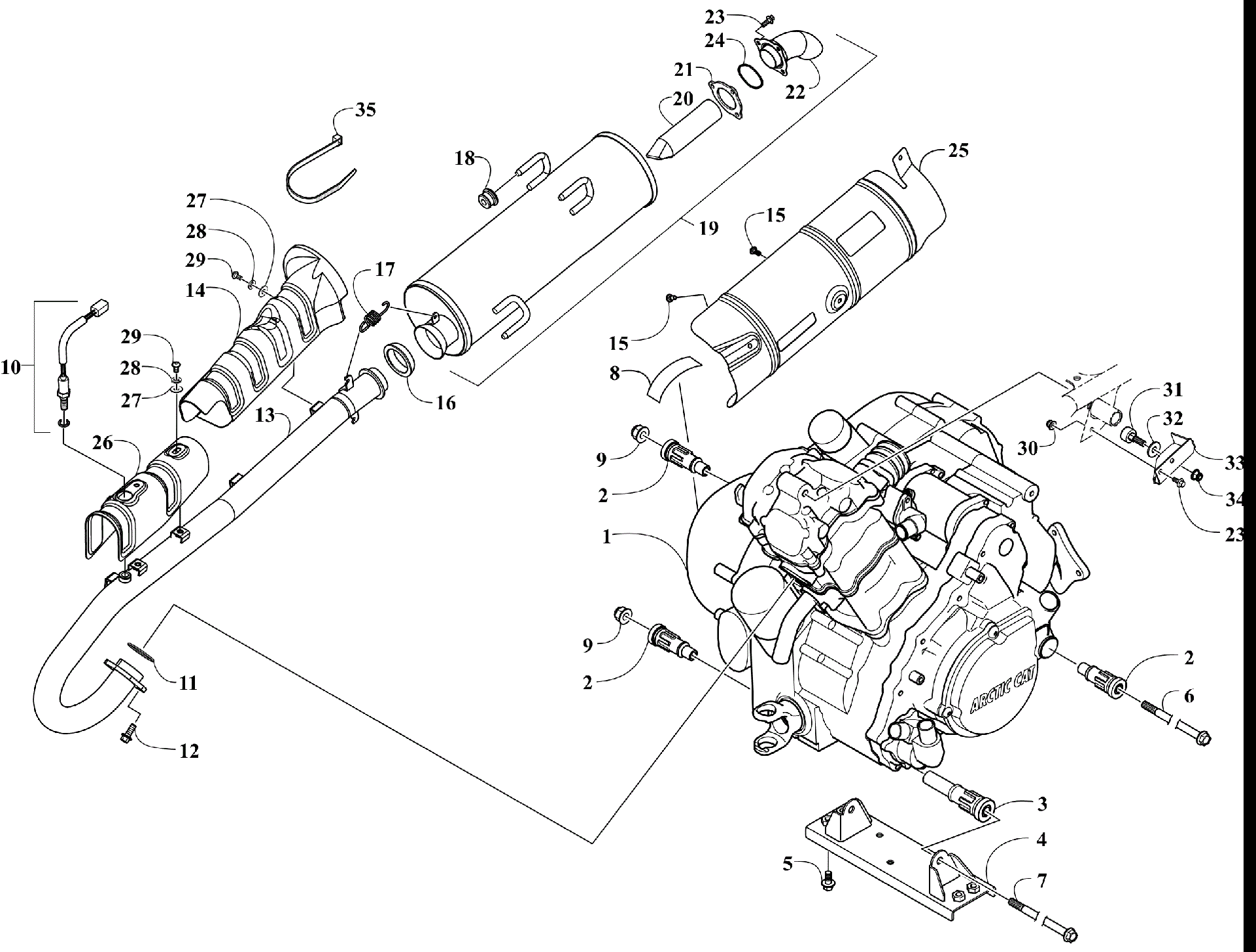

Схема двигателя AND EXHAUST [301605] для ALTERRA 700 RED [A2018XAT4EUSR]
Схема
Детали
![Двигатель AND EXHAUST [301605]](/upload/schemas/63282fb8e2b782.04279914.gif)
Номер
Наименование детали
Цена
1
ENGINE,A700T H1 ASSY (FIS) (inc. 2-3) art. 0800-205
По запросу
2
Подушка двигателя Arctic Cat art. 0801-129
от 4 694 ₽
3
Подушка двигателя Arctic Cat art. 0801-122
от 4 946 ₽
4
MOUNT,ENGINE-PTD BLK (H1) art. 0508-032
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
7
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
8
Decal, Warning art. 0411-426
По запросу
9
Nut, Lock art. 1423-335
По запросу
10
Sensor, Oxygen art. 0430-135
от 5 395 ₽
11
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
PIPE,EXHAUST-PTD BLACK art. 0512-748
По запросу
14
SHIELD,EXHAUST art. 0412-949
По запросу
15
Screw, Cap art. 1623-490
По запросу
16
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
17
Пружина Arctic Cat art. 0612-668
от 683 ₽
18
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
19
MUFFLER-ASSEMBLY-PTD HI TEMP BLK (inc. 20-24) art. 0512-735
По запросу
20
SPARK ARRESTER art. 0512-647
По запросу
21
GASKET,SPARK ARRESTER art. 0412-675
По запросу
22
TAIL PIPE - PTD BLK art. 0512-739
По запросу
23
Screw, Cap art. 8408-616
По запросу
24
WASHER,WAVE art. 1423-246
По запросу
25
SHIELD,EXHAUST art. 0412-788
По запросу
26
SHIELD,EXHAUST (H1) art. 0412-951
По запросу
27
Washer art. 8050-223
По запросу
28
Washer, Lock art. 8053-212
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
Nut, Lock art. 8427-603
По запросу
31
BUMPER,ENGINE MOUNT art. 1423-299
По запросу
32
Washer art. 8450-127
По запросу
33
BRACKET,HEAD MOUNT art. 0408-062
По запросу
34
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
35
Зажим Arctic Cat art. 0123-788
По запросу
